USB 2.0エクステンダーセットUEX50B-KIT

UEX50B-KIT

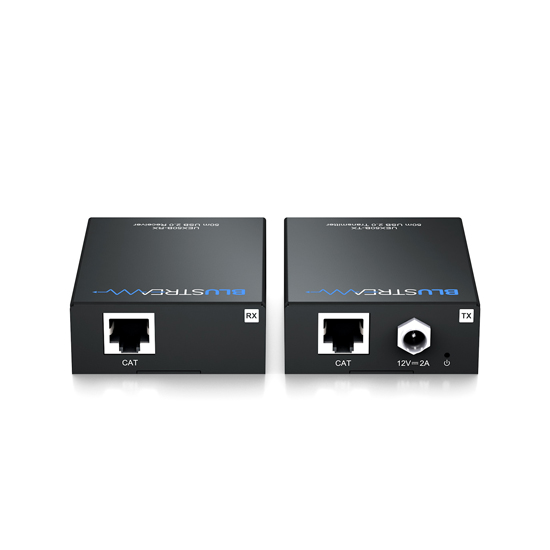

UEX50B-KIT_TOP

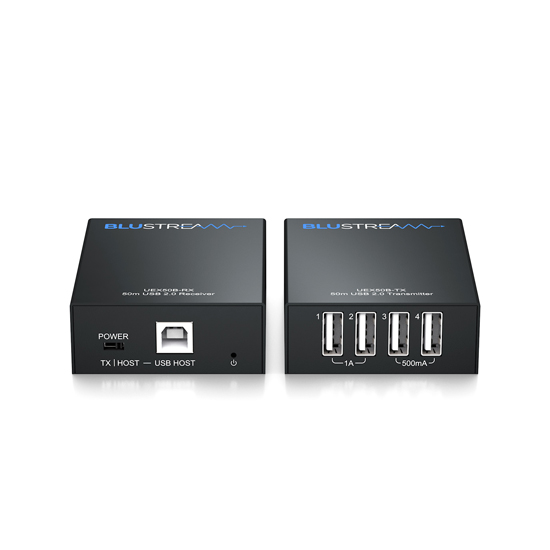

UEX50B-KIT_BACK
UEX50B-KIT
  • UEX50B-KIT
  • UEX50B-KIT_TOP
  • UEX50B-KIT_BACK
  • UEX50B-KIT
  • 1本のLANケーブルでUSBを最大50m延長
  • USB2.0 / 1.1規格をサポート
  • 最大データ転送速度480Mbps
  • デバイス機器接続用USBタイプA x4
  • USB給電対応(USBタイプAポート1/2:5V 1A、ポート3/4: 5V 500mA)
  • プラグアンドプレイ対応

ダイレクトショップ

型番: UEX50B-KIT
本体価格: OPEN
JANCODE: 4582169236156

 ダイレクトショップ

Introduction

 UEX50B-KITは、4ポートUSBハブを搭載した送信器(以下、トランスミッタ)とホストPCに接続する受信器(以下、レシーバ)間をCat5e以上のLANケーブル1本で最大50m延長可能なUSB 2.0規格に準拠したUSBエクステンダーです。
 トランスミッタとレシーバ間は最大データ転送速度 480Mbpsに対応*1)。トランスミッタに搭載した4つのUSBポートで計5V/3A(ポート1/2:5V/1A ポート3/4:500mA)のUSB給電に対応する他、接続したホストPCからレシーバへの給電不足時にトランスミッタから給電させるPoC(パワー・オーバー・ケーブル)接続に切り替え可能なスライドスイッチを搭載します。

 プラグアンドプレイ(PnP)で動作するため、ドライバーのインストールやセットアップは不要で簡単にキーボード、マウス、カメラ、マイク、プリンター、ハードディスクドライブなどの機器との長距離接続が可能となります。また壁面固定用の専用マウントブラケットを標準付属します。

 UEX50B-KITは、複数のUSB2.0デバイス機器とホストPCの長距離接続が必要なFA設備、カンファレンスルームやコントロールルーム設備などに最適なソリューションです。

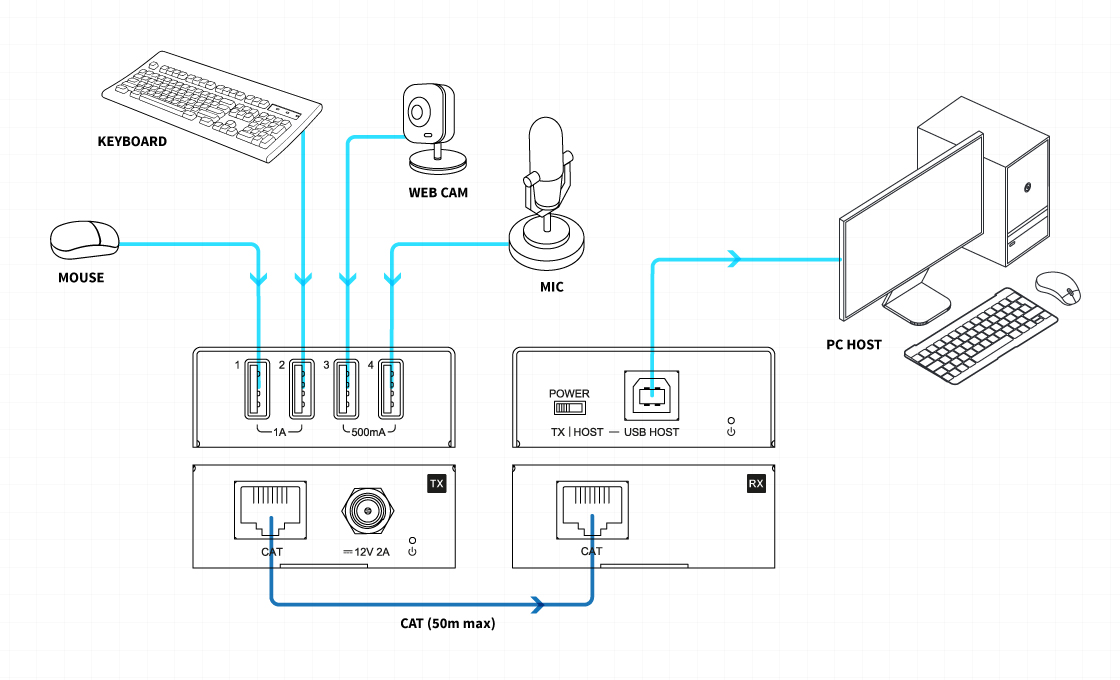

接続図

接続図

製品仕様

製品型番 UEX50B-KIT
送受信器 送信器(トランスミッタ) UEX50B-TX 受信器(レシーバ) UEX50B-RX
入力端子 USB タイプA x 4 RJ-45 x 1
出力端子 RJ-45 x 1 USB タイプB x 1
USB規格 2.0 / 1.1
USB給電 USBポート1、2:5V 1A / USBポート3、4:5V 500mA -
対応LANケーブル カテゴリ5e/6/6A ストレートケーブル
伝送距離 最大50m
通信速度 最大480Mbps ※1
対応OS Windows 10 / 8.1 / macOS 10.15 ~ 12.1※2
入力電源 DC 12V/2A POWERスイッチ[TX]時:TXからのPoC 12V給電
POWERスイッチ[HOST]時:ホストPCのUSBポートより5V給電
消費電力 最大20W (RX本体へPoC給電時の合計) 最大1W (ホストPCのUSBポートより5V給電時)
動作温度 0℃~40℃
保存温度 -20℃~60℃
動作/保存湿度 10% ~ 90%(結露なきこと)
外形寸法 60 x 84.5 x 23mm (突起物含まず)
本体重量 約140g 約135g
付属品 ACアダプター x1 / USB A to Bケーブル x1 / 専用マウントブラケット x4(ネジ x8) / 注意事項・保証書 x1
保証期間 ご購入日より3年間
適合認証 FCC/CE/PSE(ACアダプター)/RoHS
※1 4つのポートの合計です。また、USB 1.1対応機器との接続では転送速度は1.5Mbps~12Mbpsになります。
※2 USBポートを搭載し、各PCメーカーがUSBポートの動作保証をしている機種のみ対応可能です。
※Microsoft、Windows、 Windows ロゴ、Office ロゴは、米国 Microsoft Corporation およびその他の国における登録商標または商標です。
※Apple、App Store、Finder、iPad、iPad Air、iPad mini、iPhone、iPod、iPod touch、Lightning、Mac、macOS、Made for iPhone and iPadロゴ、OS X、SafariおよびTime Machineは、Apple Inc.の商標です。
※ 記載されているソフトウェア名・製品名・サービス名などは各社の商標、または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 画像は全てイメージです。
