トップ > 製品情報 > 延長・分配・切替 関連製品 >  信号を4分配し最大70m伝送可能なHDMI スプリッタ―HDBaseT™ HDMI スプリッターproTX 送信機 「 HD-07HPS」

  • ■ 解像度4K@30、3D、フルHDの映像を遅延や画質の劣化 を気にせず伝送
  • ■分配と延長の二つの機能を一つで実現
  • ■映像・音声・コントロール信号に加え、PoC (パワー・オーバー・ケーブル)による電源供給で最大4台の受信機に給電可能
  • ■HDMI出力端子搭載
  • ■安価なCat 5e/6 ツイストペアLANケーブルで伝送
  • ■EDIDエミュレーション機能を搭載
  • ■Deep Color対応で色彩豊かな映像ソースに対応
  • ■抜け防止DCコネクタに非脱落型(キャプティブ・スクリュー)RS-232Cコネクタ採用
  • ■RS-232CコマンドでのHDBaseTポートON/OFF制御機能

型番: HD-07HPS
本体価格: OPEN
JANCODE: 4582169232479


販売終了致しました



■Introduction

HD-07HPS は、入力されたHDMI 信号、リモコンIR 信号とRS-232C のシリアル信号を4 分配、HDBaseT 規格を活用し非圧縮での長距離伝送を実現したHDMI 分配器です。
信号の延長は、信号分配された各HDBaseT ポートへCat6/5e のLAN ケーブル接続し 1080p60 映像信号送信時で最大70m(4K2K@30 時は最大40m)延長可能。帯域は最大 10.2Gbps で、3D、HDCP、最大7.1Ch の高品位オーディオの伝送にも対応。非圧 縮にて伝送する為、信号劣化を少なく低遅延での伝送を実現します。
また、上記信号の伝送以外にLAN ケーブルで電力を伝送するPoC (パワー・オー バー・ケーブル)機能にも対応。
HD-07HPS 側へAC アダプタを接続するだけで、信号 を受信する4 台のHD-07HPER へも同時に給電が可能な他、入力されたHDMI 信号やリ モコンIR 信号等をパススルー出力する各 端子を搭載。
HDMI 出力端子に液晶モニターを接続する事で、遠距離に設置されたテ レビやプロジェクター映像を手元の液晶モニターに表示することが可能となります。
デイジーチェーン接続は最大4 台まで可能な為、同一信号を最大16 分配し延長が可 能となります。 その他、接続するテレビやプロジェクター側の対応EDID に併せて信号を制御する EDID エミュレーション機能を搭載。
HD-07HPS に搭載したディップスイッチで 1080p、720p または、DVI 1920x1080 等への設定が可能な他、RS-232C シリアル通信 のコマンド制御にて各HDBaseT 出力ポートのON/OFF 制御が可能です。
HD-07HPSは、RS-232C シリアル通信接続コネクタに非脱落型(キャプティブ・スク リュー)を採用。
付属の専用RS-232Cケーブル以外でも設置環境に合わせたケーブル 長での接続が可能な他、AC アダプタを接続するDC 入力にも抜け防止コネクタを採用 し設置場所でのケーブル抜け防止を考慮した設計となっております。

会議室や教室、デジタルサイネージ、セキュリティーカメラ、院内システム等での設 置されたプロジェクターやテレビ等、映像や音声信号の長距離伝送を必要とし、且 つ、複数の映像表示機器に同一信号を送信したい場合、映像・音声分配器と信号延長 器でのシステム構成と比べ、HD-07HPS と HD-07HPER でのシステム構成はコストや設置負担を大幅に下げることが可能となりま す。

特長

解像度4K@30、3D、フルHDの映像を遅延や画質の劣化を気にせず伝送
HDMI接続により、現在主流のフルHD解像度の他、さらにフルHD 4倍の4K解像度や3D伝送に対応。
最大信号を4分配し映像信号は非圧縮で伝送されるため、遅延や劣化を気にすることなく最大70m(4K@30は最大40m)伝送します。





分配と延長の二つの機能を一つで実現
従来、HDMI信号を分配する場合は分配器、長距離延長をする場合には複数のHDMIケーブルとリピーターが必要でした。HD-07HPSは、HD-07HPSを1台とHD-07HPER 4台、4本のLANケーブルで4分配、最大70mの延長が可能。従来のシステムを比べ大幅なコストメリットを実現します。









映像・音声・コントロール信号に加え、PoC (パワー・オーバー・ケーブル)電源供給で最大4台の受信機に給電可能
映像・音声・コントロール信号・電源を1つに集約し伝送致します。PoC機能では、HD-07HPS側のみにACアダプタを接続するだけで最大4台の各HD-07HPERへ電源を供給する為、各HD-07HPER端末へのACアダプタ接続が不要となります。





HDMI出力端子搭載
入力されたソースを分配出力するHDMI出力端子をHD-07HPSに搭載。手元の液晶モニター等を接続する事で、遠距離に設置されたテレビやプロジェクターでのコンテンツを同時に表示する事が可能です。
また、このHDMI出力端子からもう一台のHD-07HPSのHDMI入力端子に接続する事で分配器側でのデイジーチェーン接続に対応します。
デイジーチェーン接続は、HD-07HPS 4台まで接続可能な為、最大16台のテレビやプロジェクターへ同一コンテンツを配信できます。





安価なCAT5e/6 ツイストペアLANケーブルで伝送
既存のRJ-45コネクタを採用したCat6/5eのツイストペアケーブルで最大70m先まで非圧縮で映像や音声信号を伝送するため、劣化が少なく、長距離伝送をスムーズに行うことができます。
また、配線が容易で安価に入手可能なLANケーブルを採用することで、設置場所のレイアウトに合わせて配線することができます。HDMIケーブルとHDMI信号増幅器の組み合わせでの長距離伝送と比較してもより安価にシステム導入が可能となります。
また、HD-07HPSとHD-07HPERの組み合わせで、HDMI信号の4分配と各々の延長を同時に行うことができ、HDMI信号の分配時に問題となりがちな信号の減衰を抑え、安定した映像出力を実現します。





EDIDエミュレーション機能搭載
HD-07HPSには5種類のEDID情報が記憶されています。
HDMI信号を分配する際に、モニターやプロジェクターなど機器毎にEDIDが異なった場合、接続した映像出力機器側でのEDID誤認識が発生した結果、映像が表示されない問題が発生する場合がございます。
モニターやプロジェクターが対応する共通の解像度のEDIDを設定することで、EDIDの誤認識を防ぎ、安定した信号出力が可能となります。





Deep Color対応で色彩豊かな映像を再現。
RGB各色を最大で12bitで表現できるDeep Colorに対応。
色の表現をより広く、より深く、より遠くまで伝送できます。

通常出力時 ディープカラー出力時
※画像はイメージです。



抜け防止DCコネクタに非脱落型(キャプティブ・スクリュー)RS-232Cコネクタ採用

本体電源コネクタに抜け防止のネジ式コネクタを採用。 ネジ式で本体とACアダプターコネクタを固定するため足を引っ掛けるなど、 ケーブルを引っ張っても抜けません。 また、RS-232C用コネクタには、非脱落型(キャプティブ・スクリュー)コネクタを採用し、付属の専用RS-232Cケーブル以外でも設置環境に合わせたケーブル長での接続が可能となります。




RS-232CコマンドでのHDBaseTポートON/OFF制御機能
複数接続したモニターやプロジェクター間にて特定、または、全ての映像出力を停止、または、出力したい場合は、HD-07HPSへRS-232C経由でのコマンド送信にて制御が可能です。特定の部屋に設置された映像表示機器へのみ映像出力を停止したい場合等に有効です。

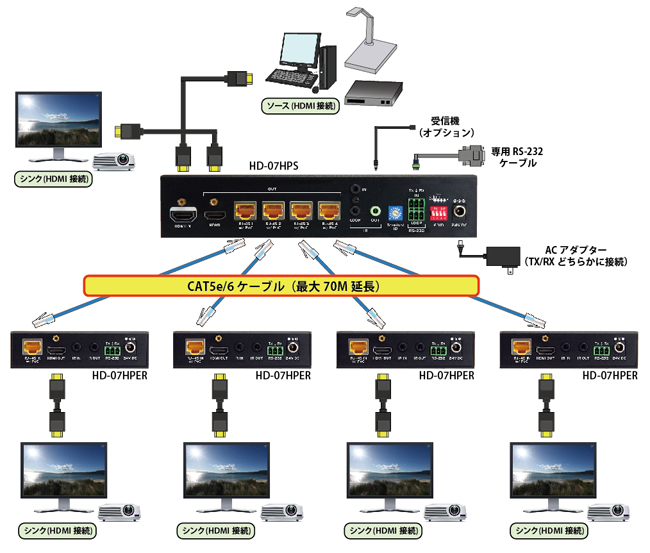

接続図

製品仕様

製品型番 HD-07HPS
HDBaseT 送信機(Tx)
HDMI規格 HDMI Full 3D、4K2K@30
HDCP 対応
ビデオ信号 480i/480p/720p/1080i/1080p60/4K2K@30
伝送距離

1080p@60 36bit Colorの信号で70m(*1) 、4K2K@30の信号で40m(*1)

帯域幅 10.2Gbps
EDIDエミュレーション

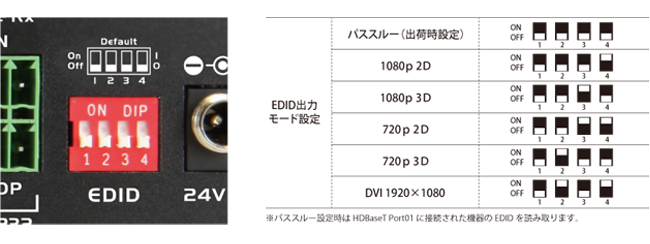

パススルー / 1080p 2D / 1080p 3D / 720p 2D/ 720p 3D / DVI 1920*1080

ディップスイッチ操作にて上記より選択可。
パススルー設定ではHDBaseT01ポートのEDIDを取得。
IR パススルー 双方向可(30KHz~55KHz)
RS-232C DTE配列/全二重通信 最大115,200bps
入力端子 HDMI x 1、3.5mmミニジャック(IR IN) x 1、専用RS-232C端子 x 1
出力端子

HDMI x 1、RJ-45 (HDBaseT) x 4、3.5mmミニジャック(IR OUT) x 1

3.5mmミニジャック(IR LOOP)、専用RS-232C端子 x 1
HDMI コネクタ形状 タイプA
RJ-45コネクタ EIA/TIA-568Bストレート結線 WE/SS 8P8C
3.5mm コネクタ IR受信x1/IR送信x1
本体寸法 220 (W) x 147 (D) x 42 (H) mm(※突起部含まず)
本体重量 約600g

電源

DC 24V 2.5A
PoC 対応
消費電力 最大56W
動作/保存温度 0℃~60℃/-20℃~70℃
動作湿度 10%~90%(結露無きこと)
同梱物 HD-07HPS本体、ACアダプタ、電源ケーブル、専用RS-232Cケーブル、
専用非脱落コネクタケーブル、 専用3.5mm IRループケーブル、
専用固定金具 x2、専用金具固定ネジ x4、専用台座 x4、台座用ネジx4、取扱説明書
(*1) ご利用いただく環境によって異なります。
※ HD-07HPSとの接続時はHD-07HPERへのACアダプタ接続は必要ありません。
※本製品は、受信機は付属しません。受信機は別途お買い求めください。
※ARC、CRCは非対応です。
※STPケーブルでの伝送は正しく接地されていない場合、伝送の大きな障害となります。
※LANケーブル、HDMIケーブル、IR送信機、IR受信機は付属しておりません。
※仕様は改良の為、予告なく変更する場合がございます。


外形寸法図(pdf)

■オプション

IR送受信機セット


リモコン信号伝送用のIR送信機、受信機ケーブルです。
TxとRxに各送信機と受信機を接続することでリモコン信号の伝送が可能となります。また、リモコン信号は、送信機から受信機、または、受信機から送信機への双方向送信にも対応します。

型番:HDIR-P
標準価格: \2,800(税抜)
JANCODE: 4582169232486





HDMI エクステンダーPro RX 受信機 「HD-07HPER」


HD-07HPSに最適なPoC対応のHDBaseT エクステンダー Pro(受信機)です。
HD-07HPSより送信されたHDBaseTプロトコルを受信し、元の各種信号へ変換します。 PoCに対応する為、HD-07HPSからの給電で最大4台のHD-07HPERをACアダプタ接続なしで動作します。詳細は製品ページにてご確認ください。

製品ページへ

型番:HD-07HPER
標準価格: OPEN
JANCODE: 4582169232509
