HDBaseT™受信機内蔵液晶モニター10.1型ワイド - LCD1015HDS

  • HDBaseT受信機内蔵
  • PoE(Power Over Ethernet)電源受信に対応
  • リモコンIR信号の送受信機内蔵
  • 高解像度(1280x800)・広視野角(上下左右各170°)ワイドIPS液晶パネルを採用
  • HDMI入力端子搭載とDC入力端子搭載
  • HDCP対応
  • ダウンスキャン表示と表示アスペクト比設定機能
  • ピクセル等倍表示とアンダースキャン表示機能
  • 反転表示機能
  • 低重心無段階調整可能な自立スタンド採用
  • VESAマウントインタフェース規格 FPMPMI 75x75mm対応

販売終了

Introduction

 LCD1015HDSは、HDBaseT CTS (Compliance Test Specification) プログラムClass B認証を受けたHDBaseT受信機内蔵 液晶ディスプレイです。既存発売中の『HDBaseT HDMI エクステンダー 60m TX [型番:HD-06TX]』やその他市販のHDBaseT送信機とLCD1015HDSを1本のLANケーブルで接続する事で、最大フルHD(1920x1080)の非圧縮映像(HDMI)・音声(HDMI)・リモコン制御信号(IR)・電源※1)を最大60Mまで伝送する事が可能です。電源はPoE(Power Over Ethernet)48Vでの受電に対応しており、液晶ディスプレイへのACアダプター接続が不要。※1) 全ての信号をLANケーブル1本で伝送する為、モニター設置時のケーブル取り回しがより簡素化され長距離信号伝送が可能となります。LCD1015HDSには双方向型リモコン送受信機が内蔵され、本体受光部へ向けてリモコン操作をする事によりHDBaseT送信機に接続された映像出力機器の制御や、HDBaseT送信機に接続された映像出力機器側からLCD1015HDS本体の制御が可能です。液晶には解像度1280x800に350 cd/m2の高輝度、上下左右170°の広視野角、800:1の高コントラスト比の10.1型IPSパネルを採用。HDBaseT入力端子の他、HDMI入力端子とDC入力端子も搭載している為、映像出力機器と液晶モニター間のHDMI接続や、PoEに対応していないHDBaseT送信機との接続も可能です。コンテンツの不正コピーを防止する著作権保護技術HDCP(High-bandwidth Digital Content Protection)にも対応。 OSD(オン・スクリーン・ディスプレイ)設定からは、表示アスペクト比機能(「4:3」「16:9」「1.85:1」「2.35:1」から選択)、ピクセル等倍表示機能、アンダースキャン表示機能、反転表示機能など、用途に合わせて利用可能な多彩な機能を搭載します。スタンドは取り外し可能な低重心無段階調整タイプを採用し、様々な角度の設置に対応します。スタンドを取り外した本体の厚さは約29mmで、本体背面にはVESAマウントインタフェース規格 FPMPMI 75x75mmの壁掛け用ネジ穴を搭載しております。

 教育施設、展示会、各種イベント、ショールーム、ビデオ会議、デジタルサイネージ、工場ラインでの監視用途、機器への組み込み等、あらゆる業務用途から産業用組込みまでさまざまな利用用途でより簡易的に長距離伝送が可能となる小型液晶ディスプレイです。

特長

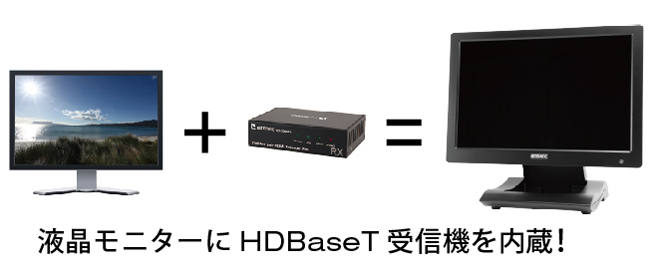

HDBaseT受信機内蔵

既存発売中の『HDBaseT HDMI エクステンダー 60m TX [型番:HD-06TX]』 等のHDBaseT送信機と本機を1本のCAT5e/6ツイストペアLANケーブルで接続する事でフルHD(1920x1080)までの非圧縮映像(HDMI)・音声(HDMI)・リモコン制御信号(IR)・電源※1)を最大60Mまで伝送する事が可能です。また、本製品は、HDBaseT Allianceにて制定されたHDBaseT CTSプログラムClassB認証済み製品で、安定したHDBaseT信号伝送を提供いたします。

HDBaseT受信機内蔵

PoE(Power Over Ethernet) 電源受信に対応

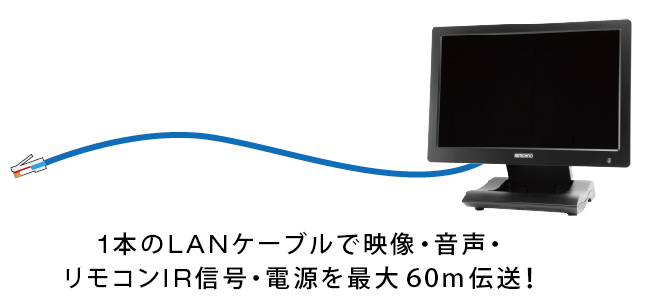

PoE(Power Over Ethernet)48Vの受電に対応しACアダプターの接続が不要です。※1)LANケーブル1本で全ての信号を受信する為、モニター設置時のケーブル取り回しがより簡素化され長距離信号伝送が可能となります。

PoE(Power Over Ethernet) 電源受信に対応

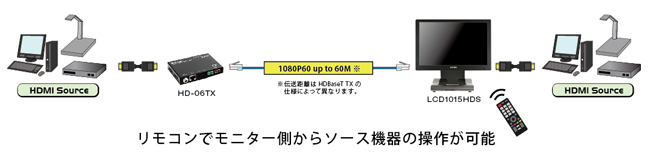

リモコンIR信号の双方向伝送に対応

LCD1015HDS本体受光部へ向けてリモコン操作する事によりHDBaseT送信機に接続された映像出力機器側のIR制御が可能です。また、リモコン制御信号は双方向伝送に対応しているため、HDBaseT送信機に接続された映像出力機器側からLCD1015HDS本体の制御もできます。*2)

リモコンIR信号の双方向伝送に対応

高解像度(1280x800)・広視野角(上下左右各170°)ワイドタイプのIPS液晶パネルを採用

解像度(1280x800)、輝度(350cd/m2)、コントラスト比(800:1)、視野角(上下左右170°)のIPS方式液晶パネルを採用。10.1型の小型液晶に高解像度、広視野角液晶パネルを採用することで少ない色変化に鮮明な色彩での映像表示を可能としました。

高解像度(1280x800)・広視野角(上下左右各170°)ワイドタイプのIPS液晶パネルを採用

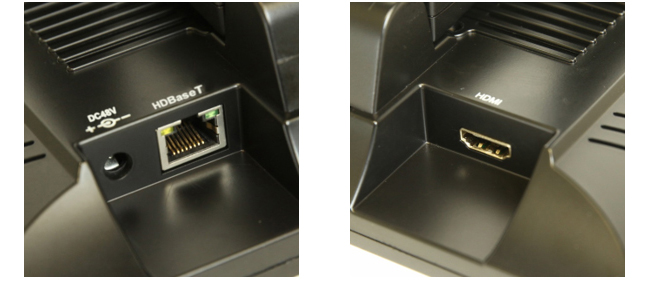

HDMI入力端子とDC入力端子搭載

HDBaseT入力端子以外にHDMI入力端子を1系統搭載。映像出力機器と液晶モニター間のHDMI接続や、PoEに対応していないHDBaseT送信機との接続も可能です。

HDMI入力端子とDC入力端子搭載

HDCP対応

コンテンツの不正コピーを防止する著作権保護技術HDCP(High-bandwidth Digital Content Protection)に対応します。

ダウンスキャン表示機能と表示アスペクト比設定機能

最大1080p60までのデジタル入力信号を解像度1280x800液晶パネルに合わせて表示するダウンスキャン表示機能を搭載。OSD(オン・スクリーン・ディスプレイ)設定画面より表示アスペクト比を「4:3」「16:9」「1.85:1」「2.35:1」から選択が可能で、アスペクト比16:10液晶パネル上でのリアル16:9表示が可能。アスペクト比16:10液晶パネル上でのリアル16:9表示のみならずアナモルフィックレンズで撮影したシネスコ映像などもそのまま表示が可能です。

ダウンスキャン表示機能と表示アスペクト比設定機能

ピクセル等倍表示とアンダースキャン表示機能

デジタル入力時、フルHDなど解像度1280x800以上の映像信号を入力した際、ピクセル等倍表示機能で実際入力されたピクセル数での映像表示が可能となります。また、アンダースキャン表示機能では、液晶画面上に実際の映像を小さく表示させ画面隅の確認が可能となります。

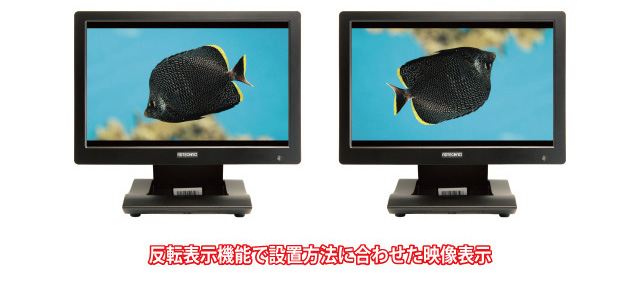

反転表示機能

設置場所や用途に合わせて上下、左右での画面反転表示が可能です。

反転表示機能

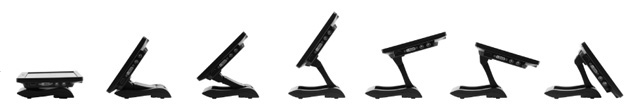

低重心無段階調整可能な自立スタンド採用

無段階に角度調整が可能な低重心自立スタンドを採用。設置場所に合わせてさまざまな角度に調整が可能。折りたたむ事で持ち運びにも便利です。また、スタンド底面に壁掛け用フック穴を搭載しているので、設置したい角度での壁掛けが可能です。

低重心無段階調整可能な自立スタンド採用

VESAマウントインタフェース規格FPMPMI 75x75mm対応

本体背面にVESAマウントインタフェース規格 FPMPMI 75x75mmの壁掛け用ネジ穴を搭載。スタンドを取り外すことで市販の壁掛け用取り付け金具を利用した壁掛け設置が可能です。

VESAマウントインタフェース規格FPMPMI 75x75mm対応

送信機(TX)対応機種一覧

メーカー 型番 ACアダプタ接続(TXのみ) ACアダプタ接続(TX/LCD1015HDS)
映像音声 IR 映像音声 IR
エーディテクノ HD-06TX × ×
CANARE HDE100CP-TXA
Cypress Technology CH-507TX × × -(未検証)
Digitogo ET-H4T1100

※ ELECOM社製 CAT6ツイストペアLANケーブル 60mにて

製品仕様

製品型番 LCD1015HDS
本体色 ブラック
液晶 サイズ 10.1型ワイド
パネル方式 IPS方式
解像度 1280x800
輝度 350 cd/m2
コントラスト比 800:1
視野角 170°(H)/170°(V)
HDBaseT 伝送距離 最大60m
最大信号 最大1080p60まで
IR送受信 対応(IR送受信機内蔵)
HDCP Rev1.4対応
入力 HDBaseT (RJ-45) x 1、HDMI x 1
スピーカ 2W x 2
VESA(FPMPMI)規格 75 x 75 mm
電源 DC48V
消費電力 最大16W
本体寸法 245 (W) x 168 (H) x 29.5 (D) mm ※スタンド・突起物含まず
本体重量 約1,100g (約630g ※スタンド含まず)
同梱物 ACアダプター/リモコン※2)/取扱説明書
適合認証 FCC/CE/PSE/RoHS/HDBaseT

※1) HDBaseT送信機がPoE対応機器の場合のみ
※2) 付属のリモコンを直接LCD1015HDS本体に向けて使用することはできません。LCD1015HDS本体のリモコン操作は、HDBaseT送信機からのみ可能です。
※全ての機器との動作を保証するものではありません。
※画像は全てハメ込みです。また、全ての画像はイメージです。
※外観、および各仕様につきましては予告なく変更する場合がございます。
※HDBaseT™およびHDBaseT Alliancer ロゴは、HDBaseT Alliance の登録商標です。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※その他、記載されている会社名、製品名は、各社の登録商標または商標です。なお、本文中において、®マークや™マークを省略している場合があります。
