3G-SDI Level A/B入出力対応フルHD液晶パネル搭載 15.6型ワイド業務用マルチメディアディスプレイ15.6型ワイド - SG1560S

  • 高解像度(1920x1080)、広視野角(水平170°/垂直170°)及び高コントラスト(800:1)の超高精細液晶パネル採用
  • 3G-SDI入出力端子搭載
  • 3G-SDI Level A / B 対応
  • アナログ・デジタル両信号入力対応(HDMI・DVI-D・VGA・Sビデオ・ビデオ入力端子搭載)
  • HDCP対応
  • 抜け防止用ケーブル固定クランプ(2本)を標準付属
  • PinP(ピクチャー・イン・ピクチャー)、PbyP(ピクチャー・バイ・ピクチャー)機能搭載
  • 強固なメタル筐体採用と24時間連続稼働可能なタフネス設計
  • スタンドや壁掛け用のVESA規格100x100mm対応
  • キャリングハンドル搭載
  • SG専用直立自立スタンド(オプション)
  • SG専用ACアダプターホルダー(オプション)

販売終了

SG1560S(本体色:ブラック)
本体価格: OPEN
JANCODE: 4582169234909

Introduction

 フルHD解像度(1920x1080)、広視野角(水平170°/垂直170°)及び高コントラスト(800:1)のLED液晶パネルを採用しSDI・HDMI・DVI-D・VGA・Sビデオ・コンポジットビデオ(BNC)入力の各端子を搭載した業務用マルチメディアディスプレイです。

 SDI信号はSMPTE 424M/SMPTE 292M/SMPTE 259M入力に対応。3G-SDI信号はLevel AとBの異なるマッピング方式に対応するほか、入力されたSDI映像信号をそのままパススルー出力できるSDI出力端子も搭載されているので、モニター同士のデイジーチェーンも可能です。HDMI接続では最大1080p60まで、VGA接続では最大1920x1080までの映像信号入力に対応します。また、HDMI端子はBlu-ray等のコンテンツ不正コピー防止する著作権保護技術が使用されたコンテンツを表示するHDCP(High-bandwidth Digital Content Protection)にも対応します。 ※1

 2つの異なった(デジタル/アナログ)映像信号の同時表示に対応し、小窓で映像表示するP in P(ピクチャー・イン・ピクチャー)機能と、画面を左右に分割して表示するP by P(ピクチャー・バイ・ピクチャー)機能を搭載。監視カメラとパソコン画面を同時に表示させてモニタリングするなどの場面でもご活用いただけます。 ※2

 全モデルにて筐体に堅牢なメタルハウジングを採用し長時間使用に耐えられるタフネス設計になっており24時間連続稼働が可能です。産業用機器への組込み用途等でもご利用いただけます。本体には持ち運び時に便利なキャリングハンドルを搭載。また、背面中央部分にはVESA規格100x100mmの壁掛け用ネジ穴を搭載しており、市販のスタンドや壁掛け金具での設置も可能です。 本製品ではHDMI・Sビデオ・コンポジットビデオ入出力(BNC)・音声入出力(RCA/3.5mm)・電源の各接続端子の脇に搭載された専用挿し込み穴へ、付属のケーブル固定クランプを装着し接続ケーブルを固定することでケーブルの不意な脱落や緩みを防止できます。

 オプションにてSGシリーズ専用直立スタンド【型番:SG_STD】とSGシリーズ専用ACアダプターホルダー【型番:HLDR_001】をご用意。専用直立スタンドをご使用いただくことで背面VESA100x100mmのネジ穴フリーにしたままディスプレイ本体を自立させることが可能。専用ACアダプターホルダーは背面VESA100x100mmのネジ穴を利用して付属品ACアダプターを格納し配線回りをスッキリさせます。【型番:SG_STD】と【型番:HLDR_001】は併用も可能です。

 高解像度フルHD液晶パネルに強固なメタル筐体を採用し、SDI入出力など多彩な接続端子を兼ね備えた 3G-SDI入出力対応フルHD液晶パネル搭載業務用マルチメディアディスプレイ15.6型 [型番:SG1560S]は、株主総会用モニター、撮影現場でのモニター、デジタルサイネージ、展示会、各種イベント、教育施設、ショールーム、工場ラインでの監視用、機器への組み込み等、あらゆる業務用途から産業用組込みまでさまざまな利用用途でのご利用に最適な業務用液晶モニターです。

特長

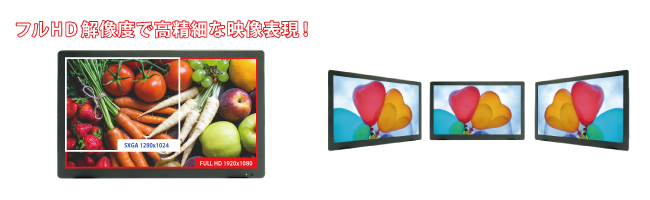

高解像度、広視野角、高コントラストの超高精細液晶パネル採用

高解像度(1920x1080)、広視野角(水平170°/垂直170°)及び高コントラスト(800:1)のフルHD液晶パネルを採用。

高解像度、広視野角、高コントラストの超高精細液晶パネル採用

3G-SDI入出力端子搭載

SMPTE424M/SMPTE 292M/SMPTE 259Mに対応のSDI入力端子を搭載。またSDI入力端子から入力された映像信号をそのままパススルー出力できるSDI出力端子も搭載しています。これにより本製品に入力されたSDI信号を他の映像録画機器や液晶モニターなどに接続が可能となります。

3G-SDI入出力端子搭載

3G-SDI Level A / B 対応

3G-SDI信号はLevel AとBの異なるマッピング方式に対応しております。

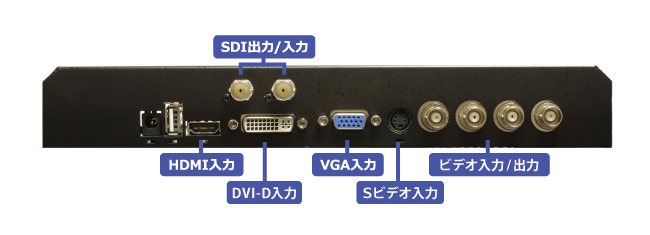

アナログ・デジタル両信号入力対応 HDMI・DVI-D・VGA・Sビデオ・ビデオ入力端子搭載

HDMI(HDCP対応)・DVI-D(HDCP対応)・ミニD-Sub15ピン(VGA)・Sビデオ・コンポジットビデオ(BNC)端子を搭載しアナログ・デジタル両入力に対応。さまざまな機器との接続時に用途に合わせてご利用いただけます。また、Blu-ray等のコンテンツ不正コピー防止する著作権保護技術が使用されたコンテンツを表示するHDCP(High-bandwidth Digital Content Protection)に対応。ゲーム機やBlu-rayプレイヤー等の接続も可能です。 ※1

アナログ・デジタル両信号入力対応 HDMI・DVI-D・VGA・Sビデオ・ビデオ入力端子搭載

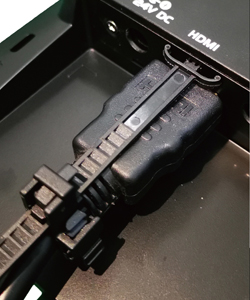

抜け防止用ケーブルクランプを標準付属

HDMI・Sビデオ・コンポジットビデオ入出力(BNC)・音声入出力(RCA/3.5mm)・電源の各端子に抜け防止用のケーブルクランプ挿し込み穴を搭載。ケーブルクランプは2本標準付属しており、本体に取り付けることでケーブルの不意な脱落やゆるみを防止します。

抜け防止用ケーブルクランプを標準付属

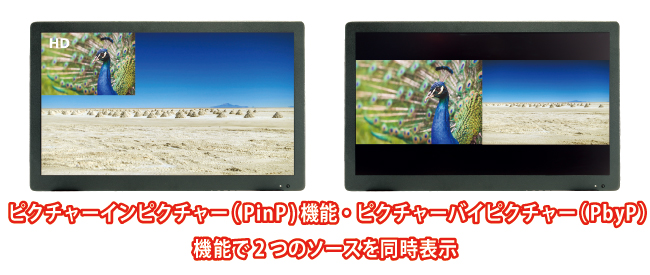

P in P(ピクチャー・イン・ピクチャー)機能、P by P(ピクチャー・バイ・ピクチャー)機能

2つの異なる映像同時表示が可能で、小窓での映像表示できるP in P(ピクチャー・イン・ピクチャー)機能と画面を分割して表示するP by P(ピクチャー・バイ・ピクチャー)機能を搭載します。また、P in P機能では小窓の位置(四隅から選択)やサイズ(大・中・小から選択)を変更可能です。監視カメラとパソコン画面を同時に表示させてモニタリングしたり、二つの映像を同時に確認したり、様々な場面でご活用いただけます。 ※2

P in P(ピクチャー・イン・ピクチャー)機能、P by P(ピクチャー・バイ・ピクチャー)機能

強固なメタル筐体採用と24時間連続稼働可能なタフネス設計

機器への組み込みに適した強固なメタル筐体を採用。また、長時間使用に耐えられる設計となっており24時間連続稼働が可能。産業用機器への組込み用途等でもご利用いただけます。

強固なメタル筐体採用と24時間連続稼働可能なタフネス設計

スタンドや壁掛け用のVESA規格100x100mm対応

本体背面のVESA規格100x100mmネジ穴に取り付けられている為、市販の壁掛け金具の利用が可能です。

スタンドや壁掛け用のVESA規格100x100mm対応

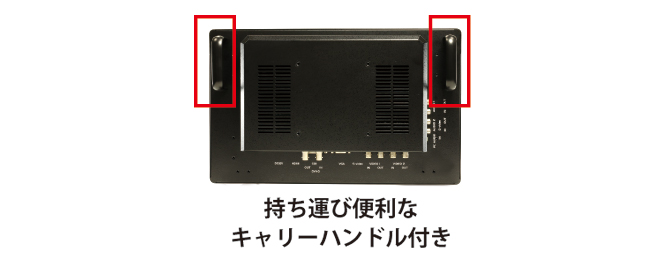

キャリーハンドルの搭載

設営や、設置時などの持ち運びに便利なキャリーハンドルの搭載しております。

キャリーハンドルの搭載

オプションで直立スタンド【型番:SG_STD】とACアダプターホルダー【型番:HLDR_001】をご用意

SG専用の直立スタンドをオプションでご用意。また、背面VESA100x100㎜ネジ穴を使用したACアダプターホルダーもオプションにて販売。ACアダプターをスッキリ配線できます。【型番:SG_STD】と【型番:HLDR_001】は併用も可能です。 ※4 ※5

オプションで直立スタンド【型番:SG_STD】とACアダプターホルダー【型番:HLDR_001】をご用意

製品仕様

製品型番 SG1560S
画面サイズ 15.6インチ
アスペクト比 ワイド16:9
液晶タイプ AAS
解像度 1920 x 1080
輝度(cd/m2) 450
コントラスト比 800:1
視野角 170°/170°(H/V)
電源 DC12V/3.33A
入力 3G-SDI (BNC) / HDMI(HDCP対応)/ DVI-D(HDCP対応) / VGA(D-Sub15ピン) / ビデオ(BNC)x 2 / Sビデオ / モノラルビデオ音声(RCA)x 2 / PC音声(3.5mmミニ)x 1
出力 3G-SDI (BNC) / ビデオ(BNC)x 2 / モノラルビデオ音声(RCA)x 2※3
スピーカー 2W x 2(L/R)
消費電力 32W
動作温度 0℃~40℃
VESA(FPMPMI)規格 100 x 100 mm
外形寸法(WxHxD) 376.6x232.7x55(mm)
重量 約3,000g
同梱物 ACアダプター(ACアダプター側/ケーブル側)/ ケーブル固定クランプx 2 /VGAケーブル/ RCA赤白ケーブル/ リモコン/ 保証書
※スタンドは付属しておりません。
認証規格 FCC/CE/RoHS/PSE(ACアダプター)

※1 HDCP 2.2は非対応です。
※2 デジタルとデジタル(SDIとHDMIまたはDVI-D,HDMIとDVI-D)、ビデオ1とビデオ2、ビデオ1・2とSビデオの組合せではPinP機能・PbyP機能はご利用いただけません。
※3 音声出力はビデオ入力選択時のみ有効です。
※4 ACアダプターホルダーを使用する場合、背面VESA 100x100mmネジ穴が塞がるため壁掛けはご利用になれません。
※5 ディスプレイにはスタンドは付属しておりません。自立させるためには【型番:SG_STD】または、市販のVESA100x100mm対応モニター用スタンドが必要です。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※画像は全てイメージです。

入力対応フォーマット一覧表

信号/規格 解像度 周波数
SDI SMPTE 274M 480 59.94i
576 50i
1080 50i
59.94i
60i
23.98p
24p
25p
29.97p
30p
SMPTE 296M 720 50p
59.94p
60p
SMPTE 425M(Level A/B対応) 1080 50p
59.94p
60p
HDMI 480i 59.94 / 60Hz
480p 59.94 / 60Hz
576i 50Hz
576p 50Hz
720p 50 / 59.94 / 60Hz
1080i 50 / 59.94 / 60Hz
1080p 23.976 / 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60Hz
DVI-D 640×350 85Hz
640×400 85Hz
720x400 85Hz
640x480 60Hz
800x600 60 / 75 / 85Hz
832x624 60Hz
848x480 60Hz
852x480 60Hz
1024x576 60Hz
1024x768 60 / 75 / 85Hz
1152x864 75Hz
1152x870 75Hz
1280x768 60 / 75 / 85Hz
1280x720 60Hz
1280x960 60 / 85Hz
1280x1024 60Hz
1360x768 60Hz
1400x768 60Hz
1400x1050 60Hz
1440x960 60Hz
1600x1024 60Hz
1680x1050 60Hz
1600x1200 60Hz
1920x1080 60Hz
1920x1200 60Hz
VGA 640x350 85Hz
640x400 85Hz
640x480 60Hz
720x400 85Hz
800x600 60 / 75 / 85Hz
1024x768 60 / 75 / 85Hz
1152x864 75Hz
1152x870 75Hz
1280x720 60Hz
1280x768 60 / 75Hz
1280x960 60Hz
1280x1024 60Hz
1360x768 60Hz
1365x1024 60Hz
1680x1050 60Hz
1600x1200 60Hz
1920x1080 60Hz
1920x1200 60Hz
ビデオ/Sビデオ NTSC 720X480 / 704X480

オプション

SG1560S専用EIAラックマウントブラケット

SG1560SをEIA規格の19インチラックに取付けるための専用金具です。6U分のスペースを使用して19インチラックへマウントすることが可能となります。

型番: SGR1560
本体価格: OPEN
JANCODE: 4582169235562

 ダイレクトショップ
SGR1560

SGシリーズ専用直立スタンド

SGシリーズ専用のディスプレイ用直立スタンドです。ディスプレイを自立させた状態でVESA100x100mm穴も併用できます。

型番:SG_STD
価格: OPEN
JANCODE: 4582169234930

販売終了

SG_STD

SGシリーズ専用ACアダプターホルダー

SGシリーズ専用のACアダプターホルダーです。ディスプレイ背面VESA100x100mm穴に装着しACアダプターのボックス部分を格納できます。

型番:HLDR_001
価格: OPEN
JANCODE: 4582169234947

販売終了

SG_STD

ケーブル固定クランプ(5本入り)

ケーブルを本体に固定するための専用クランプです。5本入りです。

型番:CC-001
価格: OPEN
JANCODE: 4582169234992

詳しい情報はこちらから
CC-001

低重心無段階角度調整式モニター用自立スタンド

VESA100x100mmまたは75x75mmを使用してモニターを自立させる無段階調整式スタンドです。

型番:STD_001
価格: OPEN
JANCODE: 4582169233544

詳しい情報はこちらから
STD_001
