12G-SDI対応4K Ultra HD 23.8型 液晶パネル搭載 業務用マルチメディアディスプレイ23.8型ワイド - UH2380S
- 4K Ultra HD液晶パネル採用
- マルチフォーマットSDI入出力（12G/6G/3G/HD-SDI）対応
- 2種類のクワッド3G-SDI入出力方式対応（2SI/SQD）
- 4系統のHDMI入力端子搭載（HDMI 2.0 x 1/ HDMI 1.4 x 3）
- タリー機能搭載（ミニD-sub 9ピン）
- VESA 100x100/200x200mmネジ穴搭載
- ４ピンXLR電源入力対応
- 外部バッテリー接続に対応（背面Vマウント取付け穴搭載）
- 専用キャリーボックス（オプション）
販売終了
ダイレクトショップ
型番： UH2380S
本体価格: OPEN
JANCONDE: 4582169234633
関連リンク
Introduction
本製品は4K解像度（3840x2160）ワイドのADS液晶パネルを採用した12G/6G/3G-SDI対応4K液晶ディスプレイです。12G-SDI や6G-SDI 1系統での4K表示が可能な他、3G-SDI 4系統（クワッド3G-SDI）での4K表示にも対応します。また3G-SDI 4系統（クワッド3G-SDI）では2つの異なる方式（2SIまたはSQD）を選択可能です。他にも4K@60対応HDMI 2.0入力端子1系統と4K@30まで対応可能なHDMI 1.4入力端子3系統を搭載し、Blu-rayなどの著作権付きデジタルコンテンツの再生に必要なHDCPにも対応します。※1)
4K Ultra HD液晶パネルは従来のフルHD液晶パネルに比べ4倍の解像度を持った高精細液晶です。4K画質の液晶パネル上で4つのフルHD映像を同時表示させる『4分割画面表示』機能や2つの映像を上下または、左右に表示させる『2分割画面表示』機能、画面の中に小窓表示する『PinP（ピクチャー・イン・ピクチャー）画面表示』機能を搭載する他、『セーフティーマーカー』機能など映像制作者向けのアシスト機能も搭載します。本体は堅牢なメタルハウジングデザインに加え、液晶モニターの標準スタンドには、安定感のある直立固定型自立スタンドを搭載、現場使用でも抜群の安定感を誇ります。また、硬度4H（厚さ3mm）の液晶保護用アクリルパネルを標準搭載します。
本体背面にはVESA100x100mm及び200x200mmのネジ穴を搭載、三脚やアームなどでの設置や壁掛けでの利用も可能です。 電源は付属のACアダプターからXLR4ピン入力が可能な他、本体背面には市販のVマウントバッテリープレートを取り付ける専用ネジ穴を搭載します。
オプションで製品毎に専用キャリーボックスをご用意しております。アルミ製のキャリーボックスは軽量かつ頑丈で、ハードな現場で製品を破損から守ります。また、キャリーボックスはモニター本体を搭載したまま前後が開閉する仕組みになっており、キャリーボックスから取り外さなくてもそのままケーブル類の接続とディスプレイ表示を素早く行うことが可能です。常にスピード感を求められる現場であっても機材セッティングを効率化することで、より有効に時間を活用することができます。
スタジオや映像製作現場での確認、4Kプレビューサブモニター、医療施設用、研究開発施設、展示会、各種イベント、機器への組込み等、4Kや12G-SDIが必要なあらゆる業務用途から産業用途でご利用いただける4K業務用液晶ディスプレイです。
特長

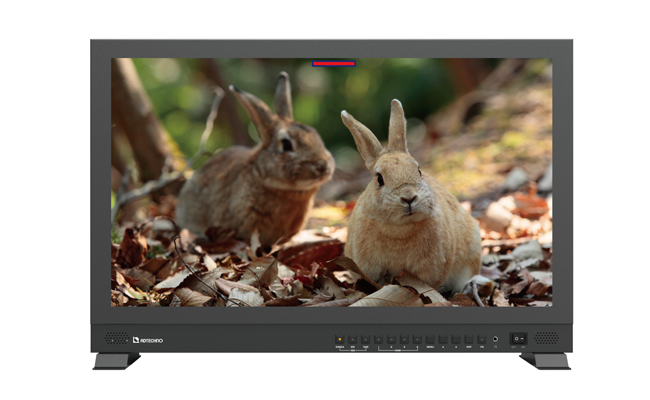

4K Ultra HD液晶パネル採用
4K解像度Ultra HD液晶パネルは、従来のフルHD液晶パネルに比べ4倍の解像度を持った高精細(3840x2160)、高輝度（300cd/m2）、広視野角（178°/178°）、高コントラスト比（1000：1）の液晶を採用しました。

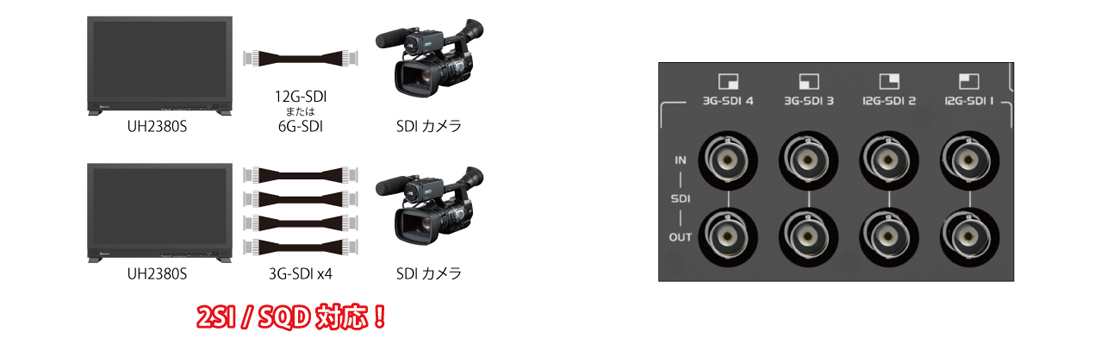

マルチフォーマットSDI入出力（12G/6G/3G/HD-SDI）対応と2種類のクワッド3G-SDI入出力方式（2SI/SQD）に対応
12G-SDI や6G-SDI 1系統での4K表示の他、3G-SDI 4系統（クワッド3G-SDI）での4K表示にも対応します。3G-SDI 4系統（クワッド3G-SDI）では2つの異なる方式（2SIまたはSQD）を選択可能です。また、SDI出力端子も搭載し、入力したSDI信号をパススルーにて出力します。
4系統のHDMI入力端子搭載（HDMI 2.0 x 1/ HDMI 1.4 x 3）
4K@60対応HDMI 2.0入力端子を1系統と4K@30迄対応可能なHDMI 1.4入力端子を3系統搭載し、Blu-rayなどの著作権付きデジタルコンテンツの再生に必要なHDCP1.4にも対応します。※1)
タリー機能搭載（ミニD-sub 9ピン）
複数の映像や撮影機器がある状態で、どのモニターの映像が記録中（または放送中）かを知らせるために、モニター画面内の上辺に赤または緑を点灯するタリー機能を搭載します。
VESA100x100mm/200x200mmネジ穴を搭載
背面にはVESA100x100mm及び200x200mmのネジ穴を搭載、三脚やアームなどでの設置や壁掛けでの利用も可能です。

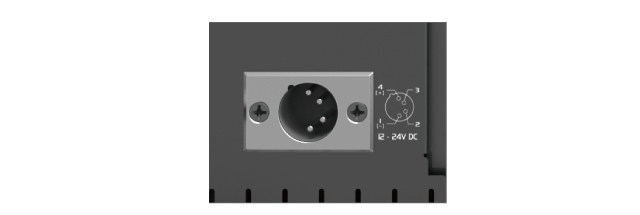

４ピンXLR電源入力
電源は付属のACアダプターからの4ピンXLR電源入力に対応します。

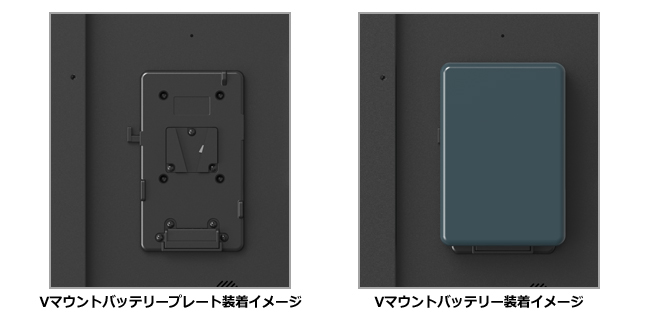

外部バッテリー接続に対応（背面Vマウント取付け穴搭載）
市販のVマウントバッテリープレートを装着するネジ穴を本体背面に装備。バッテリープレートから4ピンXLRコネクタ、またはDC入力へ電源ケーブルを接続する事で屋外での使用が可能となります。

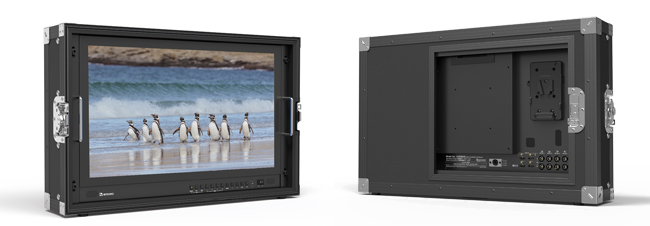

専用キャリーボックス（オプション）
製品毎に専用キャリーボックスをオプションにてご用意しております。アルミ製のキャリーボックスは軽量かつ頑丈で、ハードな現場で製品を破損から守ります。また、キャリーボックスはモニター本体を搭載したまま前後が開閉する仕組みになっており、キャリーボックスから取り外さなくてもそのままケーブル類の接続とディスプレイ表示を素早く行うことが可能です。常にスピード感を求められる現場においては機材セッティングを効率化することで、より有効に時間を活用することができます。
製品仕様
| 製品型番 | UH2380S | |
|---|---|---|
| 本体色 | ブラック | |
| 液晶 | サイズ | 23.8型 16:9ワイド |
| パネル方式 | ADS方式 | |
| 表面加工度 | アンチグレア | |
| 解像度 | 3840x2160 | |
| 応答速度 | 20ms | |
| 輝度 | 300 cd/m2 | |
| コントラスト比 | 1000:1 | |
| 視野角 | 178°（H）/178°（V） | |
| 入力 | 12G-SDI x 2 / 3G-SDI x 2 / HDMI 2.0 x 1（HDCP 1.4） / HDMI 1.4 x 3（HDCP 1.4） | |
| 出力 | 12G-SDI x 2 / 3G-SDI x 2 /イヤホンジャック（3.5mmステレオミニピン） | |
| その他I/O | ミニD-sub9ピン（タリー用） | |
| スピーカー | 2W x 2（LR） | |
| バッテリー | Vマウントプレート取付穴 | |
| 1/4インチネジ | なし | |
| VESAマウント | 100 x 100mm/200 x 200mm | |
| EIAラックマウント | 非対応 | |
| 専用キャリーボックス | 型番：UBX2380 | |
| 電源 | XLR 4ピン DC12 ～ 24V （推奨15V） | |
| 消費電力 | 最大62W | |
| 動作温度 | 0 ～ 40℃ | |
| 保存温度 | -20 ～ 60℃ | |
| 本体寸法 | 579(W) x 376.4(H) x 68(D)mm ※突起物含まず | |
| 本体重量 | 約8,700g | |
| 同梱物 | ACアダプター / TALLY用コネクタ / 取扱説明書 | |
| 適合認証 | FCC / CE / PSE（ACアダプター） / RoHS | |
| 保証 | ご購入から1年間 | |
※1) HDCP2.2は非対応です。
※画像は全てハメ込みです。また、全ての画像はイメージです。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 全ての機器との動作を保証するものではありません。
入力対応フォーマット一覧表
クワッドリンク
| 信号 | 規格 | 解像度 | 周波数（Hz） |
|---|---|---|---|
| SDI (1・2・3・ 4ポート) |
2SI | 3840x2160 | 23.97/24/25/29.97/50/59.94/60 |
| 4096x2160 | 23.97/24/25/29.97/50/59.94/60 | ||
| SQD | 3840x2160 | 23.97/24/25/29.97/50/59.94/60 | |
| 4096x2160 | 23.97/24/25/29.97/50/59.94/60 |
シングルリンク
| 信号 | 規格 | 解像度 | 周波数（Hz） |
|---|---|---|---|
| SDI 1・2ポート |
HD-SDI | 720p | 50/59.94/60 |
| 1080p | 23.976/24/25/29.97/30 | ||
| 3G-SDI | 1080p | 50/59.94/60 | |
| 6G-SDI | 3840x2160 | 23.976/24/25/29.97/30 | |
| 4096x2160 | 23.976/24/25/29.97/30 | ||
| 12G-SDI | 3840x2160 | 50/59.94/60 | |
| 4096x2160 | 50/59.94/60 | ||
| SDI 3・4ポート |
HD-SDI | 720p | 50/59.94/60 |
| 1080p | 23.976/24/25/29.97/30 | ||
| 3G-SDI | 1080p | 50/59.94/60 | |
| HDMI (1ポート) |
TVフォーマット (RGB/4:2:2/4:4:4) |
480p | 59.94/60 |
| 576p | 50 | ||
| 720p | 50/59.94/60 | ||
| 1080p | 23.976/24/25/29.97/30/50/59.94/60 | ||
| 3840x2160 | 23.976/24/25/29.97/30/50/59.94/60 | ||
| 4096x2160 | 23.976/24/25/29.97/30/50/59.94/60 | ||
| PCフォーマット (RGB/4:2:2/4:4:4) |
800x600 | 60/75 | |
| 1024x768 | 60/75 | ||
| 1280x768 | 60/75 | ||
| 1280x800 | 60/75 | ||
| 1280x960 | 60 | ||
| 1280x1024 | 60/75 | ||
| 1360x768 | 60 | ||
| 1366x768 | 60 | ||
| 1600x900 | 60 | ||
| 1600x1024 | 60 | ||
| 1600x1200 | 60 | ||
| 1920x1080 | 60 | ||
| 1920x1200 | 50/60 | ||
| 2560x1440 | 60 | ||
| 2560x1600 | 60 | ||
| 3840x2160 | 60 | ||
| 4096x2160 | 60 | ||
| HDMI (2･3･4ポート) |
TVフォーマット | 480p | 59.94/60 |
| 576p | 50 | ||
| 720p | 50/59.94/60 | ||
| 1080p | 23.976/24/25/29.97/30/50/59.94/60 | ||
| 3840x2160 | 23.976/24/25/29.97/30 | ||
| 4096x2160 | 23.976/24/25/29.97/30 | ||
| PCフォーマット | 800x600 | 60/75 | |
| 1024x768 | 60/75 | ||
| 1280x768 | 60/75 | ||
| 1280x800 | 60/75 | ||
| 1280x960 | 60 | ||
| 1280x1024 | 60/75 | ||
| 1360x768 | 60 | ||
| 1366x768 | 60 | ||
| 1600x900 | 60 | ||
| 1600x1024 | 60 | ||
| 1600x1200 | 60 | ||
| 1920x1080 | 60 | ||
| 1920x1200 | 50/60 |
※i（インターレース）表示には対応しておりません。
※4K UHD@50、59.94、と60はHDMI 1とSDI １及び2入力端子でのみ対応しています。
※3G-SDIはLevel A/B対応です。
※4096x2160@50以上はHDMI 1とSDI１及び2入力端子でのみ対応しています。
※HDRは非対応です。
※YCｂCr 4：2：0は非対応です。
オプション
UH2380S専用キャリーボックス
型番： UBX2380
希望小売価格: OPEN
JANCODE: 4582169234794
販売終了
