HDMIオーディオダウンミキサーHD12DB
販売終了
型番: HD12DB
本体価格: OPEN
JANCODE: 4582169236071
関連リンク
Introduction
HD12DBは、2chと5.1chオーディオシステムが混在するマルチルームシステム環境の構築にて4KビデオとDolbyやDTSオーディオソースを接続機器に合わせて変換・ダウンミックス処理が可能なデジタルプロセッサです。
最大4K60 4:4:4（18Gbps）まで入力可能なHDMI端子1系統に、ダウンミックス処理を加え任意のフォーマットにスケーリング変換できるHDMI端子（HDMI出力2）と、HDMI入力信号をバイパス出力するHDMI端子（HDMI出力1）を搭載し、HDMI入力信号の2分配出力が可能な他、HDMIに重畳されたオーディオソースをダウンミックス処理後にディエンベデッドして音声出力する光デジタルTOSLINK（S/PDIF）端子とアナログステレオ（L/R）出力端子を各1系統搭載します。※2
5.1chサラウンドに割り振られているオーディオ成分をフロントLR 2chに混合するダウンミックス機能により、サラウンド成分を損なうことなく2chスピーカーやイヤホンにてオーディオ再生することが可能となります。
その他、ソース機器とシンク機器間で使用するEDID（拡張ディスプレイ識別データ）を保存するEDIDエミュレーション機能を搭載。HDMIシンク機器からコピーしたEDID、または本機にプリセットされたEDIDを選択しソース機器に送ることで、 「映像が正しく表示されない」、「信号が途切れてしまう」 などの、ソース機器とシンク機器間のハンドシェイクエラーに起因する様々な事象を回避します。※1
HD12DBは、サラウンド対応機器やレガシーオーディオ機器とデジタルAV機器間の接続や、ダウンミックス、音声遅延を必要とするオフィスや教室の新旧音響設備改修、小規模イベント会場、ホームシアターなどの環境にてご活用いただけます。

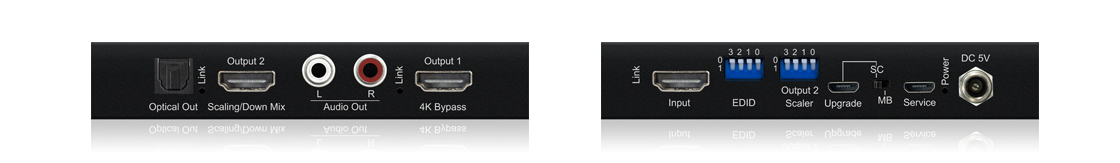

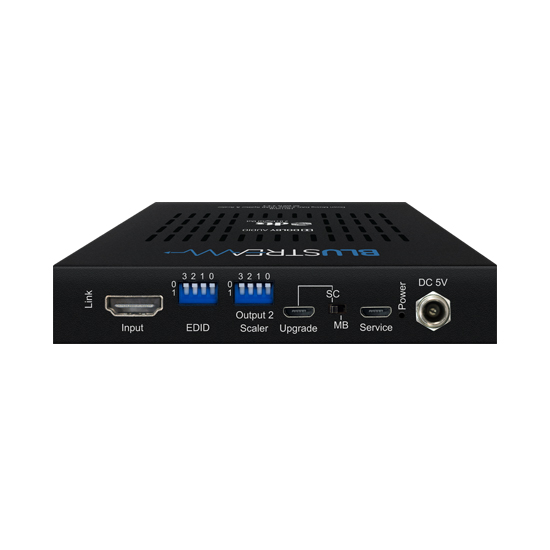

製品外観
製品仕様
| 製品型番 | HD12DB | |
|---|---|---|
| 入力端子 | 映像 | HDMI（タイプA） x 1 |
| 音声 | - | |
| - | ||
| 出力端子 | 映像 | HDMI（タイプA） x 2 （出力1：バイパス対応/ 出力2：スケーリング対応） |
| 音声 | アナログステレオRCA(L/R) x 1 | |
| 光デジタルTOSLINK（S/PDIF） x 1 | ||
| HDCP | 2.2 / 1.4 | |
| EDID | 15種類の記録されたEDID情報、またはシンク機器からの自動読み込み保持 本体DIPスイッチから選択（計16通り）※1 |
|
| スケーリング | 15種類の記録された解像度へ変換、またはHDMI出力2に接続したシンク機器のEDIDに合わせて自動解像度変換 本体DIPスイッチから選択（計16通り）※2 |
|
| 最大対応解像度 | 4096 x 2160 @60Hz 4:4:4 | |
| オーディオフォーマット | HDMI入力/出力1 | PCM 2ch / PCM 5.1ch / Dolby Digital 2ch / Dolby Digital 5.1ch / DTS 2ch / DTS 5.1ch / DTS-ES 6.1ch |
| HDMI出力2 | PCM 2ch | |
| 光デジタル出力 | ||
| 入力電源 | DC 5V / 3A | |
| 消費電力 | 最大12W | |
| 動作温度 | 0～40℃ | |
| 保存温度 | -20～60℃ | |
| 本体寸法 | 127 x 104 x 23mm（突起物含まず） | |
| 本体重量 | 約380g | |
| 付属品 | ACアダプター x 1 / 専用マウントブラケット x 2（ネジ x 6） / 本体用ゴム脚 x 4 / 使用上の注意_保証書 x 1 | |
| 製品保証 | ご購入日より3年間 | |
| 適合認証 | FCC / CE / PSE（ACアダプター） / RoHS | |
※2 スケーリング機能ではカラースペースは全て4:4:4 8bitで出力されます。
※ 本機は、ドルビー（*1）デジタルサラウンド、DTS（*2）デジタルサラウンドシステムを搭載しています。
（*1）ドルビーラボラトリーズからの実施権に基づき製造されています。Dolby、ドルビー、Dolby Audio、“AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。
（*2）DTSの特許については DTS社からの実施権に基づき製造されています。 DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。© DTS, Inc. All Rights Reserved.
※ 本機は、DTS-CDビットストリームに対応しておりません。
※ 全ての機器との動作を保証するものではありません。
※ 仕様は改良の為、予告なく変更する場合がございます。
※ 画像は全てイメージです｡
