HDBaseT認証済みグラフィックカード
高性能グラフィックカードにHDBaseT機能を搭載。4つの異なるFHD (1080P)映像をツイストペアケーブルで同時伝送表示に対応します。また、双方向型エミュレーションコントロール機能(IR/RS232/CEC)で簡素化したインストレーションを実現します。
小型・省電力組み込み型 AMD Radeon E8860 MXMモジュール搭載HDBaseTグラフィックカード

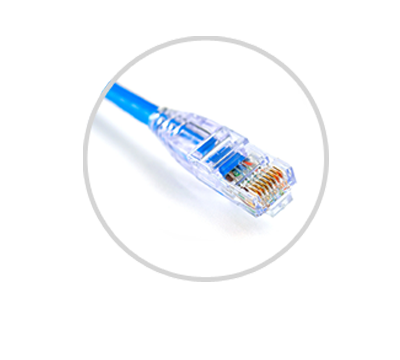

映像・音声・RS232・CEC・リモコンIRを1本のツイストペアケーフ゛ルで伝送し複数のケーフ゛ルや機器を接続することにより起こりうる物理的システム欠落の可能性を除去します。また、エミュレーションコントロール機能を利用することでディスプレイやプロジェクターへのIoTパワーを提供します。

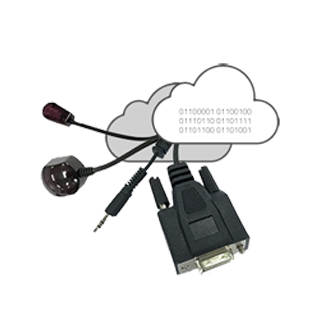

TB4 Standard にはシリアルコンソール経由でのリモコンIR信号とRS232のエンコーディング&デコーディング機能を搭載。RC5または、CIRC方式を利用した全てのIRコマンドを読込み&保存、任意のタイミングで出力することが可能となります。また、CEC(Consumer Electronics Control)信号のエンコーディング&デコーディングにも対応しRAWコマンドCECストリングを自動送信し接続機器のエミュレーティングが可能な上、CECコマンドをキャプチャーしRAWデータやタイミング情報の表示を行う診断機能も搭載します。

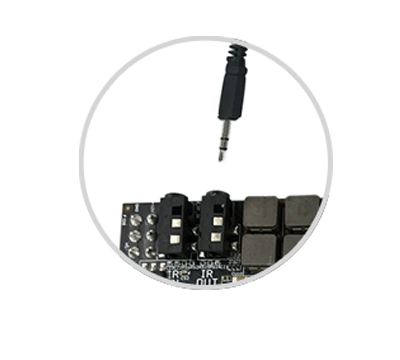

TB4 StandardグラフィックカードにはリモコンIR入力と出力端子を搭載します。
エミュレーションコントロール機能以外でもメディアサーバー側または、ディスプレイ側から最大150M離れたディスプレイまたは、メディアサーバーをリモコンでコントロールが可能となります。

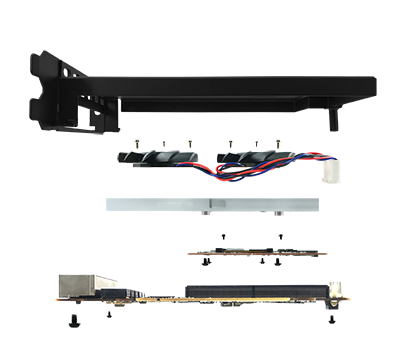

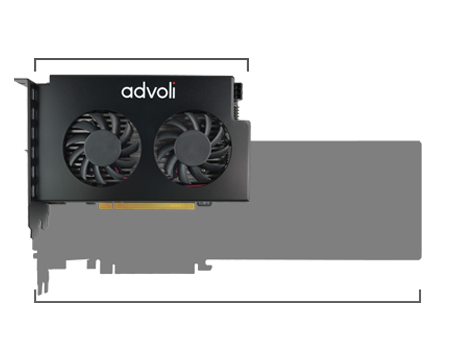

TB4 Standardグラフィックカードは小型メディアサーバー用ITXフォームファクタマザーボードと大型サーバー用マザーボードの両方に組込を想定しPCIeハーフサイズ規格内に留まったサイズで設計されています。
L: 167 mm (175.26 mm) / 6.57 in (6.9 in)
H: 106 mm (106.68 mm) / 4.17 in (4.2
in)
W: 39 mm (40 mm) / 1.53 in (1.57 in)
※()カッコ内がデュアルスロットPCIeハーフサイズフォームファクター規格数値
advoli TB4 Standardグラフィックカードは各接続されたツイストペアケーフ゛ルのケーフ゛ル長・信号品質・信号の整合性を診断するHDBaseT診断機能を搭載します。
グラフィックカードには電圧、温度、空冷ファンスピード、動作時間、パワーサイクル、ディスプレイ/プロジェクター接続を環境的に感知・コントロール・通知する機能を有し設置(設定)から表示させるまでの作業をより効率的にします。また、設置後のトラブルをより最小限に留めることが可能となります。
将来的にはウェブインタフェースと接続し診断・通知サービスを行うことでシステム稼働状態を確立しトラブル発生の早急な対処が可能となるでしょう。

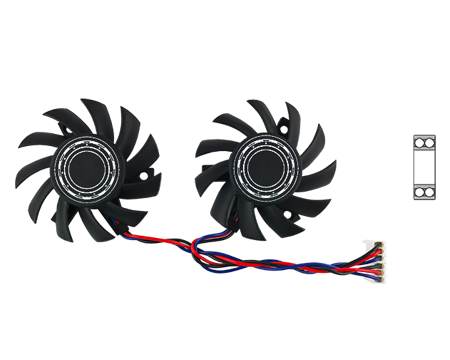

advoli TB4 Standardグラフィックカードはデュアルボールベアリングファンを採用し安定した性能と長寿命の冷却ファン機能を提供します。
2つの冷却ファンは動作稼働期間をより長く、長寿命で提供できるよう少ない回転数で動作させるよう設定されています。万が一、1つのファン駆動に欠落が発生した場合でも、もう1つの冷却ファンのスピードを速める事でシステムの冗長性を向上します。
TB4 Standardグラフィックカードは以下3つのコアバリューを提供します。
適応性:より多種のマザーボードにて利用できる設計
機能性:IoTソリューションへの近道へと繋ながり1本のケーブルでより多くの機能を提供できる今までに無いグラフィックカードの提供
性能:需要に沿った形で強固で高性能な製品の提供 - 数多くの冷却ソリューション検証の上、最大性能を引き出した形で提供します。
TB4 Standardグラフィックカードでは以下のようにご利用いただけます。
全ての利用方法にて信号を最大70M伝送します。
製品名 | TB4 Standard |
---|---|
製品型番 | TB4_S |
HDBaseT出力数 | 4 |
最大解像度 | 4K UHD 3840 x 2160 |
4系統同時出力時最大対応解像度 | 1080P 1920 x 1080 |
最大伝送距離(CAT 5e / 6) | 1080p 60Hz @ 60m |
UHD 30Hz @ 35m | |
最大伝送距離(CAT 6e / 7) | 1080p 60Hz @ 70m |
UHD 30Hz @ 40m | |
PoE電源送出 | 48V |
ヒートシンク | アルミとデュアルボールベアリングファン |
リモコンIR | 外部IR受信機(タイプA) |
外部IR送信機(タイプA) | |
エミュレートIR送受信(RAW) | |
RS-232-C | エミュレートシリアルポート(入出力) |
(バーチャルCOMポート) | |
最大ボーレート:115,200 bps | |
CEC | バーチャルCOMポートからのエミュレート入出力 |
HDCP 1.4 / 2.2 | バススルー |
HDMI 1.4 / 2.0 | 対応(最大300MHz) |
3D | 対応 |
寸法 | L:167 H:106 W:39 mm |
重量 | 356g ±10g |
動作/保存温度 | 0~40℃ / -20~60℃ |
MXM | AMD™ Embedded E8860 |
AMD™ Eyefinity | 対応 |
アーキテクチャ | Graphics Core Next (GCN)™ |
コンピュートユニット | 768 GFLOPS |
メモリ | 2GB GDDR5, 128 bit wide |
消費電力 | 50W |
ビデオ エンコード/デコード | UVD4 for H.264, VC-1, MPEG-2, MPEG-4 Part 2 decode |
認証 | FCC / IC /CE /VCCI / C-Tick / HDBaseT |
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※HDMI (High-Definition Multimedia Interface) は、米国およびその他の国々におけるHDMIライセンシングの商標または登録商標です。
※AMD、AMD Arrowロゴ、ATI、およびそれらの組み合わせ、Radeon、Evefinity, CGM, PolarisはAdvanced Micro Devices, Inc.の商標です。
※HDBaseTは、HDBaseT Allianceの登録商標です。
