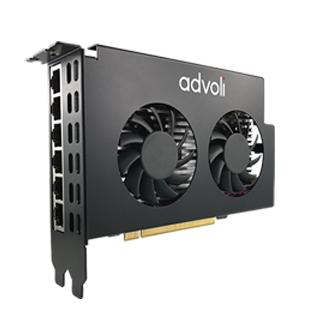

advoli TB6 Standard HDBaseTグラフィックカードTB6_S

TB6_S
  • HDBaseT出力ポートを6系統搭載
  • 複製または拡張画面を最大70M延長
  • HDBaseT CTS認証済み
  • HDBaseT接続診断機能
  • エミュレーションコントロール機能)リモコンIR/CEC/RS232)
  • ハーフサイズデュアルスロットグラフィックカード

型番: TB6_S
本体価格: OPEN
JANCODE: 4582169234206

Introduction

HDBaseT認証済みグラフィックカード

高性能グラフィックカードにHDBaseT機能を搭載。6つの異なるFHD (1080P)映像をツイストペアケーフ゛ルで同時伝送表示に対応します。また、双方向型エミュレーションコントロール機能(IR/RS232/CEC)で簡素化したインストレーションを実現します。

特長

AMD小型・省電力組み込み型GPU

小型・省電力組み込み型 AMD Radeon E8860 MXMモジュール搭載HDBaseTグラフィックカード:

  • Graphic Core Next (GCN) アーキテクチャ
  • 10 演算ユニット
  • メモリ:2GB GDDR5、128-bit
  • 37W GPU TDP
  • H.264 / AVCHD、VC-1 / WMV、MPEG-2、MVC、MPEG-4 / DivXフォーマット
  • AMD APPテクノロジー、OpenCL™ 1.2、DirectCompute
  • 1080P映像信号を6系統同時出力
AMD小型・省電力組み込み型GPU
エミュレーションコントロール機能

エミュレーションコントロール機能

映像・音声・RS232・CEC・リモコンIRを1本のツイストペアケーフ゛ルで伝送し複数のケーフ゛ルや機器を接続することにより起こりうる物理的システム欠落の可能性を除去します。また、エミュレーションコントロール機能を利用することでディスプレイやプロジェクターへのIoTパワーを提供します。

advoli TB6 Standardにはシリアルコンソール経由でのリモコンIR信号とRS232のエンコーディング&デコーディング機能を搭載。RC5または、CIRC方式を利用した全てのIRコマンドを読込み&保存、任意のタイミングで出力することが可能となります。また、CEC(Consumer Electronics Control)信号のエンコーディング&デコーディングにも対応しRAWコマンドCECストリングを自動送信し接続機器のエミュレーティングが可能な上、CECコマンドをキャプチャーしRAWデータやタイミング情報の表示を行う診断機能も搭載します

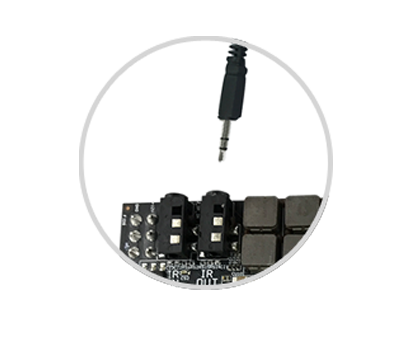

リモコンIR信号伝送

advoli TB6 StandardグラフィックカードにはリモコンIR入力と出力端子を搭載します。

エミュレーションコントロール機能以外でもメディアサーバー側または、ディスプレイ側から最大150M離れたディスプレイまたは、メディアサーバーをリモコンでコントロールが可能となります。

リモコンIR信号伝送

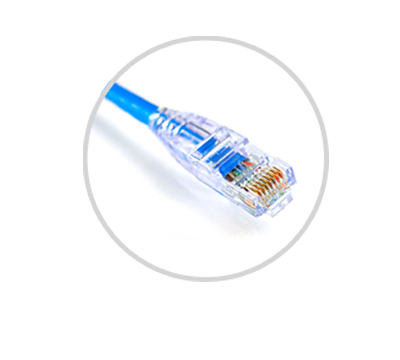

ツイストペアケーブルの利点

ツイストペアケーブルの利点

  • 他の殆どの規格では実現できていない、UHD(4K)映像・音声・コントロール信号を最大100M伝送、または、FHD (1080P)で最大150M伝送
  • 銅線製ケーブルと比べて一般的にツイス
  • 他のケーブルと比べて軽量でフレキシブル
  • 耐熱に優れシールドされたケーブルでは市場にて安価で容易に入手が可能
  • 設置現場での終端処理が容易 - 他のケーブルでは殆ど不可能
  • 他のオーディオビジュアルスタンダードより優れた特徴

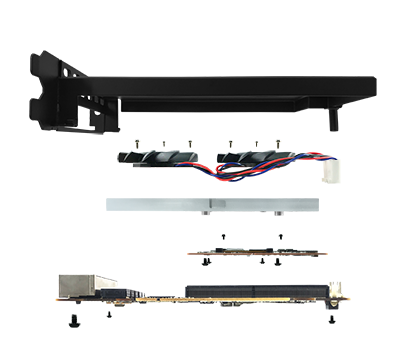

ハーフサイズ グラフィックカード

advoli TB6 Standardグラフィックカードは小型メディアサーバー用ITXフォームファクタマザーボードと大型サーバー用マザーボードの両方に組込を想定しPCIeハーフサイズ規格内に留まったサイズで設計されています。

L:167 mm (175.26 mm) / 6.57 in (6.9 in)
H:120 mm (106.68 mm) / 4.72 in (4.2in)
W:39 mm (40 mm) / 1.53 in (1.57 in)

※()カッコ内がデュアルスロットPCIeハーフサイズフォームファクター規格数値

ハーフサイズ グラフィックカード

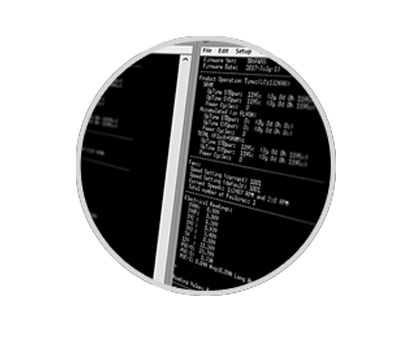

診断機能

診断機能

advoli TB6 Standardグラフィックカードは各接続されたツイストペアケーブルのケーブル長・信号品質・信号の整合性を診断するHDBaseT診断機能を搭載します。

グラフィックカードには電圧、温度、空冷ファンスピード、動作時間、パワーサイクル、ディスプレイ/プロジェクター接続を環境的に感知・コントロール・通知する機能を有し設置(設定)から表示させるまでの作業をより効率的にします。また、設置後のトラブルをより最小限に留めることが可能となります。

将来的にはウェブインタフェースと接続し診断・通知サービスを行うことでシステム稼働状態を確立しトラブル発生の早急な対処が可能となるでしょう。

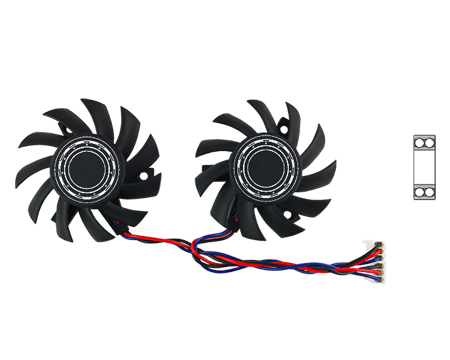

冷却システムの冗長化

advoli TB6 Standardグラフィックカードはデュアルボールベアリングファンを採用し安定した性能と長寿命の冷却ファン機能を提供します。

2つの冷却ファンは動作稼働期間をより長く、長寿命で提供できるよう少ない回転数で動作させるよう設定されています。万が一、1つのファン駆動に欠落が発生した場合でも、もう1つの冷却ファンのスピードを速める事でシステムの冗長性を向上します。

冷却システムの冗長化

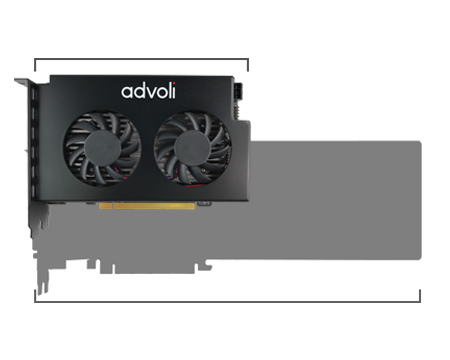

適応性・機能性・性能

適応性・機能性・性能

advoli TB6 Standardグラフィックカードは以下3つのコアバリューを提供します

適応性:より多種のマザーボードにて利用できる設計

機能性:IoTソリューションへの近道へと繋ながり1本のケーフ゛ルでより多くの機能を提供できる今までに無いグラフィックカードの提供

性能:需要に沿った形で強固で高性能な製品の提供 - 数多くの冷却ソリューション検証の上、最大性能を引き出した形で提供します。

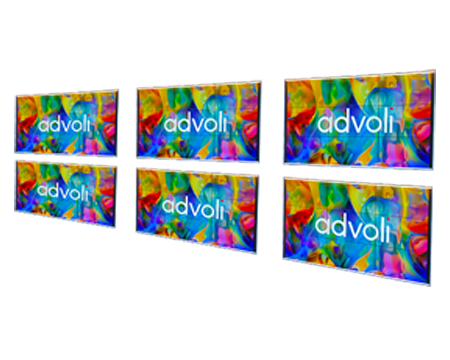

6つの1080P(FHD)映像出力伝送

advoli TA6 Distanceグラフィックカードでは以下のようにご利用いただけます。

  • 6つの異なる映像のFHDディスプレイウォール
  • 6つのFHD映像を繋げた超高解像度デスクトップ(6 x 2K = 6K)
  • 6つのFHDデスクトップ画面

全ての利用方法にて信号を最大70M伝送します。

6つの1080P(FHD)映像出力伝送

最低システム要求

  • PCIex16対応デュアルスロットの空きのあるPC
  • PCIe用6ピン補助電源コネクタ
  • 450W以上の電源ユニット(PCIe用160W以上)
  • 1GB以上のHDDの空き容量
  • 4GBのシステムメモリ(8 GB以上推薦)
  • Windows 7-10、Linux
  • インターネット環境

付属品

  • advoli TB6 Standard グラフィックカード
  • AMD組み込み用E8860 MXM
  • USB9ピンコネクタ
  • USB2.0から3.0変換ボード
  • クイックインストールガイド

製品仕様

製品名 advoli TB6 Standard
製品型番 TB6_S
HDBaseT出力数 6
最大解像度 4K UHD 3840 x 2160
6系統同時出力時最大対応解像度 1080P 1920 x 1080
最大伝送距離(CAT 5e/6) 1080p 60Hz @ 60m
UHD 30Hz @ 35m
最大伝送距離(CAT 6e/7) 1080p 60Hz @ 70m
UHD 30Hz @ 40m
ヒートシンク アルミとデュアルボールベアリングファン
リモコンIR 外部IR受信機(タイプA)
外部IR送信機(タイプA)
エミュレートIR送受信(RAW)
RS-232-C エミュレートシリアルポート(入出力)
(バーチャルCOMポート)
最大ボーレート: 115,200 bps
CEC バーチャルCOMポートからのエミュレート入出力
HDCP 1.4/2.2 バススルー
3D 対応
寸法 L: 167 H: 106 W: 39 mm
MXM AMD™ Embedded E8860
AMD™ Eyefinity 対応
アーキテクチャ Graphics Core Next (GCN)™
コンピュートユニット 768 GFLOPS
メモリ 2GB GDDR5, 128 bit wide
消費電力 50W
ビデオ エンコード/デコード UVD4 for H.264, VC-1, MPEG-2, MPEG-4 Part 2 decode
認証 VCCI / FCC / CE / EN60601-1-2
