10.2Gbps対応HDMI EDIDエミュレータHD11AU

HD11AU
  • EDIDエミュレータ機能
  • 最大4K@60 4:2:0対応
  • 480iから4Kまでの業界標準の解像度をサポート
  • Dolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Masterフォーマットにパススルー対応
  • HDMIオーディオエンベデッド・ディエンベデッド機能
  • アナログ音声と同軸デジタル音声を同時出力
  • CECパススルー対応
  • ネジロック式DCコネクタ
  • 専用マウントブラケット付属

【発売日】
2021年11月1日(月) 発売予定

ダイレクトショップ

型番: HD11AU
本体価格: OPEN
JANCODE: 4582169235999

 ダイレクトショップ

Introduction

HD11AUは、ソース機器とディスプレイ機器間でのEDID通信で使用する拡張ディスプレイ識別データを保存するEDIDエミュレータです。HDMIディスプレイ機器からコピーしたEDID情報、または本機にプリセットされたEDID情報から選択しソース機器に送ることで、「映像が正しく表示されない」、「信号が途切れてしまう」などの、ソース機器とシンク機器間のハンドシェイクエラーに起因する様々な事象を回避します。

映像解像度は10.2Gbps(最大4K@60 4:2:0 )に対応しております。

また、外部から入力したアナログステレオ音声をHDMI出力信号に重畳するオーディオエンベデッド機能と、本機に入力されたHDMI信号に重畳された最大7.1chのオーディオソースをデジタルオーディオ信号または、アナログステレオオーディオ信号に分離出力するオーディオディエンベデッド機能を有します。HDMIオーディオフォーマットは、Dolby TrueHD、Dolby Atmos、Dolby Digital PlusとDTS-HD Masterのパススルー伝送に対応し、高品位なオーディオ環境でもご利用いただけます。また本機は、HDMIディスプレイ機器が接続されていない状態での、HDMI入力のオーディオディエンベデッドが可能で、エンドポイントでの音声分離機としてもご活用いただけます。

本体電源コネクタに抜け防止のネジ式コネクタを採用。ネジ式で本体とDCコネクタをしっかり固定するため、偶発的な電源の脱落を防ぎます。また、専用マウントブラケットが標準付属されており、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。

BlustreamのHDMI EDIDエミュレータは、複数のディスプレイやビデオマトリックスなどの接続を必要とするオフィス施工、教育設備、イベントのAVシステムなどの商業用システムで、導入する機器間における互換性やハンドシェイク問題を解決するほか、ホームシアター、音楽スタジオなどオーディオ重畳・分離が必要な場面にも最適なソリューションです。

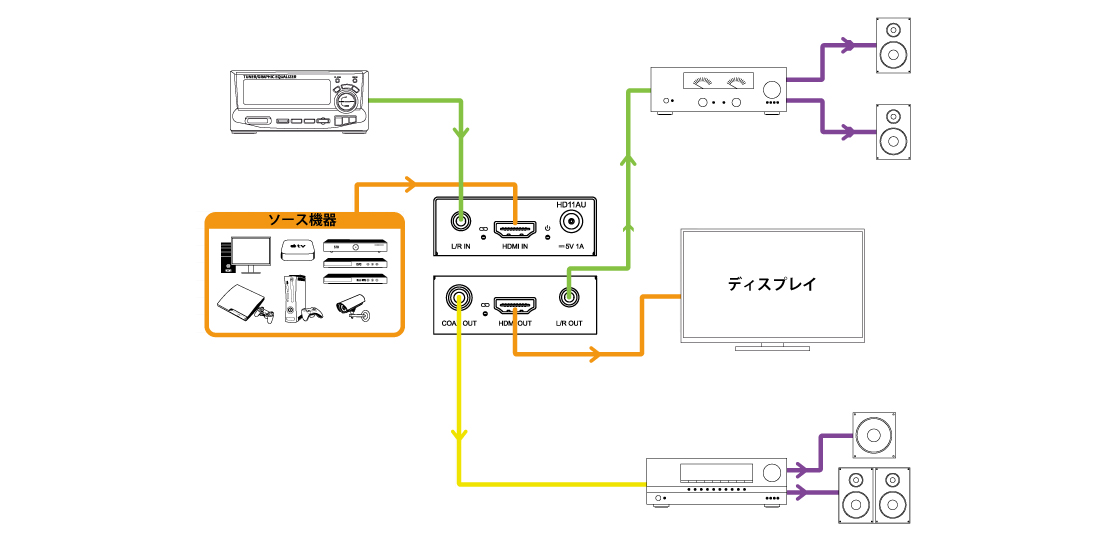

接続図

接続図

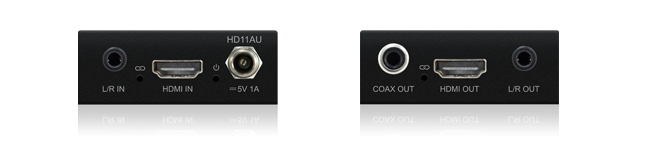

製品外観

HD11AU_front_back

製品仕様

製品型番 HD11AU
入力端子 映像 HDMI(タイプA)x 1
音声 アナログ音声 3.5mmステレオジャック x 1
出力端子 映像 HDMI(タイプA)x 1
音声 アナログ音声 3.5mmステレオジャック x 1 ※1
同軸デジタルRCA(S/PDIF) x 1
HDCP 1.4
CEC パススルー
EDID 15種類の記録されたEDID情報、またはシンク機器からの自動読み込み保持を本体DIPスイッチから選択(計16通り)
最大解像度 4K UHD@60 4:2:0(10.2Gbps)
音声フォーマット HDMI入出力 PCM 2ch / PCM 5.1ch / PCM 7.1ch / Dolby TrueHD / Dolby Atmos / Dolby Digital Plus / DTS-HD Master
同軸デジタル出力 PCM 2ch / PCM 5.1ch / PCM 7.1ch
電源 DC 5V
消費電力 1W
動作温度 0~40℃
保存温度 -20~60℃
動作湿度 20~90% ※結露なきこと
本体寸法 60 x 71 x 23mm(突起物含まず)
本体重量 約130g
同梱物 ACアダプター x 1 / 専用マウントブラケットx 2(ネジ x 6) / 保証書 x 1
製品保証 ご購入日より3年間
適合認証 FCC / CE / PSE(ACアダプター) / RoHS

※1 アナログ音声出力は、HDMI入力がPCM2chの場合のみ出力されます。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※本機はドルビー(*1)デジタルサラウンド、DTS(*2)デジタルサラウンドシステムを搭載しています。
*1 ドルビーラボラトリーズからの実施権に基づき製造されています。Dolby、ドルビー、Dolby Atmos、Dolby Audio、Dolby Vision、“AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。
*2 DTSの特許については http://patents.dts.comをご覧ください。DTS社からの実施権に基づき製造されています。 DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。
※ ARCは非対応です。
※ 全ての機器との動作を保証するものではありません。
※ 仕様は改良の為、予告なく変更する場合がございます。
