HDMIインラインコントローラHD11CTRL
- 自動化HDMIコントロールモジュール
- HDR/HDCP 2.2を含む最大4K UHD 60Hz 4:4:4（18Gbps）フォーマット対応
- Dolby TrueHD、Atomos、DTS-HD Master AudioのHDMIオーディオフォーマット対応
- EDID保持機能
- 自動ダウンスケーリング機能
- CEC、RS-232、IR信号経由での機器制御
- リレー接続での電動デバイス制御
- センサーやスイッチとの連動
ダイレクトショップ
型番: HD11CTRL
本体価格: OPEN
JANCODE: 4582169236002
関連リンク
Introduction
HD11CTRLは、HDMI入力信号（5V/TMDS）または、センサーやボタン信号などの検知をトリガーに、CEC、RS-232、IR信号経由でのディスプレイやプロジェクターの制御、リレー接続経由での電動プロジェクタースクリーン、照明、ブラインドなどの制御が可能なHDMIインラインコントローラです。
HD11CTRLは、最大4K@60Hz 4:4:4（18Gbps）ビデオ信号に対応したHDMI入出力端子を各1系統、外部センサーやボタンと接続する3ピンターミナルブロック端子を1系統、トリガーを検知した際に任意の制御信号を送信するリモコンIR信号用3.5mmモノラルジャック端子とRS-232シリアル信号用3ピンターミナルブロック端子を各1系統、オートメーションシステムの起動と終了をトリガーに開閉するリレー制御用3ピンターミナルブロック端子を各1端子（リレー1と2）搭載します。
オートメーションシステム起動や停止のトリガーは、HDMI入力信号のHPD 5Vまたは、TMDS信号の検知状態、外部センサーやボタンからの信号状態、または、その両方に設定が可能でトリガーを起点にHDMI経由でのCEC信号、リモコンIR信号、RS-232信号の送信やリレー開閉の挙動を任意に設定が可能です。また、HDMI分配器やマトリックススイッチャーなどを経由して複数のディスプレイ機器に接続することで発生しがちなEDIDハンドシェイク問題を解消するEDID保持機能を搭載。本機にプリセットされたEDID情報、または、任意のカスタムEDID情報の設定が可能です。その他、接続したディスプレイ機器の対応映像入力信号がフルHD（1080p）の場合、自動検知して4K映像入力信号を変換する自動ダウンスケーリング機能を搭載します。*1) *2)
入退室や電源オン/オフなどのトリガーを起点にシステム全体の起動から終了までを自動化できるHDMIインラインコントローラは、会議室や教室で使用するAV機器の設定に費やす時間や電力エネルギー消費を抑制する他、博物館や美術館などでのAVシステムに最適なソリューションです。

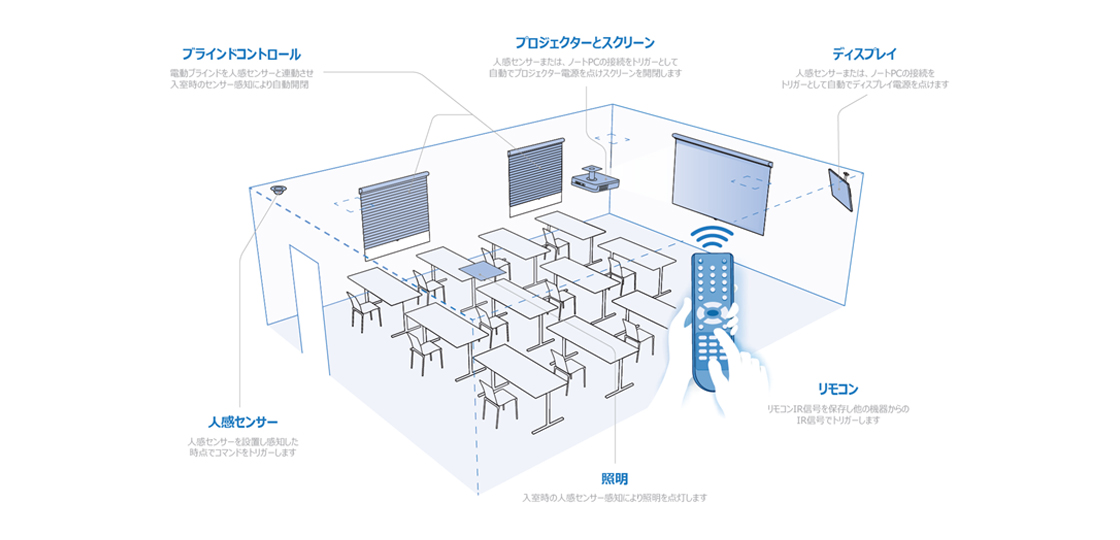

自動化HDMIコントロールモジュール
人の動作、信号感知、またはボタン押下をトリガーとして電動ブラインド、プロジェクター、ディスプレイ、照明などを自動開閉、点灯。任意の設定時間トリガー感知が停止すると自動で全ての接続機器へ電源OFF信号を一斉送信します。部屋を利用する際の無駄な準備時間や電力エネルギー消費を自動抑制します。
HDR/HDCP 2.2を含む最大4K UHD 60Hz 4:4:4（18Gbps）フォーマット対応 / EDID保持機能 / 自動ダウンスケーリング機能
HDR/HDCP 2.2を含む最大4K@60Hz 4:4:4（18Gbps）ビデオフォーマット入力に対応する他、HDMI分配器やマトリックススイッチャーなどを経由して複数のディスプレイ機器に接続することで発生しがちなEDIDハンドシェイク問題を解消するEDID保持機能を搭載。本機にプリセットされたEDID情報、または、任意のカスタムEDID情報の設定が可能です。その他、接続したディスプレイ機器の対応ビデオ入力信号がフルHD（1080p）の場合、自動検知して4K映像入力信号を変換する自動ダウンスケーリング機能を搭載します。

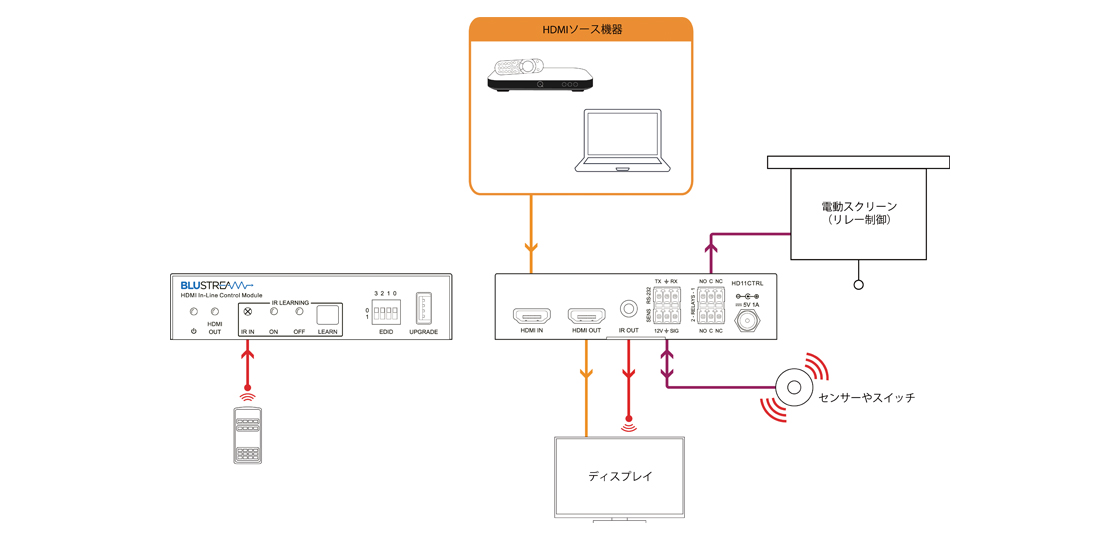

接続図

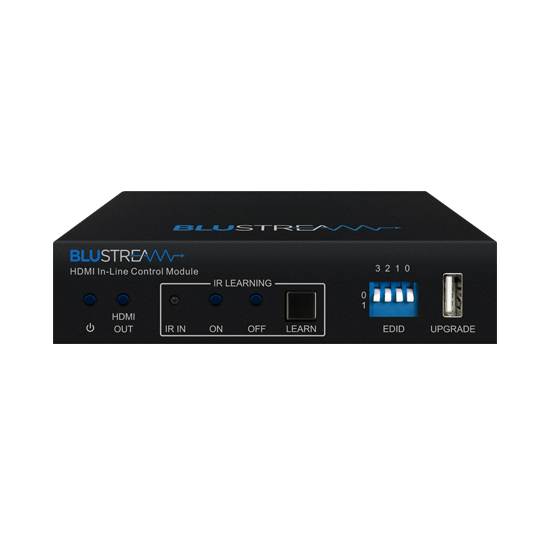

製品外観
製品仕様
| 製品型番 | HD11CTRL |
|---|---|
| 入力端子 | HDMI（タイプA）x 1 |
| 出力端子 | HDMI（タイプA）x 1 |
| 制御 | センサー入力（3ピンターミナルブロック） x 1 |
| IR送信用3.5mmモノラルジャックx 1 | |
| RS-232（3ピンターミナルブロック）x 1 | |
| リレー（3ピンターミナルブロック） x 2 | |
| その他I/O | USBタイプA（ファームウェアアップデート用）x 1 |
| HDCP | 2.2/ 1.4 |
| CEC | 対応 |
| EDID | 14種類の記録されたEDID情報、カスタムEDID保存、またはバイパス |
| 最大解像度 | 4K UHD@60 4:4:4（18Gbps） |
| 入力電源 | DC 5V / 1A |
| 消費電力 | 2W |
| 動作温度 | -5～55℃ |
| 保存温度 | -25～70℃ |
| 動作/保存湿度 | 20～90%（結露のなきこと） |
| 本体寸法 | 120 x 84 x 28mm（突起物含まず） |
| 本体重量 | 約300g |
| 同梱物 | ACアダプター x 1 / DC接続ケーブル x 1 / IR送信ケーブル x 1 / RS-232接続ケーブル x 1 / 3ピンターミナルブロック x 3 / 専用マウントブラケットx 2（ネジ x 4） / 本体用ゴム脚 x 4 / 保証書 x 1 |
| 製品保証 | ご購入日より3年間 |
| 適合認証 | FCC / CE / PSE（ACアダプター） / RoHS |
*1) EDID検知機能の自動認識によるフォーマット変換は4K及び1080pのみ対応です。
*2) 全てのHDMIシンク機器での表示を保証するものではありません。
※以下①～④の機能はサポートしておりません。
①4K2K@60 4:2:2から1080Pへのダウンスケーリング。
②カラースペースの変換。（4:4:4→4:2:0等）
③フレームレートの変換。（60→59.94等）
④インターレースとプログレッシブの変換。（1080p59.94→1080i59.94等）
※ ARCは非対応です。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※本機はドルビー（*1）デジタルサラウンド、DTS（*2）デジタルサラウンドシステムを搭載しています。
*1 ドルビーラボラトリーズからの実施権に基づき製造されています。Dolby、ドルビー、Dolby Atmos、Dolby Audio、Dolby Vision、 “AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。
*2 DTSの特許については http://patents.dts.comをご覧ください。DTS社からの実施権に基づき製造されています。 DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。
© DTS, Inc. All Rights Reserved.
※ 全ての機器との動作を保証するものではありません。
※ 仕様は改良の為、予告なく変更する場合がございます。
