4x2 4K HDMI マトリックススイッチャーCMX42AB

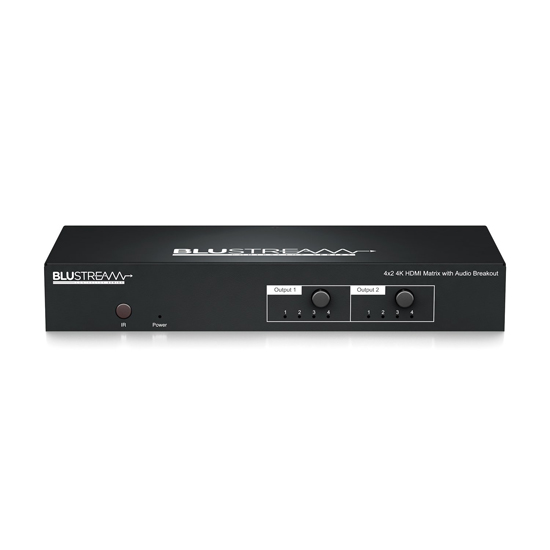

CMX42AB
CMX42AB_BACK
  • HDMI入力 4系統 出力 2系統
  • 最大解像度4K 60Hz4:4:4対応
  • HDRを含むHDMI 2.0(18Gbps)対応
  • HDCP 2.2準拠
  • EDIDエミュレータ機能搭載
  • HDMIオーディオフォーマット対応(Dolby/DTS)
  • オーディオディエンベデッド機能(アナログ/デジタル同時出力)
  • 多様な制御方法|本体ボタン、IR信号、RS-232
  • RS-232コマンドパススルー機能でUSBマトリックス[型番:MX44KVM] と連携可能

ダイレクトショップ

型番: CMX42AB
本体価格: OPEN
JANCODE: 4582169237061

 ダイレクトショップ

Introduction

 CMX42ABは、最大18Gbps(4K60Hz 4:4:4) HDMI信号に対応する4入力2出力HDMIマトリックススイッチャーです。
 EDIDエミュレータ機能を搭載し、全ての入力を同一EDIDに設定または個別に設定が可能。複数の異なる映像フォーマット出力に対応したソースを接続する場合でも、本機に任意EDIDを設定することで送出するソース毎で発生しうるディスプレイでの表示トラブルを防止します。※1
 また、オーディオ信号のディエンベデッド機能を搭載しており、ソースからのデジタル・アナログオーディオ信号を他の音響機器への送出が可能です。

 各入出力端子の切り替えや設定は、本体フロントパネルに搭載したボタンや付属のIRリモコン以外に、シリアル(RS-232)通信経由でのサードパーティーコントロールシステムとの統合が可能です。
 それぞれのHDMI端子に割り当てられたIR入出力端子に、付属のIR送信ケーブル・IR受信ケーブルを接続することで、ディスプレイ側からソース側へIR信号を伝送してソース機器の制御が可能で、環境に応じた制御方法を構築できます。

 また、Blustream製品はソース切り替え用のRS-232コマンドが統一されているため、シリアル(RS-232)通信コマンドパススルー機能を搭載した、4x4 USB 3.0 KVMマトリックス[型番:MX44KVM]と接続することで、HDMIとUSB 3.0信号を同時に制御可能なKVM(Keyboard、Video、Mouse)システムの構築が可能です。

 シンプルなインターフェイスでありながら多彩な制御方法に対応し、入力端子ごとにEDID設定が可能なCMX42ABは、デジタルサイネージ、会議室、病院、教室、セキュリティやコントロール室の監視用などの常設設備に最適な4入力2出力4K HDMI対応のマトリックススイッチャーです。

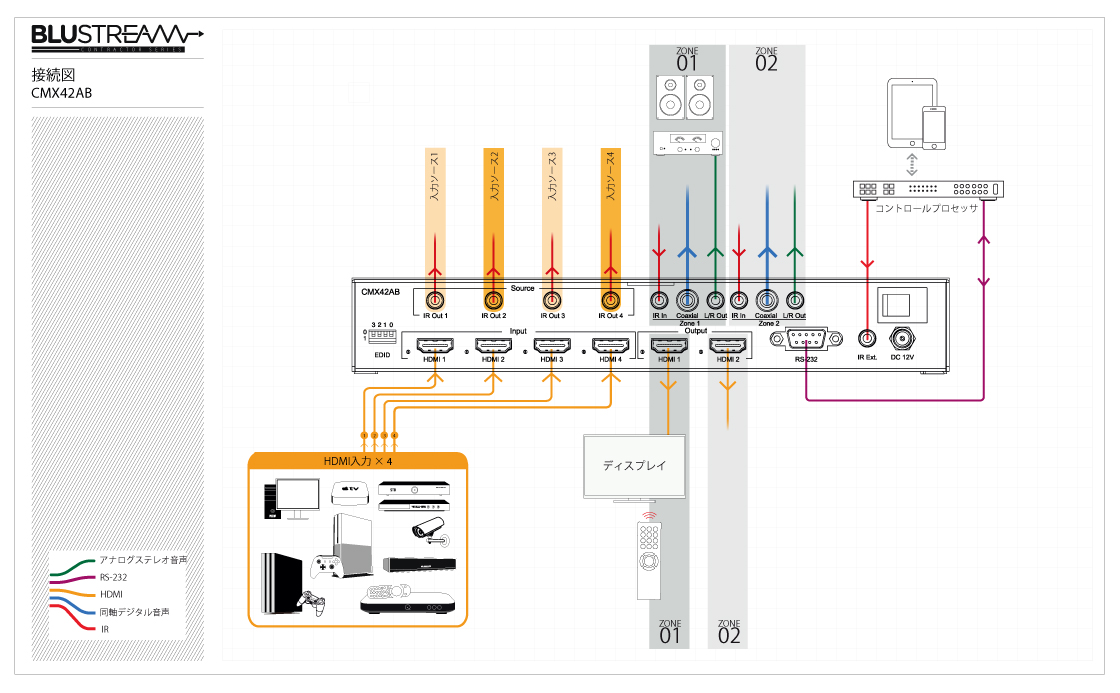

HDMI入力4系統、出力2系統の制御

最大4つの18Gbps(4K60Hz 4:4:4)までのHDMI信号を、最大2つの任意の出力端子へ切替え出力することができます。

HDMI入力4系統、出力2系統の制御

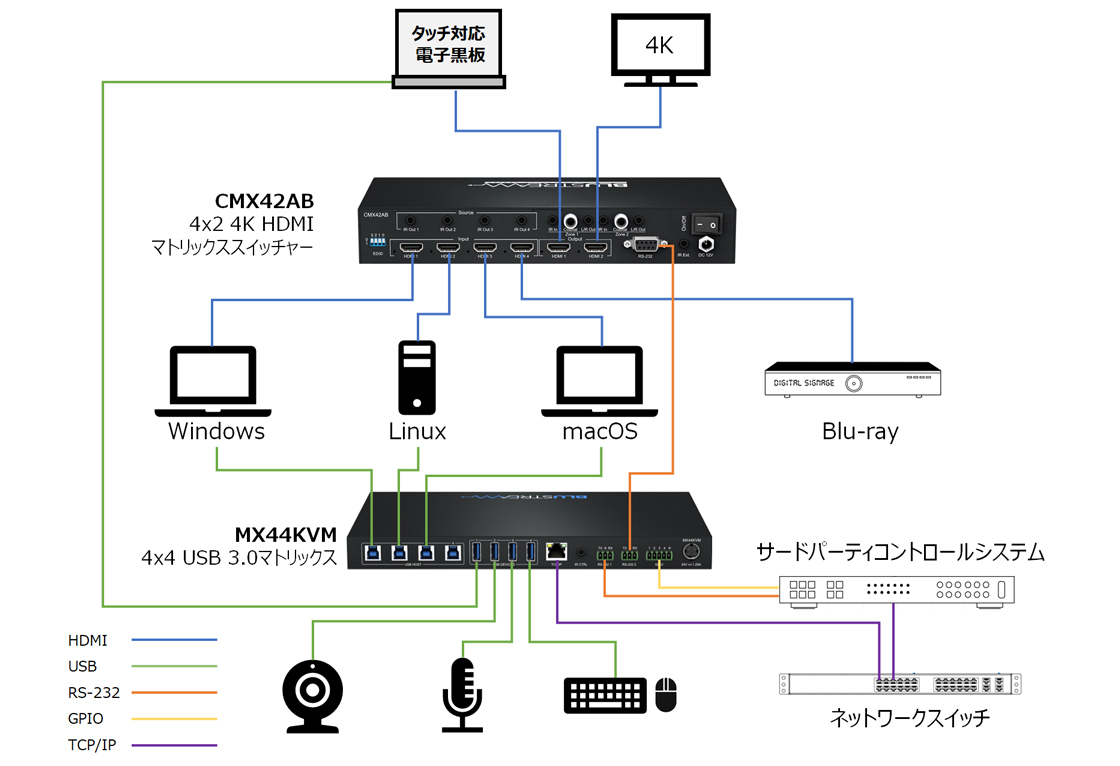

RS-232コマンドパススルー機能でUSBマトリックス[型番:MX44KVM] と連携可能

Blustream製品のソース切り替え用RS-232制御コマンドは統一しているため、本機のシリアル(RS-232)通信コマンドパススルー機能で、USBマトリック [型番:MX44KVM]と連動可能です。USB 3.0信号とHDMI信号を同時に切り替え可能なKVM(Keyboard、Video、Mouse)簡易システムを構築することができます。

RS-232コマンドパススルー機能でUSBマトリックス[型番:MX44KVM]と連携可能

製品仕様

製品型番 CMX42AB
映像・音声入力 HDMI HDMI タイプA x4
HDCP 1.4/2.2、HDR対応 ※2 ※3
映像:最大解像度4096x2160@60Hz 4:4:4対応
映像・音声出力 HDMI HDMI タイプA x2
S/PDIF 同軸デジタルRCA x1 最大8chオーディオ信号
アナログ 3.5㎜ステレオミニジャック x1 ステレオ音声のみ
EDID機能 搭載(ディップスイッチ・シリアル(RS-232)通信コマンド)
その他入出力 IR信号入力 3.5㎜ステレオミニジャックx3 (内1系統専用IRリモコン受信ケーブル受信用)
IR信号出力 3.5㎜モノラルミニジャックx4
制御 IR信号入力 3.5㎜ステレオミニジャックx1
シリアル(RS-232) D-sub9ピンコネクタ(メス)x1 全二重57600bpsのみ対応
伝送距離 IR信号入力 最大3m
HDMI 最大5m
本体寸法 255 x 104 x 40 mm (突起物含まず)
本体重量 約990g
動作温度 0℃~40℃
保存温度 -20℃~60℃
動作湿度 10%~90%(結露なきこと)
入力電源 DC 12V 2A
消費電力 最大 6W
同梱物 CMX42AB本体 x1 / 専用ACアダプター x1 / 専用IRリモコン x1 / IR受信ケーブル x3 / IR送信ケーブル x4 / 専用マウントブラケット x2(ネジ x6本)/ 本体用足 x4(ネジ x4本、本体に取り付け済) / 注意事項・保証書 x1
製品保証 ご購入から3年間
適合認証 FCC/CE/PSE(ACアダプターのみ)/RoHS

※1 シリアル(RS-232)で設定する必要があります。
※2 4K60Hz 4:4:4 HDRのみ対応。
※3 CECパススルー対応していません。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 記載されているソフトウェア名・製品名・サービス名などは各社の商標、または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 画像は全てイメージです。
