4x4 4K HDMIマトリックススイッチャーCMX44CS

CMX44CS

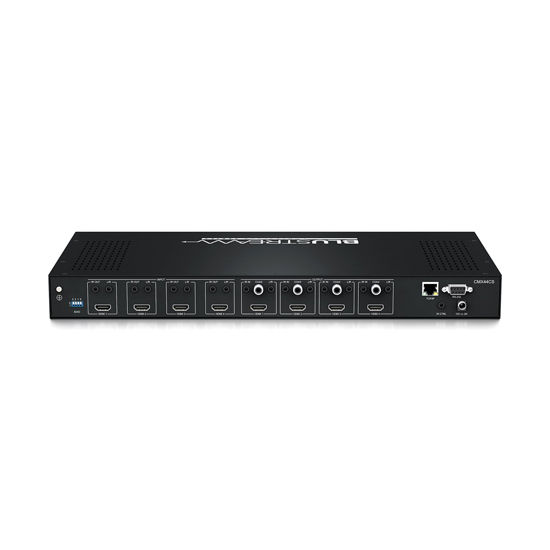

CMX44CS_BACK
  • HDMI入出力 各4系統
  • 最大4K 60Hz4:4:4対応
  • HDRを含むHDMI 2.0(18Gbps)対応
  • HDCP 2.2準拠
  • 自動ダウンスケーリング出力機能※1 ※2
  • HDMIオーディオフォーマット対応(Dolby/DTS)
  • オーディオエンベデッド・ディエンベデッド機能(アナログ/デジタル同時出力)
  • 多様な制御方法に対応(フロントパネル、IRリモコン、RS-232、TCP/IP、ウェブGUI)
  • 様々な方法で設定可能なEDID(DIPスイッチ、ウェブGUI、APIコマンド)
  • IRルーティング機能(IR受信ケーブル x5、IR送信ケーブル x4付属)
  • ラックマウント1U対応(マウントキット付属)
  • 4x4 USB 3.0 KVMマトリックス[型番:MX44KVM]と連携可能

ダイレクトショップ

型番: CMX44CS
本体価格: OPEN
JANCODE: 4582169236941

 ダイレクトショップ

Introduction

 CMX44CSは、最大18Gbps(4K60Hz 4:4:4)までのHDMI信号に対応する4入力4出力HDMIマトリックススイッチャーです。
 自動ダウンスケーリング出力機能搭載で4K液晶モニターやフルHD液晶モニター等が混在した接続環境でも、接続された映像表示機器に適した映像フォーマットにて表示が可能です。※1 ※2
 オーディオ信号のエンベデッド・ディエンベデッド機能を搭載しているので、外部オーディオ信号をHDMI信号に重畳したルーティングや、出力ソースからのオーディオ信号を他の音響機器への送出が可能となります。

 各入出力端子の切替えや設定は、本体フロントパネルに搭載したボタンや付属のIRリモコン、ウェブGUI経由で制御できる他、IR信号、RS-232、TCP/IP経由でのサードパーティーコントロールシステムとの統合が可能です。
 それぞれのHDMI端子に割り当てられたIR入出力端子に、付属のIR送信ケーブル・IR受信ケーブルを接続することで、ディスプレイ側からソース側へIR信号を伝送してソース機器の制御が可能で、環境に応じた制御方法を構築できます。

 また、Blustream製品はソース切り替え用のRS-232コマンドが統一されているため、シリアル(RS-232)通信コマンドパススルー機能を搭載した、4x4 USB 3.0 KVMマトリックス[型番:MX44KVM]と接続することで、HDMIとUSB 3.0信号を同時に制御可能なKVM(Keyboard、Video、Mouse)システムの構築が可能です。

 シンプルなインターフェイスでありながら多彩な制御方法に対応し、自動ダウンスケーリング出力機能を搭載したCMX44CSは、デジタルサイネージ、会議室、病院、教室、セキュリティやコントロール室の監視用などの常設設備に最適な4入力4出力4K HDMI対応のマトリックススイッチャーです。

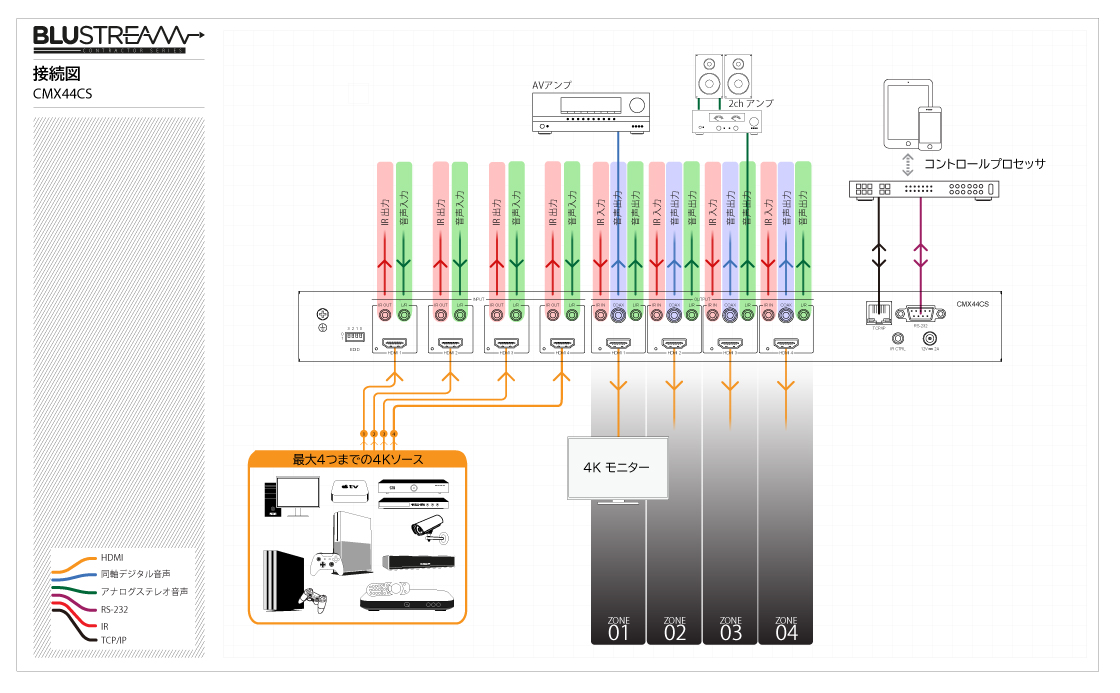

HDMI入出力 各4系統の制御

最大4つの18Gbps(4K60Hz 4:4:4)までのHDMI信号を、最大4つの任意の出力端子へ切替え出力することができます。※3

 HDMI入出力 各4系統の制御

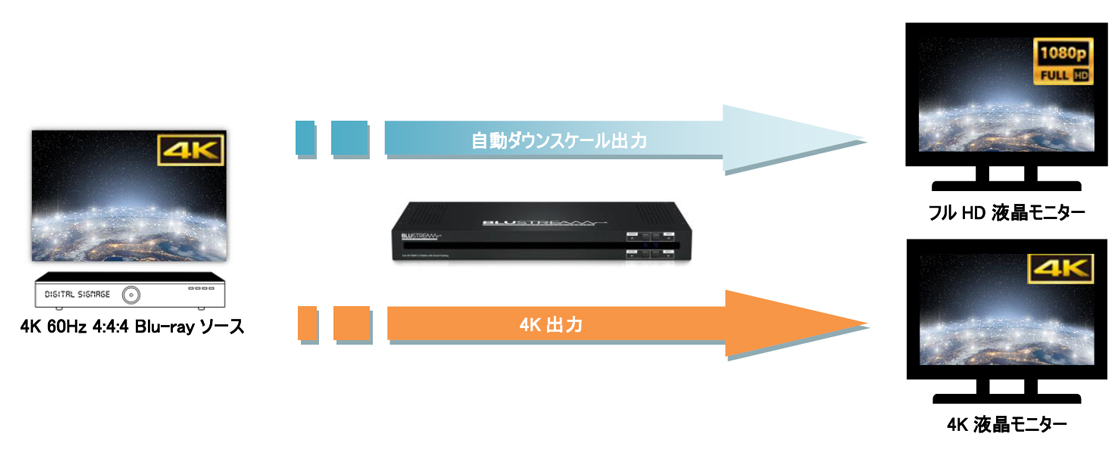

自動ダウンスケーリング出力機能

4K液晶モニターやフルHD液晶モニター等が混在した接続環境でも、各映像表示機器に適した映像フォーマットにて表示が可能。※1 ※2

自動ダウンスケーリング出力機能

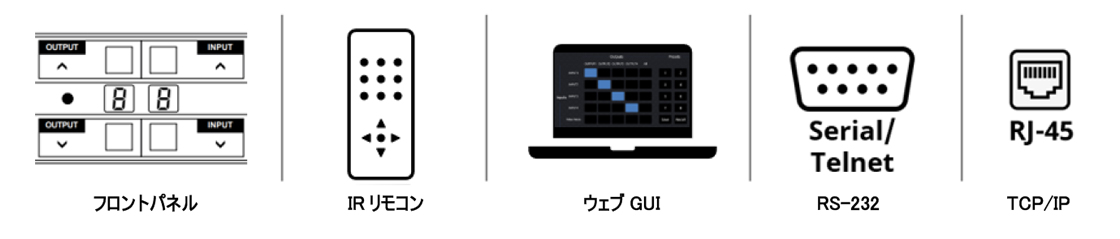

多彩な制御方法

各種ソース選択や設定は、フロントパネルボタンや付属のIRリモコン、ウェブGUI、RS-232やTCP/IP経由のAPIコマンドで制御できます。
また、各HDMI端子それぞれに割り当てられたIR入出力端子に、付属のIR受信ケーブル・IR送信ケーブルを接続することでソース機器用のIRリモコンでソース機器の制御も可能となります。

多彩な制御方法

4x4 USB 3.0 KVMマトリックス[型番:MX44KVM]と連携可能

MX44KVMは、最大4台のホストPC間でUSBデバイスを切り替え・共有が可能なBlustream製4x4 USB 3.0 KVMマトリックスデバイスです。
Blustream製品はソース切り替え用のRS-232コマンドが統一されているため、MX44KVMのシリアル(RS-232)通信コマンドパススルー機能で、下図のように接続することで容易にHDMI信号とUSB 3.0信号を同時に制御可能なKVM(Keyboard、Video、Mouse)システムを構築できます。

トークオーバー機能

製品仕様

製品型番 CMX44CS
最大伝送帯域 HDMI 2.0(18Gbps)
HDR 対応
CEC 非対応
ARC 非対応
HDCP 2.2/1.4 対応
EDID 本体DIPスイッチ、付属IRリモコン、ウェブGUI、APIコマンドにて設定
最大入力解像度 HDMI 4K 60Hz4:4:4
最大出力解像度 HDMI 4K 60Hz4:4:4 ※4
HDMIオーディオフォーマット Dolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Master Audio
IRルーティング 対応
入力端子 映像 HDMIタイプA x4
音声 アナログ音声 3.5mmステレオジャック x4
出力端子 映像 HDMIタイプA x4
音声 アナログ音声 3.5mmステレオジャック x4 / 同軸デジタル音声RCA(SPDI/F) x4
その他端子 3.5mmモノラルジャックx4(IR送信ケーブル用)/ 3.5mmステレオジャックx5(IR受信ケーブル用)※5 / RS-232(メス) x1、RJ-45(ウェブGUI用) x1
本体寸法 440 x 225 x 45 mm (突起物含まず)
本体重量 約2,450g
動作温度 0℃~40℃
保存温度 -20℃~60℃
動作湿度 -20% 〜90%(結露なきこと)
入力電源 DC 12V
消費電力 最大 24W
同梱物 ACアダプター x1 / IRリモコン x1 / IR送信ケーブル x4 / IR受信ケーブル x5 / 専用ラックマウントブラケット x2(ネジ x6) / 本体用足 x4(ネジ x4) / 注意事項・保証書 x1
製品保証 ご購入から3年間
適合認証 FCC/CE/PSE(ACアダプターのみ)/RoHS

※1 自動認識によるフォーマット変換は4K及び1080pのみ対応です。全てのHDMIシンク機器での表示を保証するものではありません。
※2 プログレッシブとインターレース間の変換はできません。
※3 出力の切替え速度は約3秒です。
※4 ダウンスケーリング機能で、4K 60Hz 4:2:0や1080p対応のディスプレイで、4K 60Hz 4:4:4のビデオを表示可能です。
※5 IR受信ケーブル接続用の3.5mmステレオジャックは、付属IRリモコンにて本体制御用のIR CTRL端子(x1)と、主にサードパーティ製IRリモコンでソース機器制御用のIR IN(x4)があります。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 記載されているソフトウェア名・製品名・サービス名などは各社の商標、または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 伝送距離はご利用環境などによって変動します。
※ 仕様は改良の為、予告なく変更する場合がございます。

入力対応フォーマット一覧表

入力端子 解像度 周波数 (Hz)
HDMI(TV) 2160p 23.976 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
1080p 23.976 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60
1080i 50 / 59.94 / 60
720p 25 / 29.97 / 30 / 50 / 59.94 / 60
576p 50
576i 50
480p 59.94 / 60
480i 59.94 / 60
HDMI(PC) 640×480 60
800×600
1024×768
1280×720
1280×800
1280×960
1280×1024
1360×768
1366×768
1440×900
1680×1050
1600×1200
1920×1080
1920×1200

※2160p の Y.Cb.Cr 4:4:4 は 8bit のみ対応です。
※Y.Cb.Cr 4:2:0 は 2160p 50/59.94/60Hz のみ対応です。
