3G-SDI対応ルーティングスイッチャー 16入力16出力モデルRS_16X16

  • SDIルーティングスイッチャー
  • SD・HD・3G-SDI/ DVB-ASI/ リファレンス(BB、Tri)入力対応
  • RS-422リモートコントロール機能
  • ボタン操作ロック機能、プリセットメモリ機能(最大4メモリ)
  • 19インチラックマウント対応(1Uサイズ)
  • 抜け防止DCコネクタと、電源二重化に対応

ダイレクトショップ

型番: RS_16X16
本体価格: OPEN
JANCODE: 4582169232912

 ダイレクトショップ

Introduction

 【RS_16X16】は、SMPTE規格に準拠したSD/HD/3G-SDI信号を切替可能 な16入力16出力ルーティングスイッチャーです。本体前面のLEDボタンは各SDI入出力に対応しており、ON/OFF操作が視覚的に分かりやすく、スイッチング操作がスピーディーに行えます。 また、ボタン操作ロック機能を搭載。操作不要の時は本体のLEDボタンにてロックを掛けておく事が可能で、意図しないスイッチング操作を防ぎます。

 全入出力端子の組み合わせを保持するプリセットメモリ機能も搭載しており、本体前面のLEDボタンにて最大4メモリまで組み合わせの保存・呼び出しが可能です。頻繁に利用する入出力の組み合わせを保持する事で、運用時の利便性・操作性が向上します。このほか、RS-422を利用しての外部制御に対応。離れた場所にあるPCからコマンドを送信して、スイッチング制御が可能です。

 DC電源コネクタは、抜け防止機構を採用。不用意な電源ケーブル抜けを防ぎます。また、DC電源コネクタを2口搭載しており、デュアル電源に対応。片側のACアダプターから電源給電が出来ない等の事故が発生しても、もう一方のACアダプターから電源が継続供給される事で安定運用が行えます。各ACアダプターからの給電状況は本体前面のステータスLEDにて一目で確認できます。 【RS_16X16】は、放送局、イベント・ライブ会場やスタジアム等の複数のSDI入出力を利用した環境に最適な、コストパフォーマンスの高いSDIルーティングスイッチャーです。

特長

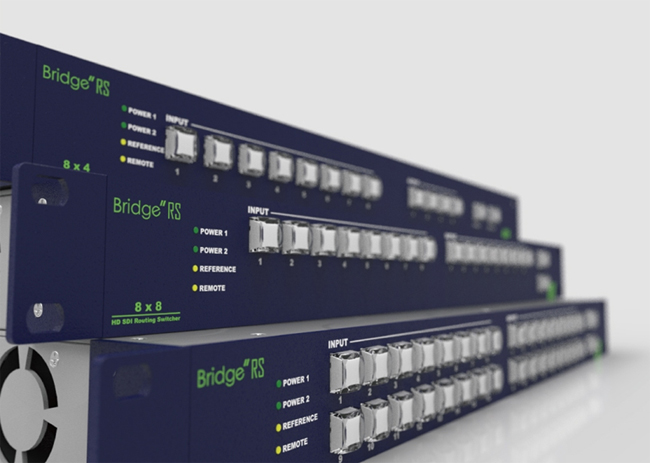

SDIルーティングスイッチャー

本体前面ボタンやリモートコントロールにより、SDI信号を切替・出力します。 各SDI入出力に対応したLEDボタンを本体前面に搭載しており、ON/OFF操作が視覚的に分かりやすく、スイッチング操作もスピーディーに行えます。

SDIルーティングスイッチャー

SD・HD・3G-SDI/ DVB-ASI/ リファレンス(BB、Tri)入力対応

SD/HD/3G-SDIのマルチフォーマットSDI及びDVB-ASIに対応。フォーマットの異なる信号を入力した場合でも、入力信号フォーマットを自動認識しリクロック出力します。また、リファレンス入力はTriとBB信号に対応します。

SD・HD・3G-SDI/ DVB-ASI/ リファレンス(BB、Tri)入力対応

RS-422リモートコントロール機能

RS-422を利用しての外部制御に対応。離れた場所にあるPCからコマンドを送信して、スイッチング制御が可能です。*1)

ボタン操作ロック機能、プリセットメモリ機能(最大4メモリ)

意図しないボタン操作による運用ミスを防ぐため、前面LEDボタンの操作ロック機能を搭載。 また、全入出力端子の組み合わせを保持するプリセットメモリ機能を搭載。最大4メモリまで保存・呼び出しが可能です。プリセットメモリの保存と呼び出しは、本体前面のLEDボタンで行います。頻繁に利用する入出力の組み合わせを保持する事で、運用時の利便性・操作性が向上します。

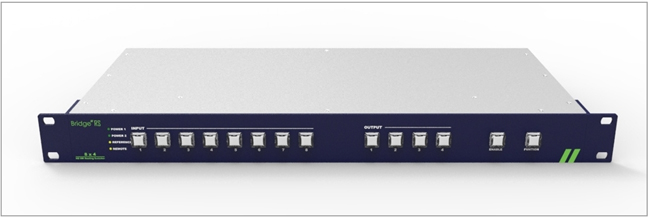

19インチラックマウント対応(1Uサイズ)

EIA規格の19インチラックマウントに対応しており、高さ1Uサイズにて取付けが可能です。

19インチラックマウント対応(1Uサイズ)

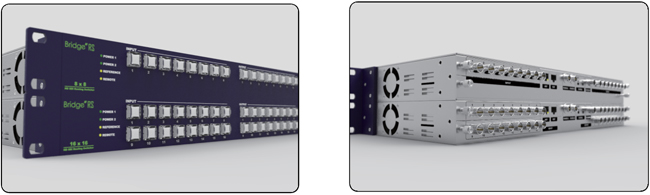

抜け防止DCコネクタと、電源二重化に対応

「RS_16X16」は、DC電源コネクタに抜け防止機構を採用。不用意な電源ケーブル抜けを防ぎます。 また、DC電源コネクタを2口搭載しており、デュアル電源に対応。片側のACアダプターから電源給電が出来ない等の事故が発生しても、もう一方のACアダプターから電源が継続供給される事で安定運用が行えます。各ACアダプターからの給電状況は本体前面のステータスLEDにて一目で確認できます。

抜け防止DCコネクタと、電源二重化に対応

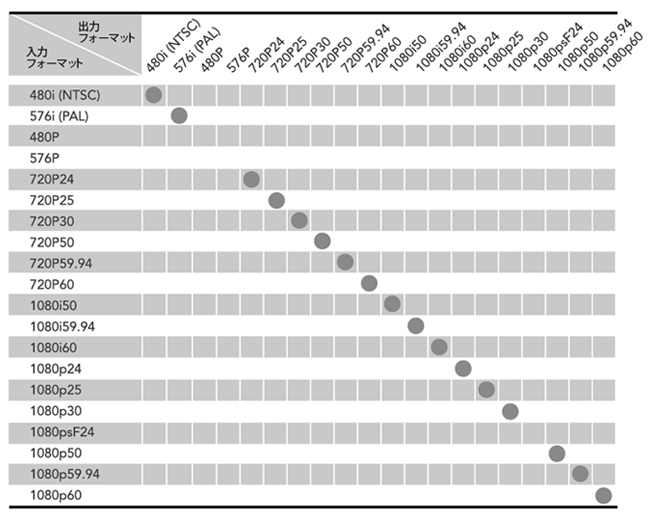

入出力対応フォーマット

入出力対応フォーマット

対応SDI規格

SMPTE 125M: NTSC (480i 59.94), PAL (576i 50)
SMPTE 296M: 720p (60/59.94/50)
SMPTE 274M,SMPTE 292M: 1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98)
SMPTE 424M: 1080p (60/59.94) 3G
SMPTE 425M(レベルAのみ)

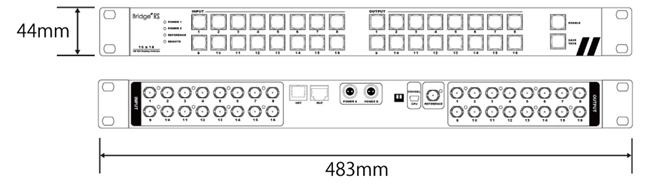

外観

外観

製品仕様

製品型番 RS_16X16
入力信号 SDI(DVB-ASI) x 16
出力信号 SDI(DVB-ASI) x 16
同期信号入力 1系統:Tri、BB信号(BNCコネクタ)
外部制御 RS-422(RJ-45コネクタ)*1)、 LAN(RJ-45コネクタ)
電源 ACアダプター
入力電圧 DC12V/3.33A
消費電力 最大40W
動作温度 0℃ ~ 60℃
動作湿度 0% ~ 90% (結露なきこと)
本体サイズ 483 x 91 x 44 (mm)
本体重量 約2Kg
付属品 ACアダプターx2、取扱説明書
適合認証 FCC/ CE/ PSE(ACアダプター)/ RoHS
保証 1年間

*1) RS-422制御は、別途市販品のUSB toRS-422(RJ45)変換機器及び推奨ソフトウェアが必要です。
※伝送距離はご利用環境により異なります。
※外観、および各仕様につきましては改良のため予告なく変更する場合がございます。予めご了承ください。
