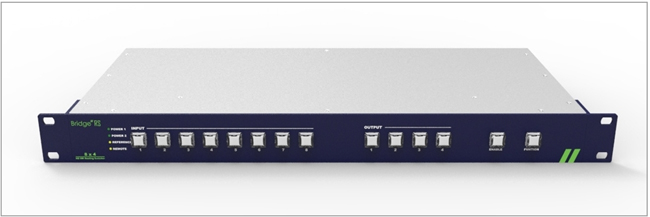

3G-SDI対応ルーティングスイッチャー 8入力4出力モデルRS_8X4

【RS_8X4】は、SMPTE規格に準拠したSD/HD/3G-SDI信号を切替可能な8入力4出力ルーティングスイッチャーです。本体前面のLEDボタンは各SDI入出力に対応しており、ON/OFF操作が視覚的に分かりやすく、スイッチング操作がスピーディーに行えます。 また、ボタン操作ロック機能を搭載。操作不要の時は本体のLEDボタンにてロックを掛けておく事が可能で、意図しないスイッチング操作を防ぎます。

全入出力端子の組み合わせを保持するプリセットメモリ機能も搭載しており、本体前面のLEDボタンにて最大4メモリまで組み合わせの保存・呼び出しが可能です。頻繁に利用する入出力の組み合わせを保持する事で、運用時の利便性・操作性が向上します。このほか、RS-422を利用しての外部制御に対応。^*2) 離れた場所にあるPCからコマンドを送信して、スイッチング制御が可能です。　 【RS_8X4】は4系統SDI出力の他に、1系統のHDMI出力端子を搭載。SDIモニターが無い環境でも、民生用モニターとHDMI接続してモニタリング用途としてご利用可能です。

　放送局、イベント・ライブ会場やスタジアム等の複数のSDI入出力を利用した環境に最適な、コストパフォーマンスの高いSDIルーティングスイッチャーです。

SDIルーティングスイッチャー

本体前面ボタンやリモートコントロールにより、SDI信号を切替・出力します。　各SDI入出力に対応したLEDボタンを本体前面に搭載しており、ON/OFF操作が視覚的に分かりやすく、スイッチング操作もスピーディーに行えます。

SD・HD・3G-SDI/ DVB-ASI/ リファレンス（BB、Tri）入力対応

SD/HD/3G-SDIのマルチフォーマットSDI及びDVB-ASIに対応。フォーマットの異なる信号を入力した場合でも、入力信号フォーマットを自動認識しリクロック出力します。また、リファレンス入力はTriとBB信号に対応します。

モニタリング用HDMI出力端子搭載

「RS_8X4」は、SDI4出力の他に1系統のHDMI出力端子を搭載しており、プレビューモニターとの接続が可能です。^*1)

RS-422リモートコントロール機能

RS-422を利用しての外部制御に対応。離れた場所にあるPCからコマンドを送信して、スイッチング制御が可能です。^*2)

ボタン操作ロック機能、プリセットメモリ機能（最大4メモリ）

意図しないボタン操作による運用ミスを防ぐため、前面LEDボタンの操作ロック機能を搭載。 また、全入出力端子の組み合わせを保持するプリセットメモリ機能を搭載。最大4メモリまで保存・呼び出しが可能です。プリセットメモリの保存と呼び出しは、本体前面のLEDボタンで行います。頻繁に利用する入出力の組み合わせを保持する事で、運用時の利便性・操作性が向上します。

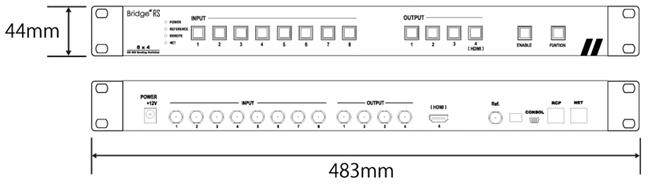

19インチラックマウント対応（1Uサイズ）

EIA規格の19インチラックマウントに対応しており、高さ１Uサイズにて取付けが可能です。

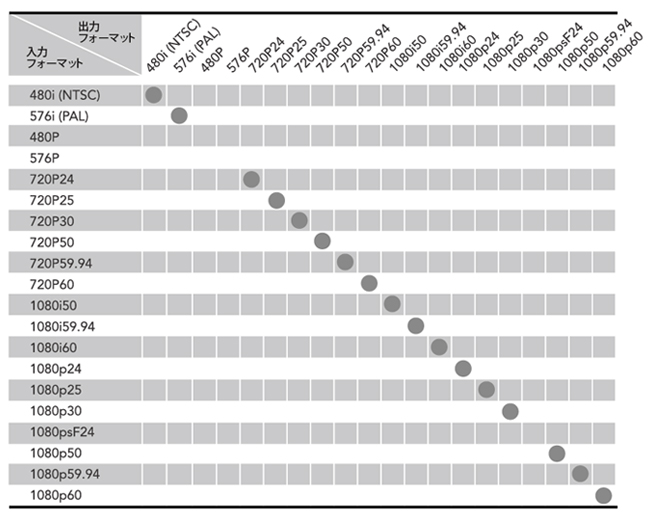

SMPTE 125M： NTSC (480i 59.94), PAL (576i 50)
SMPTE 296M： 720p (60/59.94/50)
SMPTE 274M,SMPTE 292M： 1080i (60/59.94/50)　1080p (30/29.97/25/24/23.98)
SMPTE 424M： 1080p (60/59.94) 3G
SMPTE 425M（レベルAのみ）
