トップ > 製品情報 > 3G-SDI入出力対応フルHD液晶パネル搭載 21.5型ワイド業務用マルチメディアディスプレイ「SH2150S」

3G-SDI入出力対応フルHD液晶パネル搭載 21.5型ワイド業務用マルチメディアディスプレイイ「SH2150S」



  • ■ 高解像度(1920x1080)、広視野角(水平178°/垂直178°)、高コントラスト(3000:1)の超高精細液晶パネル採用
  • ■ 3G-SDI入出力端子搭載 (※1)
  • ■ アナログ・デジタル両信号入力対応
    (HDMI・DVI-D・VGA・Sビデオ・ビデオ入力端子搭載)
  • ■ PinP(ピクチャーインピクチャー)機能、
     PbyP(ピクチャーバイピクチャー)機能(※2)
  • ■ 強固なメタル筐体採用と24時間連続稼働可能なタフネス設計
  • ■ 壁掛け用VESA規格FPMPMI 100x100mm対応
  • ■ 約90°無段階調節可能な自立スタンド
      [型番:SH_STD](別売オプション)



型番: SH2150S
本体価格: OPEN
JANCODE: 4582169233070








■Introduction

「SH2150S」は高解像度(1920x1080)、広視野角(水平178°/垂直178°)及び高コントラスト(3000:1)のLED液晶パネルを採用。 様々な環境でもご利用いただける様に接続インターフェースはSDI・HDMI・DVI-D・VGA・Sビデオ・コンポジットビデオ(BNC)入力の各端子を搭載。 またSDI入力端子から入力された映像信号をそのままパススルー出力できるSDI出力端子も搭載しており、本モニターに入力されたSDI信号を他の映像録画機器や液晶モニターなどに接続することが可能となります。 SDI接続はSMPTE 424M/SMPTE 292M/SMPTE 259M入力に対応。HDMI・DVI-D接続では最大1080p60まで、VGA接続では最大1920x1080までの映像信号入力に対応します。

本体背面部に搭載されたメニューボタンにより各種設定ができます。 2つの異なった(デジタル/アナログ)映像信号の同時入力に対応し、小窓で映像表示するP in P(ピクチャーインピクチャー)機能と、画面を左右に分割して表示するP by P(ピクチャーバイピクチャー)機能を搭載します。監視カメラとパソコン画面を同時に表示させてモニタリングするなどの場面でもご活用いただけます。 また、付属のリモコンと本体モニターには「受信リモコンモード機能」を搭載。 リモコンとモニター各々に割り振ったID番号(0~99で任意設定)が一致しないと操作できないようになり、本製品を2台以上並べた時かつ特定の個体のみを操作したい場合にはリモコンで誤操作しないように設定することが可能です。

筐体には堅牢なメタルハウジングを採用。 また、長時間使用に耐えられるタフネス設計になっており24時間連続稼働が可能。産業用機器への組込み用途等でもご利用いただけます。本体背面にはVESA規格FPMPMI 100x100mmの壁掛け用ネジ穴とスタンド背面にも壁掛け用フック穴を搭載し壁掛けでの設置も可能です。 また別売りオプションとして約90°まで無段階のチルト調整可能な自立スタンド[型番:SH_STD]をご用意。背面の壁掛け用ネジ穴を使って簡単に装着が可能で、モニターを様々な角度に設置・調節ができる便利な設計となっています。

高解像度フルHD液晶パネルに強固なメタル筐体を採用し、SDI入出力など多彩な接続端子を兼ね備えた 3G-SDI入出力対応フルHD液晶パネル搭載業務用マルチメディアディスプレイ21.5型 [型番:SH2150S]は、撮影現場でのモニター、PCモニター、工場ラインでの監視用、教育施設、展示会、各種イベント、ショールーム、ビデオ会議、デジタルサイネージ、機器への組み込み等、あらゆる業務用途から産業用組込みまでさまざまな利用用途でのご利用に最適な業務用液晶モニターです。

■特長

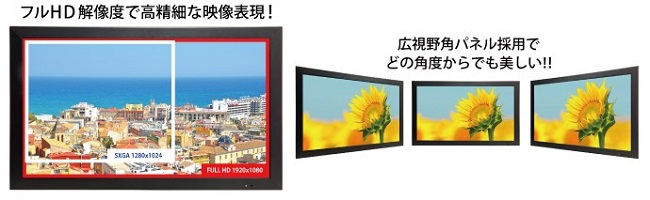

高解像度、広視野角、高コントラストの超高精細液晶パネル採用
高解像度(1920x1080)、広視野角(水平178°/垂直178°)及び高コントラスト(3000:1)の21.5型ワイド液晶パネルを採用。高精細パネルで鮮明な色彩での映像表示を可能としました。

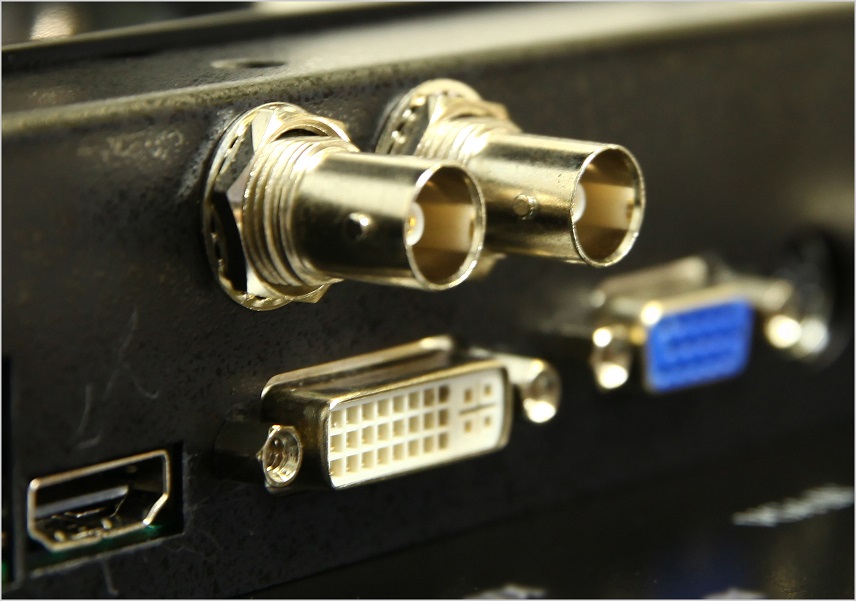

3G-SDI入出力端子搭載
SMPTE424M/SMPTE 292M/SMPTE 259Mに対応のSDI入力端子を搭載。また、SDI入力端子から入力された映像信号をそのままパススルー出力できる SDI出力端子も搭載しています。これにより本製品に入力されたSDI信号を他の映像録画機器や液晶モニターなどに接続が可能となります。(*1)

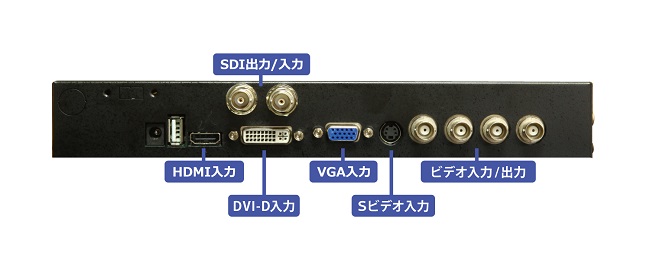

アナログ・デジタル両信号入力対応 HDMI・DVI-D・VGA・Sビデオ・ビデオ入力端子搭載
HDMI(HDCP非対応)・DVI-D・ミニD-Sub15ピン(VGA)・Sビデオ・コンポジットビデオ(BNC)端子を搭載しアナログ・デジタル両入力に対応。 さまざまな機器との接続時に用途に合わせてご利用いただけます。



PinP(ピクチャーインピクチャー)機能、PbyP(ピクチャーバイピクチャー)機能
2つの異なる映像同時表示が可能で、小窓での映像表示できるPinP(ピクチャーインピクチャー)機能と画面を分割して表示するPbyP(ピクチャーバイピクチャー)機能を搭載します。 また、PinP機能では小窓の位置(四隅から選択)やサイズ(大・中・小から選択)を変更可能です。監視カメラとパソコン画面を同時に表示させてモニタリングしたり、 二つの映像を同時にチェックしたり、様々な場面でご活用いただけます。(*2)



強固なメタル筐体採用と24時間連続稼働可能なタフネス設計
機器への組み込みに適した強固なメタル筐体を採用。また、長時間使用に耐えられる設計となっており24時間連続稼働が可能。 産業用機器への組込み用途等でもご利用いただけます。



壁掛け用VESA規格FPMPMI 100x100mm対応
本体背面のVESA(FPMPMI)規格100x100mmネジ穴に取り付けられている為、スタンドを外し市販の壁掛け金具の利用が可能です。

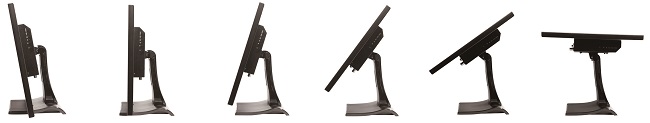

無段階チルト調節が可能自立スタンド[型番:SH_STD](オプション)
約90°まで無段階チルト調節が可能な自立スタンドをオプションでご用意しております。背面VESA穴を利用して取り付けできる便利な設計です。


■製品仕様

製品型番 SH2150S
画面サイズ 21.5インチ
アスペクト比 ワイド16:9
液晶タイプ VA
解像度 1920 x 1080
輝度(cd/m2) 250
コントラスト比 3000:1
表示色 約1670万色
視野角 178°/178°(H/V)
電源 DC12V
入力 3G-SDI (BNC) / HDMI(HDCP非対応)/ DVI-D(HDCP非対応) /
VGA(D-Sub15ピン) / ビデオ(BNC)x 2 / Sビデオ /
モノラルビデオ音声(RCA)x 2 / PC音声(3.5mmミニ)x 1
出力 3G-SDI (BNC) / ビデオ(BNC)x 2 / モノラルビデオ音声(RCA)x 2 (*3)
スピーカー 背面スピーカー モノラル(Lのみ)
消費電力 最大35W
動作温度 0℃~40℃
VESA(FPMPMI)規格 100 x 100 mm
外形寸法
(WxHxD)
532x323x76(㎜)
重量 約5.7kg
同梱物 VGAケーブル/RCA赤白ケーブル/ACアダプター/リモコン/取扱説明書
認証規格 FCC/CE/RoHS/PSE(ACアダプター)
(※1) 3G SDIはLEVEL Aに対応します。
(※2)デジタルとデジタル(SDIとHDMIまたはDVI-D,HDMIとDVI-D)、ビデオ1とビデオ2、ビデオ1・2とSビデオの組合せではPinP機能・PbyP機能はご利用いただけません。
(※3) 音声出力はビデオ入力選択時のみ有効です。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※画像は全てイメージです。


外形寸法図(pdf)

■入力対応フォーマット一覧表

信号/規格 解像度 周波数
SDI SMPTE 274M 576 50i
1080 50i
59.94i
60i
23.98p
24p
25p
29.97p
30p
SMPTE 296M 720 50p
59.94p
60p
SMPTE 425M
(Level Aのみ)
1080 50p
59.94p
60p
HDMI 480i 59.94 / 60Hz
480p 59.94 / 60Hz
576i 50Hz
576p 50Hz
720p 50 / 59.94 / 60Hz
1080i 50 / 59.94 / 60Hz
1080p 23.98 / 24 / 25 / 29.97 / 30 / 50 / 59.94 / 60Hz
DVI-D 640×350 85Hz
640×400 85Hz
720X400 85Hz
640X480 59.94 / 60 / 67 / 72 / 75 / 85Hz
800X600 56 / 60 / 72 / 75 / 85Hz
832X624 75Hz
848X480 60Hz
852X480 60Hz
1024X576 60Hz
1024X768 60 / 70 / 72 / 75 / 85Hz
1152X864 75Hz
1152X870 75Hz
1280X768 60 / 75 / 85Hz
1280X720 60Hz
1280X960 60 / 85Hz
1280X1024 60 / 75 / 85Hz
1360X768 60Hz
1400X768 60Hz
1400X1050 60Hz
1440X960 72Hz
1600X1024 60Hz
1680X1050 60Hz
1600X1200 60 / 65 / 70 / 75Hz
1792X1344 60Hz
1920X1080 60Hz
1920X1200 60Hz
VGA 640X350 85Hz
640X400 85Hz
640X480 59.94 / 60 / 67 /72 / 75 / 85Hz
720X400 85Hz
800X600 56 / 60 / 72 / 75Hz
1024X768 60 / 70 / 75Hz
1152X864 75Hz
1152X870 75Hz
1280X720 60Hz
1280X768 60 / 75Hz
1280X960 60Hz
1280X1024 60 / 75 / 85Hz
1360X768 60Hz
1365X1024 75Hz
1680X1050 60Hz
1600X1200 60 / 70 / 75 Hz
1920X1080 60Hz
1920X1200 60Hz
ビデオ NTSC
