アドバンスドコントロールモジュールACM200

ACM200
  • Blustreamマルチキャストシステムの設定やコントロールをウェブGUIで提供
  • 「ドラッグ・アンド・ドロップ」による直感的な表示ビデオ操作やモニタリング
  • ユーザ権限機能による操作権限割り当て
  • IR、RS-232、USB/KVM、オーディオ、ビデオ信号を個別にルーティング
  • ネットワークシステム設定の簡素化
  • 2つのLANポートを搭載しビデオ配信用と業務用等他の用途向けネットワークスイッチをブリッジ接続
    - 各ネットワークスイッチでのトラフィックパフォーマンスを最適化
    - 複雑な設定不要
    - LANポート毎に個別IPアドレス保持
    - マルチキャストシステムでのシンプルなTCP/IPコントロールを提供
  • RS-232やIR経由での外部システムからのマルチキャストシステムコントロール
  • 最大9x9迄のビデオウォール表示コントロール
  • ネットワークスイッチからのPoE電源で動作
  • DC(12V/1A)入力対応 ※ACアダプタ別売
  • iOSとAndroidアプリ経由でのコントロール
  • 他社製コントロールシステムとの統合
Blustream AV over IPについて

ダイレクトショップ

型番: ACM200
本体価格: OPEN
JANCODE: 4582169235890

 ダイレクトショップ

アプリダウンロード

関連ドキュメントダウンロード

Introduction

ACM200は、Blustream マルチキャストシステムで使用するビデオ配信用ネットワークスイッチと、その他、業務用等他の用途向けネットワークスイッチとをブリッジの役割として接続し各ネットワークスイッチでのトラフィックパフォーマンスを最適化するコントロールモジュールです。

ACM200を利用することでTCP/IP、RS-232、または、IR経由にてサードパーティコントロールシステムとの統合が可能となります。また、ACM200にはウェブインタフェースでのマルチキャストシステムの設定や「ドラッグ・アンド・ドロップ」での直感的な映像表示コントロールとIR、RS-232、USB/KVM、オーディオ、ビデオ信号の個別ルーティングが可能となる他、専用iOS/Androidアプリ「ドラッグ・アンド・ドロップTV ~ drag and drop TV ~」を利用することでスマートフォンやタブレットからのコントロールも可能となります。

マルチキャストシステム構築を行う上で複雑なネットワークインフラストラクチャーをより簡単に設定が可能となります。

サードパーティ制御機器導入時、制御コマンドについて事前にご相談ください。

ドラッグ・アンド・ドロップTV アプリ ~ drag and drop TV ~



技術情報

利用用途

  • 商業施設、空港、病院、学校、スポーツバーなどにおけるHDMI映像・音声の長距離伝送及びマトリックスシステムの構築
  • KVMエクステンダーとして、医療施設、倉庫、輸送管理センター、拡張型ワークステーションでのリモートアクセス
  • コントロールルームなどにおけるマルチスクリーンの構築
  • 大型イベント仮設施設におけるビデオウォール(最大9x9)型デジタルサイネージまたは、マトリックスシステムの構築
  • 商用または住宅用映像伝送・制御システムへの組み込み

製品外観

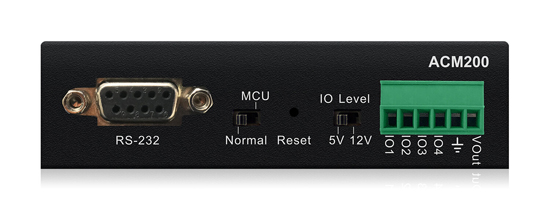

ACM200_front

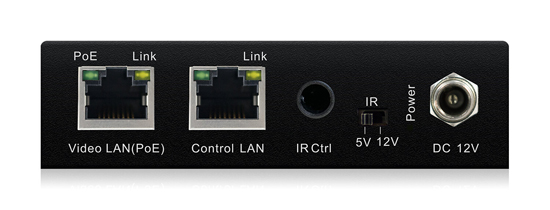

ACM200_back

製品仕様

製品型番 ACM200
I/O ネットワーク RJ-45 x 2
※ビデオ配信用ポートにてPoE(IEEE802.3af)対応
RS-232 Dサブ9ピン(メス)x 1
GPIO 6ピンターミナルブロック x 1
IR入力 3.5mmステレオジャック x 1
入力電源 PoE、またはDC 12V(ACアダプタ別売)
動作温度 0℃~40℃
保存温度 -20℃~60℃
動作湿度 10~90% ※結露なきこと
重量 約300g
寸法 96 x 110 x 26mm
同梱物 ACM200本体 x 1/ 3.5mmステレオピンジャックケーブル(IRコントロール用)x 1/ 6ピンターミナルブロック x 1/ 取付金具 x 2
製品保証 ご購入日より3年間
認証 FCC Class B/ CE/ RoHS

※ 仕様は改良の為、予告なく変更する場合がございます。
※ その他、記載されている会社名、商品名、サービス名は、各社の商標または登録商標です。​
※ サードパーティ制御機器導入時、制御コマンドについて事前にご相談ください。

関連製品

マルチキャスト UHD トランスミッタ

マルチキャスト UHD レシーバと併用して使用するトランスミッタです。

型番: IP200UHD-TX
標準価格: オープン
JANCODE: 4582169235852

 ダイレクトショップ
IP200UHD-TX

マルチキャスト UHD レシーバ

マルチキャスト UHD トランスミッタと併用して使用するレシーバです。

型番: IP200UHD-RX
標準価格: オープン
JANCODE: 4582169235869

 ダイレクトショップ
IP200UHD-RX

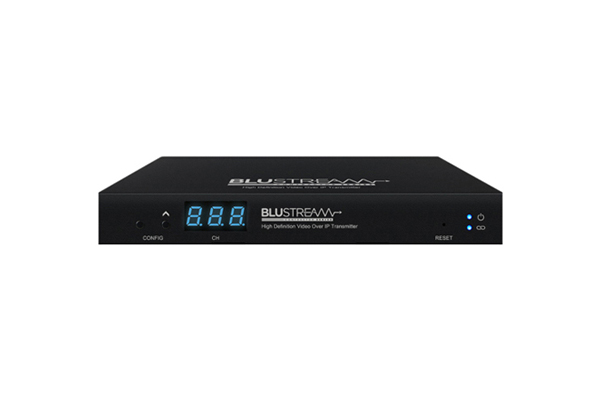

コントラクター FHD トランスミッタ
