マルチキャストUHD トランスミッタIP200UHD-TX

IP200UHD-TX
  • 1Gbpsネットワークスイッチを介してHDMI信号を低遅延で伝送
  • 運用上システムサイズ制限なし
  • LANケーブル1本でHDMI信号を最長100m伝送
  • 4Kのビデオ解像度対応(3840x2160 @30Hz 4:4:4、4096x2160 @24Hz 4:4:4、4K @60Hz 4:2:0)
  • HDMIオーディオフォーマットに対応(Dolby TrueHD、Dolby Digital Plus、DTS-HD Masterなど)
  • ビデオ、オーディオ、IR、RS-232、USB/KVM 信号の個別ルーティング管理
  • PoE(Power over Ethernet)対応でネットワークスイッチからの電源供給に対応
  • HDCP 2.2準拠&EDIDマネジメント機能搭載
  • アナログ2chオーディオエンベデッド&ディエンベデッド機能
  • 広範囲DC電圧入力対応(24-56V)※ACアダプタ別売
  • 4つの運用モード
    - 台数無制限でのマトリックス伝送(1Gbps以上のネットワークスイッチが必要)
    - ビデオウォール表示(ネットワークスイッチ有無、共に可)
    - 1対1 HDMI延長(ネットワークスイッチ不要)
    - 1対多 HDMI延長(ネットワークスイッチ不要)
Blustream AV over IPについて

ダイレクトショップ

型番: IP200UHD-TX
本体価格: OPEN
JANCODE: 4582169235852

 ダイレクトショップ

関連ドキュメントダウンロード

Introduction

BlustreamマルチキャストUHDは1Gbpsネットワークスイッチを介してHDMI信号を低遅延で伝送します。独自ロスレス圧縮技術の採用でHDMI、IR、RS-232、USB/KVM信号を1本のLANケーブルを使用して最大100M 伝送します。

既存のLANケーブルインフラストラクチャを使用することで4K解像度の映像を複数のディスプレイへ簡単に伝送します。マルチキャスト製品はLANネットワークへ接続できる環境であれば映像ソースを設置する場所を選ばないため、典型的なラックマウントベースのマトリックススイッチャーと違い全ての映像ソースを1カ所にまとめて設置する必要はありません。

Blustreamマルチキャスト製品は市場に存在する多くの映像機器メーカーTVやAVハードウェアにて検証し互換性を確保しています。

Blustreamマルチキャストデバイスは数千ものマルチキャストソースとディスプレイを数キロメートル離れた場所に設置された環境であってもネットワークインフラストラクチャー上であれば、他の伝送システムと違い制約なしで伝送が可能となります。

技術情報

利用用途

  • 商業施設、空港、病院、学校、スポーツバーなどにおけるHDMI映像・音声の長距離伝送及びマトリックスシステムの構築
  • KVMエクステンダーとして、医療施設、倉庫、輸送管理センター、拡張型ワークステーションでのリモートアクセス
  • コントロールルームなどにおけるマルチスクリーンの構築
  • 大型イベント仮設施設におけるビデオウォール(最大9x9)型デジタルサイネージまたは、マトリックスシステムの構築
  • 商用または住宅用映像伝送・制御システムへの組み込み

製品外観

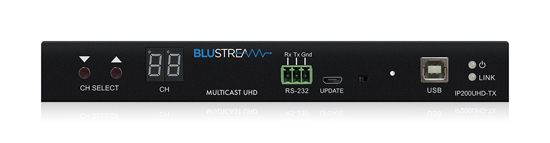

IP200UHD-TX_front

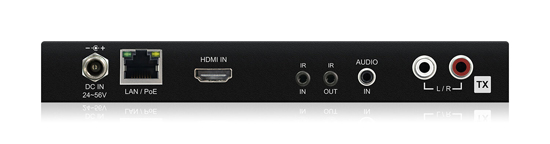

IP200UHD-TX_back

製品仕様

製品型番 IP200UHD-TX
入力端子 HDMI(タイプA)x 1
アナログ音声 3.5mmステレオジャック x 1
USBタイプB x 1
出力端子 RJ-45(PoE:IEEE802.3af) x 1
アナログ音声RCA(L/R)x 1
対応カラースペース RGB/ YUV
HDCP 2.2/ 1.4
CEC 対応
対応フォーマット 4096x2160(24Hz) / 3840x2160 / 1920x1200 / 1920x1080 / 1680x1050 / 1440x900 / 1360x768 / 1280x1024 / 1024x768 / 2160p30 / 2160p24 / 1080p60 / 1080p50 / 1080i60 / 1080i50 / 720p60 / 720p50
映像ビットレート 4K最大 850Mbps、4K平均 350Mbps、1080p最大 500Mbps、1080p平均 250Mbps
音声チャンネル PCM 2ch、PCM 5.1ch、PCM 7.1ch、Dolby Digital、Dolby Digital Plus、Dolby Digital True-HD、DTS-HD Master Audio
制御 RS-232(3ピンターミナルブロック)x 1
IR受信用3.5mmジャック x 1
USBタイプB x 1
IR送信用3.5mmジャック x 1
ネットワーク 10/100/1000 Base-T
伝送距離 4K UHD@60の信号で最大100m
電源入力 PoE、または24~56V DC(ACアダプター別売)
動作温度 0~40℃
保存温度 -20~60℃
動作湿度 10~90% ※結露なきこと
本体寸法 190 x 114 x 25mm(突起物含まず)
本体重量 約600g
同梱物 IP200UHD-TX本体 x 1、IR受信ケーブル x 1、IR送信ケーブル x 1、3ピンターミナルブロック x 1、取付用金具(ネジ付き) x 2、本体用ゴム脚 x 4
製品保証 ご購入日より3年間
適合認証 FCC Class B/ CE/ RoHS

※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※本機はドルビー(*1)デジタルサラウンド、DTS(*2)デジタルサラウンドシステムを搭載しています。
*1 ドルビーラボラトリーズからの実施権に基づき製造されています。Dolby、ドルビー、Dolby Atmos、Dolby Audio、Dolby Vision、 “AAC”ロゴ及びダブルD記号はドルビーラボラトリーズの商標です。
*2 DTSの特許については http://patents.dts.comをご覧ください。DTS社からの実施権に基づき製造されています。 DTS、シンボル、DTSとシンボルの組み合わせ、DTS:XおよびDTS:Xロゴは米国およびその他の国におけるDTS社の登録商標または商標です。
© DTS, Inc. All Rights Reserved.
※ 全ての機器との動作を保証するものではありません。
※ 仕様は改良の為、予告なく変更する場合がございます。
※ その他、記載されている会社名、商品名、サービス名は、各社の商標または登録商標です。​

USBポート仕様

規格 USB 2.0
拡張 Over IP、ハイブリッドリディレクションテクノロジ
伝送距離 100m CAT6
伝送方式 ネットワークスイッチ経由、または、LANケーブル直結
最大ダウンストリーム台数 5
トポロジー 1対1
1対多(独占通信):USB over IP
1対多(台数制限時の同時通信):USB over IP⋆
1対多(同時通信):キーボード / マウス
読み書き速度(目安) Read:69.6Mbps、Write:62.4Mbps
