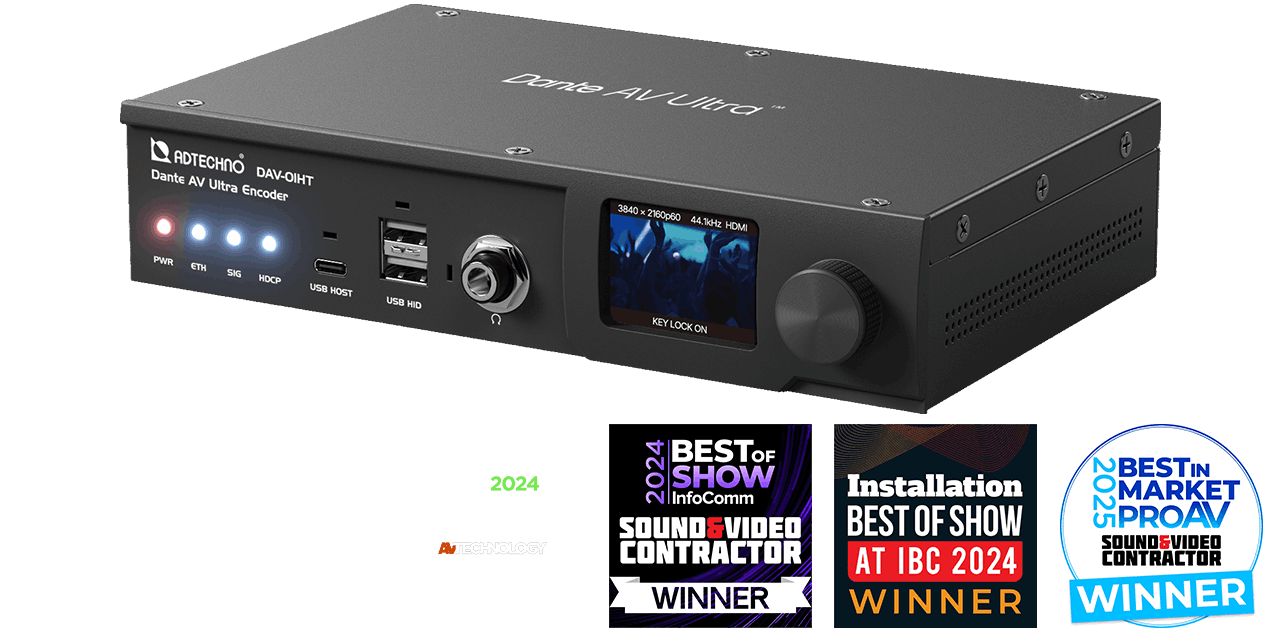

Dante AV Ultra

HDMIをDante AV Ultra Colibriへ/から変換



DAV-01H

超低遅延で実現する完全なAV同期

概要

DAV-01HTとDAV-01HRは、Dante AV Ultraソリューションを採用したエンコーダとデコーダです。DAV-01HTエンコーダはHDMI入力とHDMIループアウト出力を備え、DAV-01HRデコーダはHDMI出力を2系統搭載。1GbEネットワーク上で8チャンネルの音声と最大4Kp60 4:4:4映像の伝送を可能にします。
Dante Controllerソフトウェアとの連携により、信号の管理やルーティングを容易に行え、ワークフローの効率が向上します。両モデルとも2.0型のIPSパネルを搭載し即座に映像と音声をモニタリングでき、視覚的にロスのない高品質なコンテンツを最小限の遅延で提供します。
これらのデバイスは、スタジアムや劇場など、さまざまなプロフェッショナルな環境に最適化されており、厳しい条件下でも優れたパフォーマンスを発揮するよう設計されています。
主な特長
  • 1GbEネットワークを通じて、知覚できないほど低遅延で最大4K HDR UHD映像を伝送
  • 音声、映像、USB/KVM、RS-422、IR信号を個別にルーティングできる信号管理機能
  • ProAV向けColibriコーデックで、複雑なグラフィカルコンテンツも視覚的ロスのない映像品質を保持
  • マスターとスレーブクロックを使用し音声と映像の完璧な同期を実現
  • DAV-01HRは、２系統のHDMI出力から同時出力が可能
  • 2.0型 IPSパネルを搭載し映像プレビュー、オーディオメーター、Dante設定機能を提供
  • 音声モニタリング用のヘッドホン出力端子を搭載
  • 各HDMI出力端子における自動ダウンスケーリングとHDCPバージョン変換機能
  • HDCP 1.x/2.x準拠、EDID管理機能搭載
  • PoE+（30W IEEE802.3at PoE+）またはDC（12V）による給電
  • 1UハーフラックサイズでEIAラックに取り付け可能
  • Dante ControllerおよびDante Domain Manager（DDM）対応
DAV-01HT

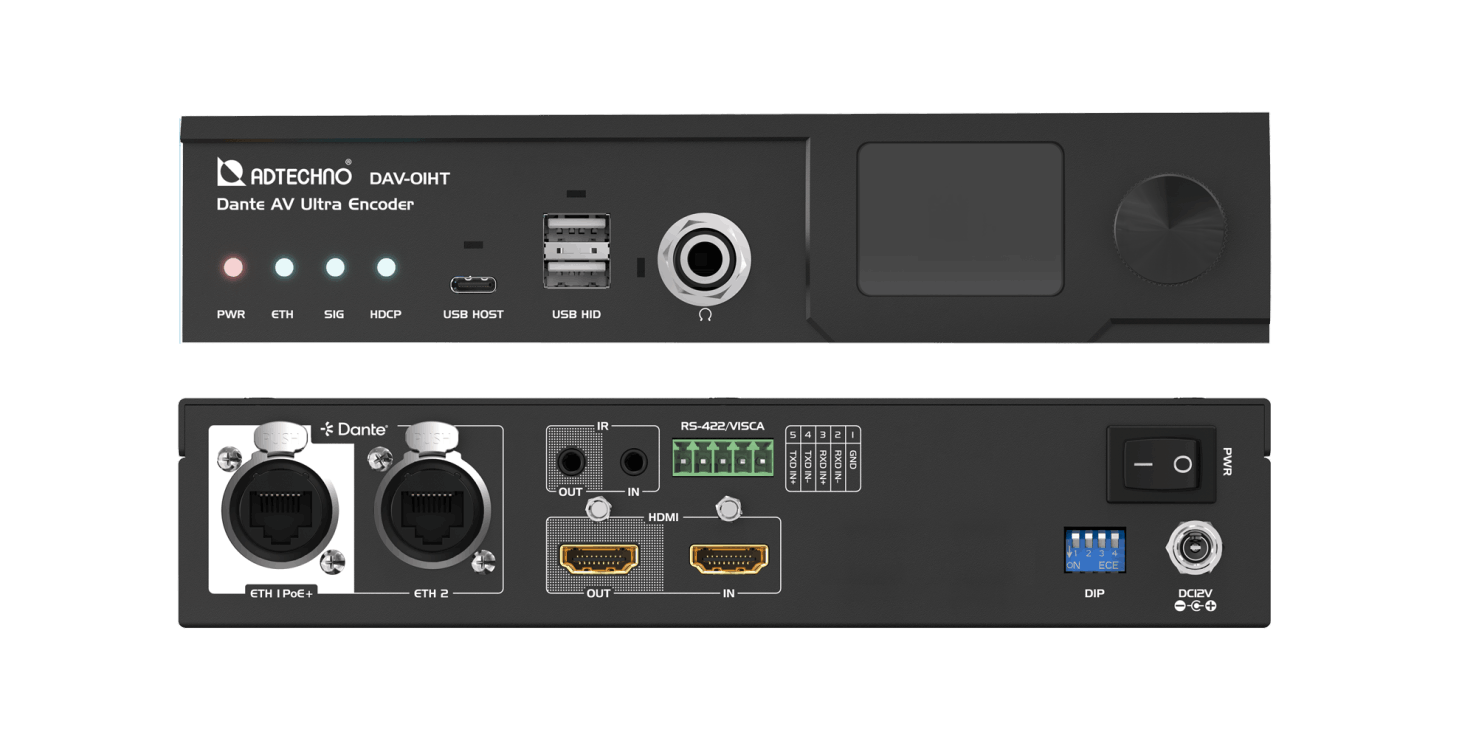

Dante AV Ultraエンコーダ DAV-01HT
HDMIをDante AV Ultra Colibriにエンコード

• 最大4K Ultra HD 60p 4:4:4対応
• HDR 10およびHLG対応
• HDMI 2.0a入力およびループアウト
• 1GbE PoE+およびセカンダリ1GbE IPポート
• USB HID、IR入出力、RS-422（VISCA）対応

DAV-01HR

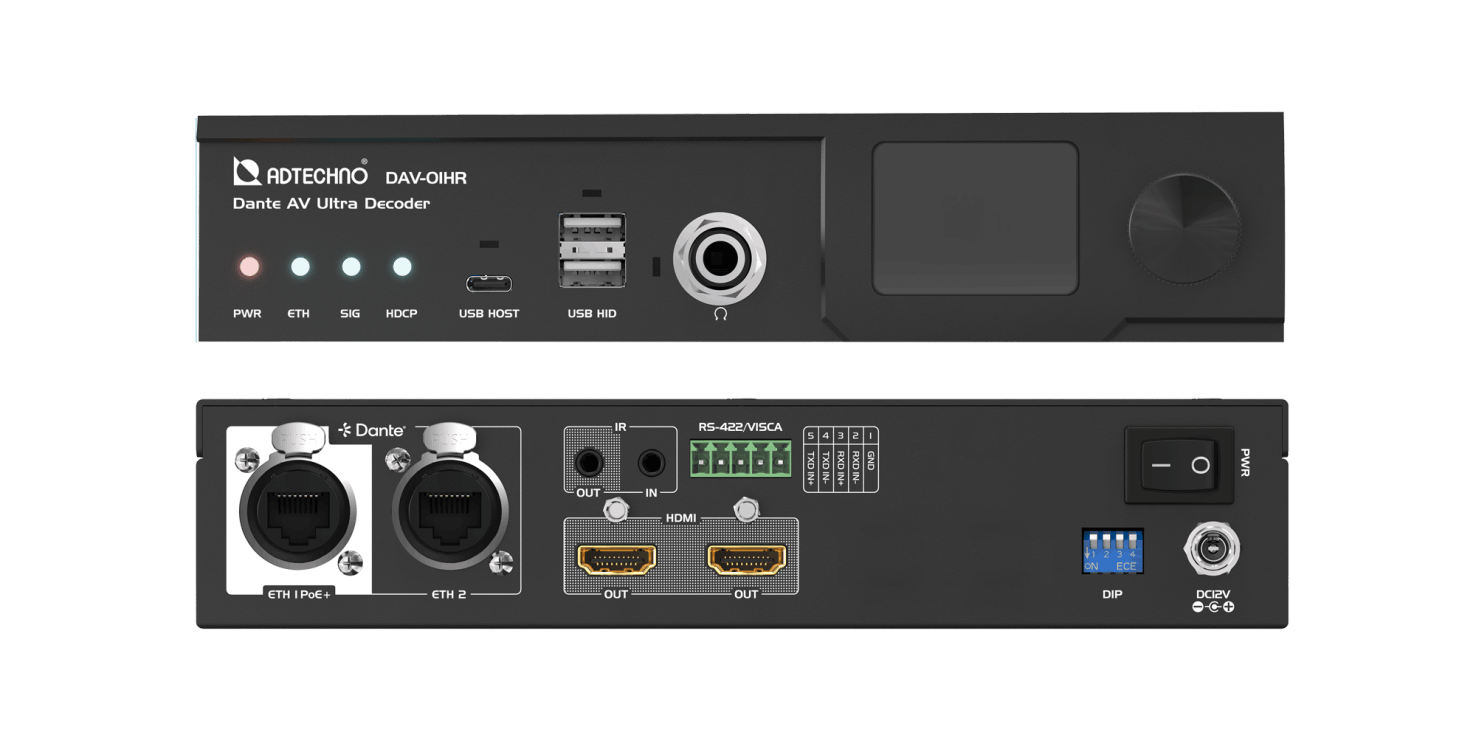

Dante AV Ultraデコーダ DAV-01HR
Dante AV Ultra ColibriをHDMIにデコード

• 最大4K Ultra HD 60p 4:4:4対応
• HDR 10およびHLG対応
• HDMI 2系統同時出力
• 自動ダウンスケーリングおよびHDCP変換機能
• 1GbE PoE+およびセカンダリ1GbE IPポート
• USB HID、IR入出力、RS-422（VISCA）対応

DAV-01RU1
ラック取付用金具
DAV-01RU1

• EIA 19インチ対応
• ハーフラックサイズ
• 1U



DAV-01SR

デュアルHDMI出力

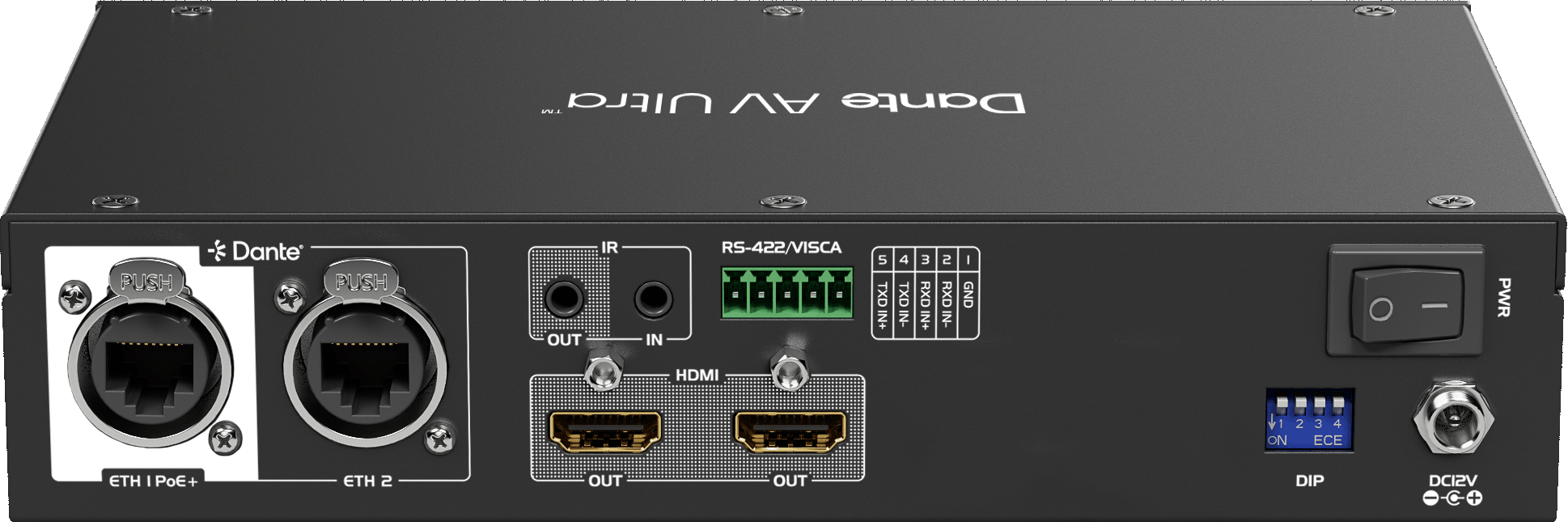

Dante AV UltraデコーダDAV-01HRは、2系統のHDMIビデオ出力を搭載し複数のスクリーンに同時接続できるデュアル出力に対応しています。

使いやすい2.0型 IPSスクリーン

Dante AV Ultraには、使いやすい2.0型 IPSスクリーンが搭載されており入力される映像のプレビューや8チャンネルのオーディオレベルメーターを表示します。さらに、Dante設定メニューも備えておりロータリースイッチを使ってサンプリングレートや遅延などの設定を簡単に変更することができます。

自動ダウンスケーリングとHDCPリビジョン変換

Dante AV UltraデコーダのHDMIポートは、接続された各スクリーンの拡張ディスプレイ識別データ（EDID）を読み取り最適な表示解像度を確保するために出力映像の解像度を自動的に調整します。さらに、接続されたスクリーンに適したHDCPリビジョンに自動で変換します。

19インチラック取付金具

DAV-01RU1ラック取付金具は、19インチEIAラックにDAV-01を固定するために特別に設計されています。ラック取付金具は1Uスペースにぴったりと収まり、整理された効率的な設置が可能となります。

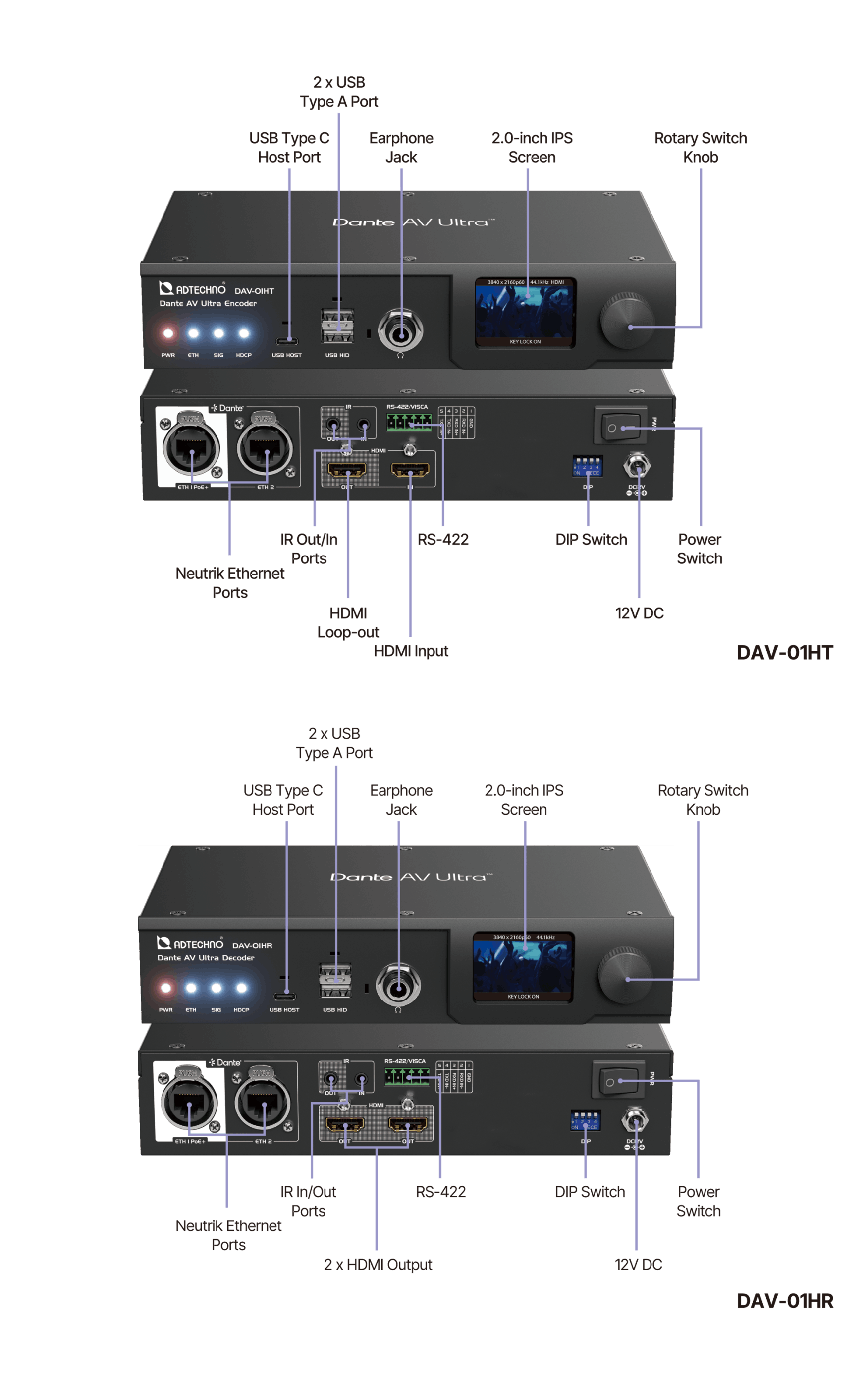

各部名称

Connections

製品仕様

DAV-01HT Dante AV Ultra エンコーダ - HDMIをDante AV Ultra Colibriに変換

音声/ビデオ入力端子：HDMIタイプA x 1 ※HDCP 1.4/2.2 、CECパススルー
音声/ビデオ出力端子：HDMIタイプAループアウト x 1 ※HDCP 1.x/2.x、CECパススルー
Neutrik etherCON RJ-45 - 1GbE x 2 ※ポート1 PoE+対応
6.3mm ステレオフォーンジャック x 1
USB/KVMポート：USBタイプC ホスト x 1、USBタイプA HID x 2
RS-422シリアルポート：5ピン フェニックスコネクター x 1
IR入力：3.5mm ステレオジャック x 1
IR出力：3.5mm ステレオジャック x 1
対応最大ケーブル長：4Kp60 - 5M, 1080p60 - 10M ※各種認証済みHDMIケーブル
CAT 5e/6 - 100M
LCDパネル：2.0型 IPS
本体寸法：210 (W) x 127 (D) x 44 (H) mm ※突起物含まず
重量：約1,500g
電源：PoE 802.3 at または 12V DC（ACアダプター別売り）
消費電力：20.5W（USB HID接続を含む最大値）
動作温度：0 ～ 40℃
保存温度：-40 ～ 60℃
動作湿度：10 ～ 90% ※結露なきこと
内容物：DAV-01HT x 1、クイックユーザガイド x 1
製品保証：１年間
認証：FCC/CE/UKCA/RoHS

DAV-01HR Dante AV Ultra デコーダ - Dante AV Ultra ColibriをHDMIに変換

音声/ビデオ入力端子：Neutrik etherCON RJ-45 - 1GbE x 2 ※ポート1 PoE+対応
音声/ビデオ出力端子：HDMIタイプA x 2 ※HDCP 1.4/2.2、CECパススルー
Neutrik etherCON RJ-45 - 1GbE x 2 ※ポート1 PoE+対応
6.3mmステレオフォーンジャック x 1
USB/KVMポート：USBタイプC ホスト x 1、USBタイプA HID x 2
RS-422シリアルポート：5ピン フェニックスコネクター x 1
IR入力：3.5mmステレオジャック x 1
IR出力：3.5mmステレオジャック x 1
対応最大ケーブル長：4Kp60 - 5M, 1080p60 - 10M ※各種認証済みHDMIケーブル
CAT 5e/6 - 100M
LCDパネル：2.0型 IPS
本体寸法：210 (W) x 127 (D) x 44 (H) mm ※突起物含まず
重量：約1,500g
電源：PoE 802.3 at または 12V DC（ACアダプター別売り）
消費電力：24.0W（USB HID接続時を含む最大値）
動作温度：0 ～ 40℃
保存温度：-40 ～ 60℃
動作湿度：10 ～ 90% ※結露なきこと
内容物：DAV-01HR x 1、クイックユーザガイド x 1
製品保証：１年間
認証：FCC/CE/UKCA/RoHS

対応フォーマット

HDMIビデオ入力フォーマット
（DAV-01HT/DAV-01ST）

4096 x 2160p 23.976/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
3840 x 2160 23.976/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
2560 x 1600 60
2048 x 1080p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1920 x 1200p 60
1920 x 1080p 23.976/ 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1600 x 1200 60
1280 x 1024 60
1280 x 720p 25/ 29.97/ 30/ 50/ 59.94/ 60
1080i 50/ 59.94/60
1024 x 768 60
576p 50

※Y.Cb.Cr4:2:0は非対応です。
※4Kは8bitのみ対応です。
※576Pは、4:3表示になります。

HDMI ビデオ出力フォーマット
（DAV-01HR/DAV-01SR）

4096 x 2160p 23.976/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
3840 x 2160 23.976/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
2560 x 1600 60
1920 x 1200p 60
1920 x 1080p 23.976/ 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1600 x 1200 60
1280 x 720p 25/ 29.97/ 30/ 50/ 59.94/ 60
1080i 50/ 59.94/60
1024 x 768 60
576p 50
