5Gbps USB 3.2 Gen1 エクステンダーセットUEX3C-KIT
- 1本のLANケーブルでUSBを最大70m延長
- USB 3.2 Gen1/2.0/1.1規格をサポート
- 最大データ転送速度5Gbps

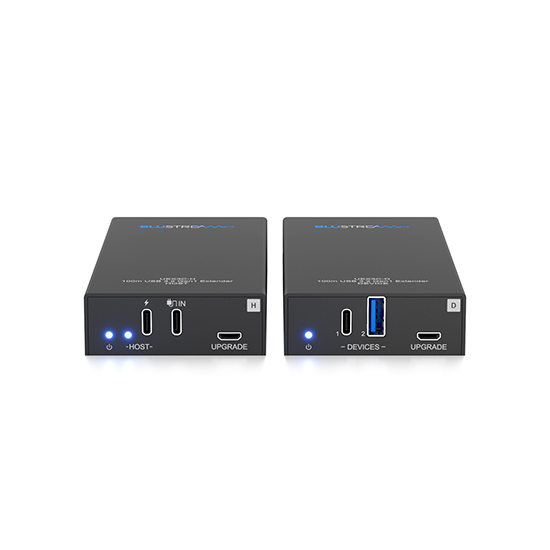

- ホスト側ユニット（UEX3C-H）にUSB Type-Cポート1基搭載
- デバイス側ユニット（UEX3C-D）にUSB Type-AとType-Cポートを各1基搭載
- USB給電対応（合計5V/2.5A、1ポート最大5V/1.7A）
- プラグアンドプレイ対応
- ホストPCの電源入力パススルー対応（最大60W）
- USBデータ転送専用設計（映像伝送：DP Alt mode非対応）
ダイレクトショップ
型番: UEX3C-KIT
本体価格: OPEN
JANCODE: 4582169237511
関連リンク
Introduction

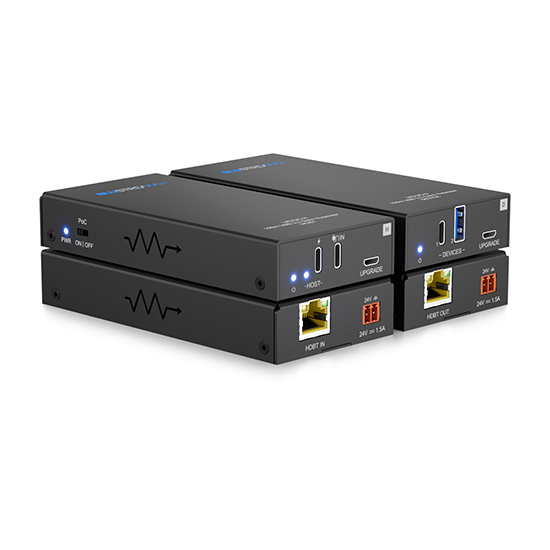

UEX3C-KITは、PCに接続するホスト側ユニットと、USBデバイスを接続するデバイス側ユニットとで構成され、両ユニット間をCat6A以上のLANケーブル1本で最大70m延長可能なUSB 3.1 Gen 1規格に準拠したUSBエクステンダーです。
トランスミッタとレシーバ間の最大データ転送速度は5Gbpsに対応 *1)。トランスミッタに搭載した2つのUSBポートで合計5V/2.5A(1ポート最大5V/1.7A)のUSB給電に対応する他、トランスミッタからレシーバへ給電するPoC（Power over Cable）機能を搭載します。
ホストPCの電源入力パススルーに対応し、USB Type-Cケーブル一本でPCへの給電とデータ伝送を同時に行うことができます。また、USBデバイスの仕様に応じて、USB給電はホスト追従または常時給電に設定できます。
プラグアンドプレイで動作するため、ドライバーのインストールやセットアップは不要で簡単にカメラ、マイク、ハードディスクドライブなどの機器との長距離接続が可能となります。また、壁面固定用の専用マウントブラケットを標準付属します。
UEX3C-KITは、複数のUSB3.2 Gen 1/2.0/1.1デバイス機器とホストPCの長距離接続が必要なカンファレンスルーム、コントロールルームやFA設備などに最適なソリューションです。

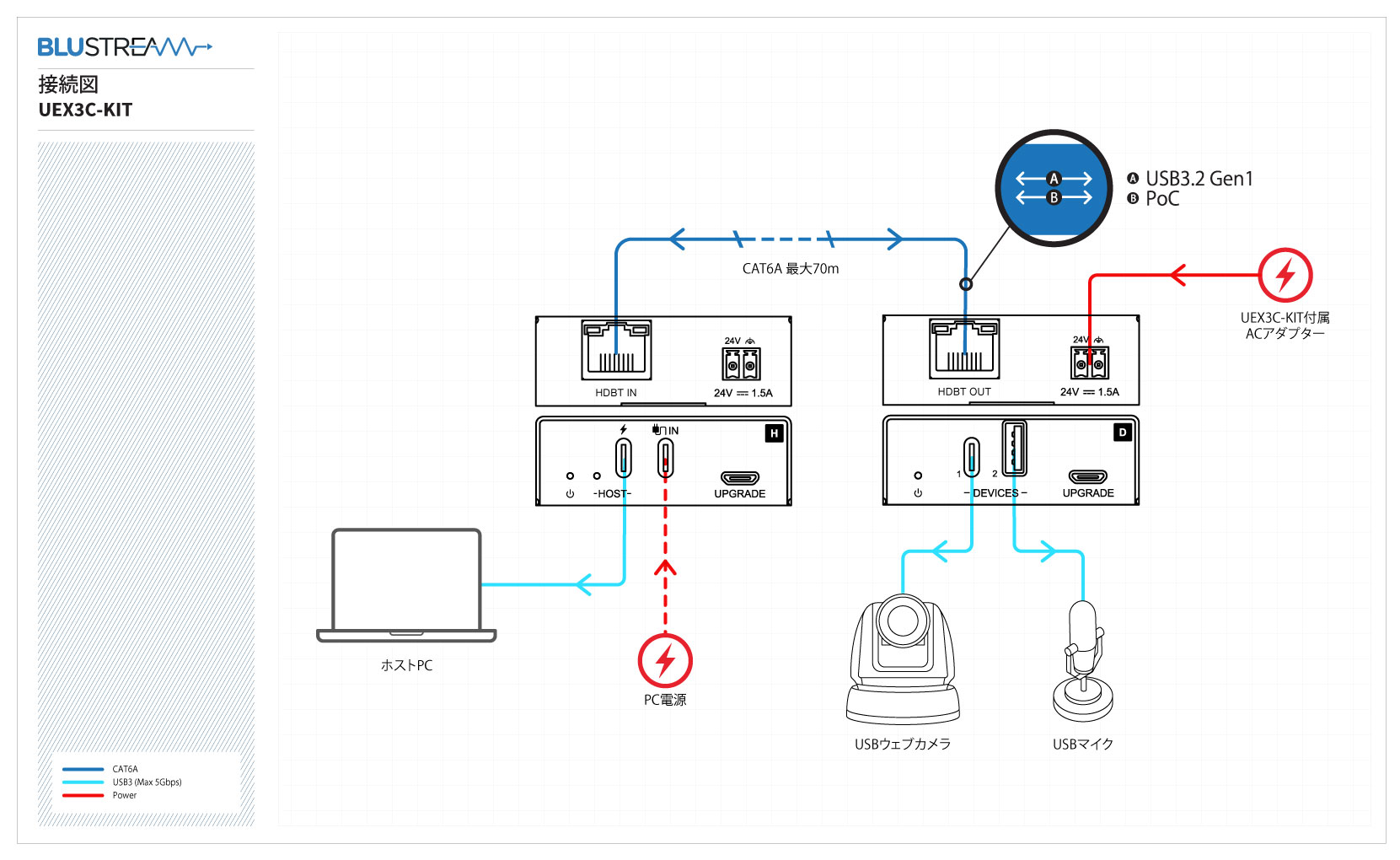

接続図
製品仕様
| 製品型番 | UEX3C-KIT | |
|---|---|---|
| 各ユニット型番 | ホスト側ユニット：UEX3C-H | デバイス側ユニット：UEX3C-D |

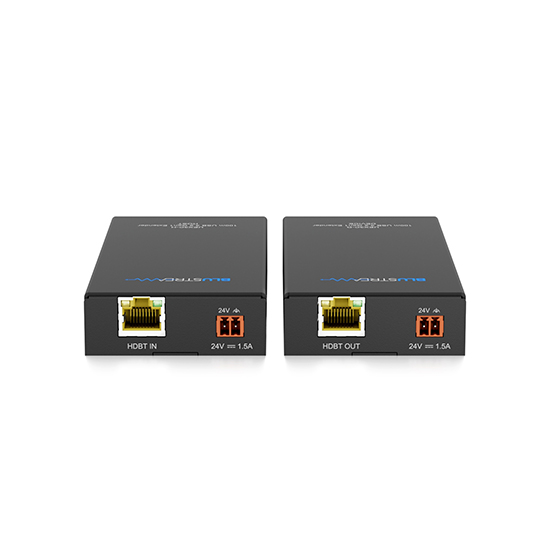

| 端子 | USB Type-C（ホスト接続用） x1 USB Type-C（給電パススルー入力用） x1 RJ-45（HDBaseT） x1 2ピンターミナルブロック（電源入力） x1 Micro USB（サービス用） x1 |
USB Type-C（デバイス接続用） x1 USB Type-A（デバイス接続用） x1 RJ-45 (HDBaseT) x1 2ピンターミナルブロック（電源入力） x1 Micro USB（サービス用） x1 |
| 対応OSM ※1 | Windows / macOS | |
| USB規格 ※2 | USB 3.2 Gen1 / 2.0 / 1.1 互換 | |
| 転送速度 ※3 | 最大5GbpsA | |
| 伝送距離 ※3 | 最大70m（Cat6Aケーブル使用時） | |
| 対応LANケーブル | Cat6A ストレートケーブル（STP/F/UTP推奨） | |
| USB給電 ※4 | - | 合計最大5V/2.5A（1ポートあたり最大5V/1.7A） |
| USB PDパススルー ※5 | 最大60W | - |
| 電源 | DC 24V/1.5A または PoC（ホスト側・デバイス側 相互給電対応） | |
| 外形寸法 | 61mm x 22mm x 130mm （突起物含まず） | |
| 本体重量 | 約220g | |
| 動作温度 | 0℃～40℃ | |
| 保存温度 | -20℃～60℃ | |
| 動作/保存湿度 | 10%～90%（結露なきこと） | |
| 付属品 | 専用ACアダプター (DC 24V/1.5A) x1 / 専用マウントブラケット x2セット / 注意事項・保証書 x1 | |
| 保証期間 | ご購入日より3年間 | |
| 適合認証 | FCC/CE/PSE（ACアダプター）/RoHS | |
※2 本製品はUSBデータ転送専用です。映像信号の伝送（DisplayPort Alternate Mode）には対応していません。
※3 伝送距離や転送速度は、使用するLANケーブルやUSBケーブルの品質・長さ、および接続する機器の性能に影響を受けます。
※4 消費電力の大きいUSBデバイスを接続する場合は、給電能力の高いケーブルを推奨します。
※5 USB PDパススルー機能を使用するには、接続するPC、ACアダプター、ケーブルがすべてUSB Power Delivery規格に対応している必要があります。
※ 本製品はUSBデータ転送専用です。DisplayPort Alternate Mode（DP Alt Mode）による映像信号の延長には対応していません。
※ Microsoft、Windows、 Windows ロゴ、Office ロゴは、米国 Microsoft Corporation およびその他の国における登録商標または商標です。
※ Apple、App Store、Finder、iPad、iPad Air、iPad mini、iPhone、iPod、iPod touch、Lightning、Mac、macOS、Made for iPhone and iPadロゴ、OS X、SafariおよびTime Machineは、Apple Inc.の商標です。
※ 記載されているソフトウェア名・製品名・サービス名などは各社の商標､または登録商標です｡
※ 全ての機器との動作を保証するものではありません｡
※ 外観、および各仕様につきましては予告なく変更する場合がございます。
