Dante AV Ultra

HDMI vers/de Dante AV Ultra Colibri

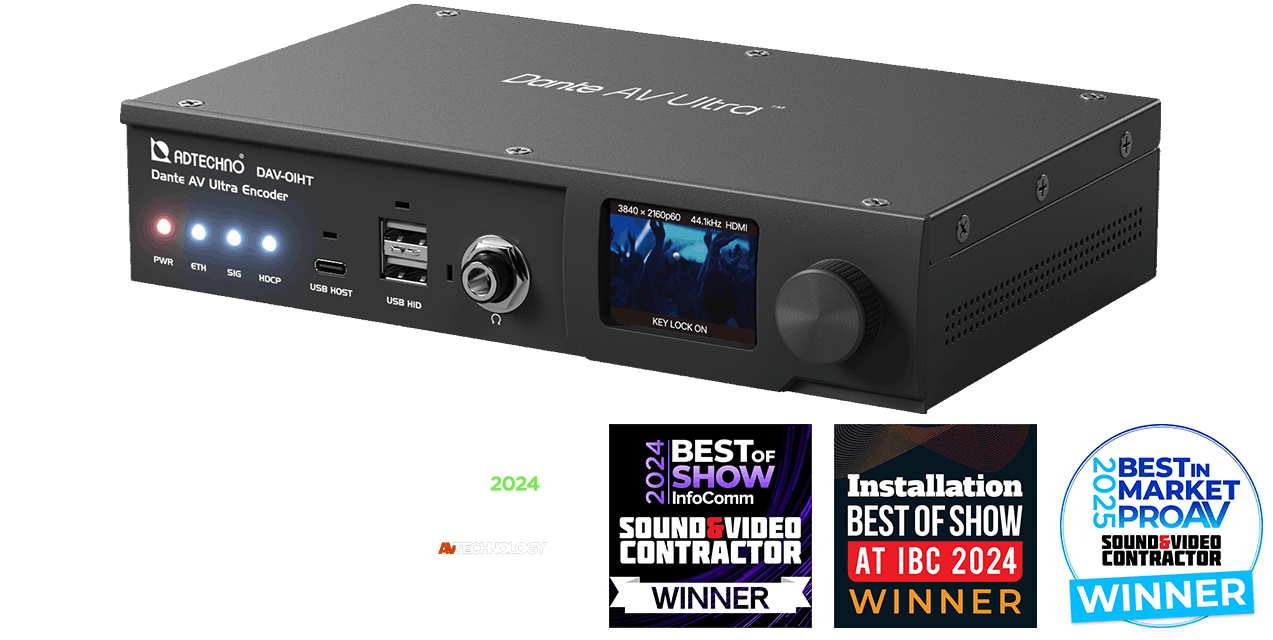

DAV-01H

Synchronisation audio et vidéo parfaite avec une latence extrêmement faible

Vue d’ensemble

Les encodeurs et décodeurs Dante AV Ultra, DAV-01HT et DAV-01HR, sont des appareils de pointe qui incarnent une solution AV sur IP de dernière génération, marquant une avancée significative dans la technologie AV sur IP.
L'encodeur DAV-01HT, équipé d'entrée et de sortie HDMI, et le décodeur DAV-01HR, doté de deux sorties HDMI, représentent le fleuron de la distribution audio et video sur IP. Ils prennent en charge la transmission de l'audio à 8 canaux, de la vidéo jusqu'à 4Kp60 4:4:4, de l'USB, de l'IR et des commandes série RS-422 sur un réseau 1GbE, garantissant ainsi une diffusion parfait des flux audiovisuels au sein d’un environnement professionnel. En s'intégrant au logiciel Dante Controller, ces outils offrent un accès simple et intuitif aux capacités de gestion et de routage des signaux audio vidéo, améliorant ainsi l'expérience de l'utilisateur.
Conçus pour des installation audiovisuelles performantes, les DAV-01HT et DAV-01HR répondent aux exigences rigoureuses de nombreux environnements professionnels en offrant une faible latence et une transmission video de haute qualité.
 Caractéristiques principales
  • Transport de sources vidéo UHD jusqu'à 4K HDR avec une latence de sous-trame imperceptible sur un réseau 1 gigabit
  • Gestion avancée des signaux pour un routage indépendant de l'audio, de la vidéo, de l'USB / KVM, du RS-422 et de l'infrarouge.
  • Codec Colibri optimisé ProAV pour encoder à la perfection tout contenu graphique tout en préservant une qualité vidéo sans perte.
  • L'utilisation d'une horloge réseau unique permet une synchronisation audio et vidéo parfaite.
  • Le DAV-01HR dispose de deux sorties HDMI
  • Écran IPS de 2 pouces pour la prévisualisation des images vidéo, les indicateurs de niveau audio et la fonction de réglage Dante.
  • Vérification de l'audio entrant à l'aide d'une sortie casque.
  • Réduction automatique d'échelle et conversion du HDCP sur les ports de sortie HDMI.
  • Compatible HDCP 1.x/2.x avec gestion EDID avancée.
  • Alimentation par PoE+ (30W IEEE802.3at PoE+) ou DC (12V)
  • Montage en rack 19’’ - largeur de demi-rack 1U.
  • Compatible avec le contrôleur Dante et le gestionnaire de domaine Dante (DDM).

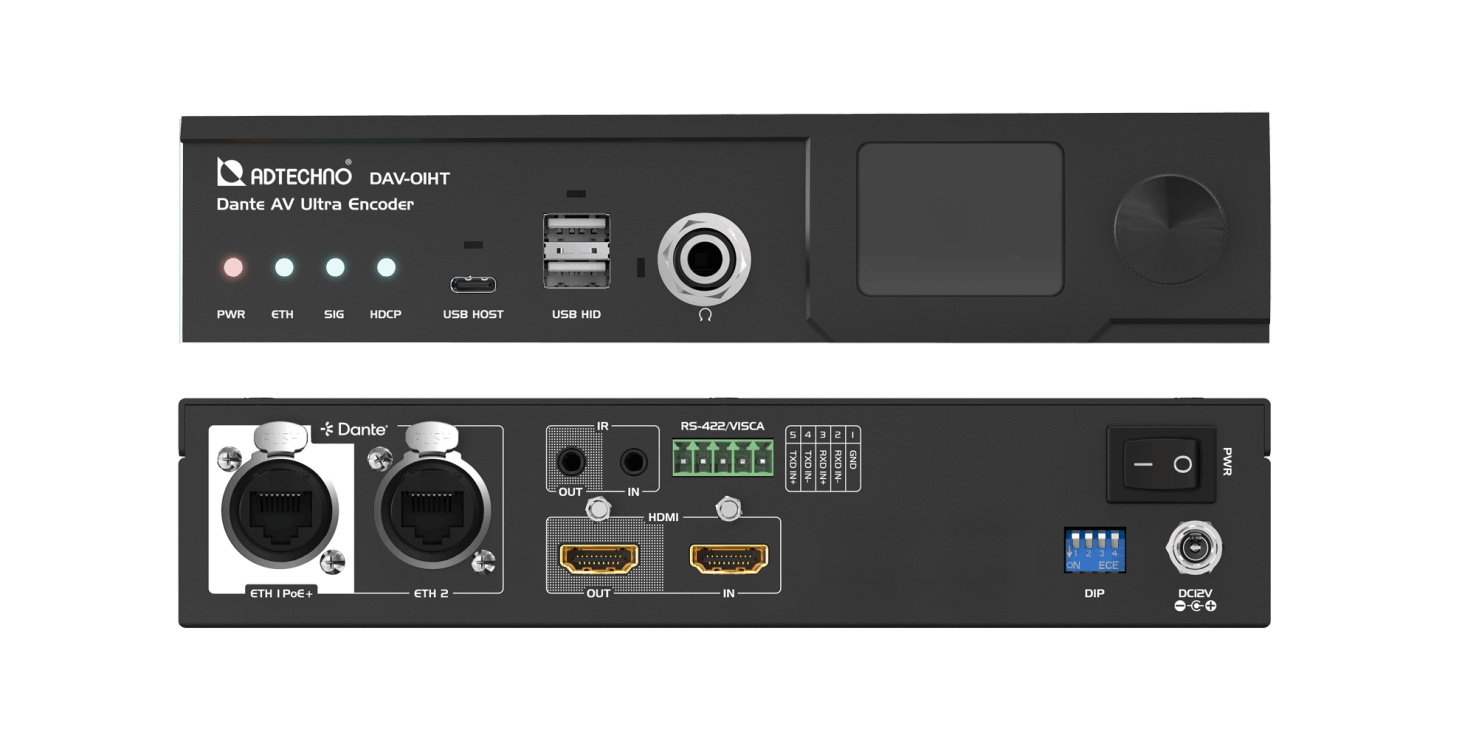

DAV-01HT

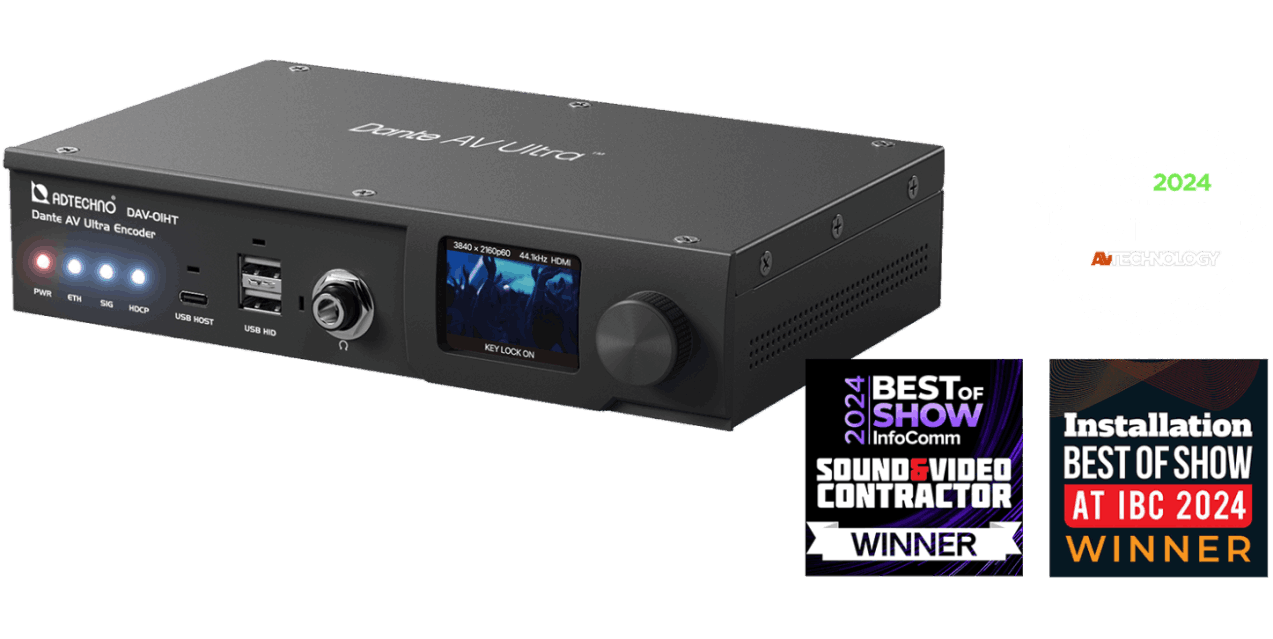

Encodeur Dante AV Ultra DAV-01HT
Encodeur HDMI vers Dante AV Ultra Colibri

• Jusqu'à 4K Ultra HD 60p 4:4:4
• HDR 10 ET HLG
• Entrée et sortie HDMI 2.0a
• 1GbE PoE+ et 1GbE IP secondaire
• USB HID, entrée/sortie IR et RS-422 (VISCA)

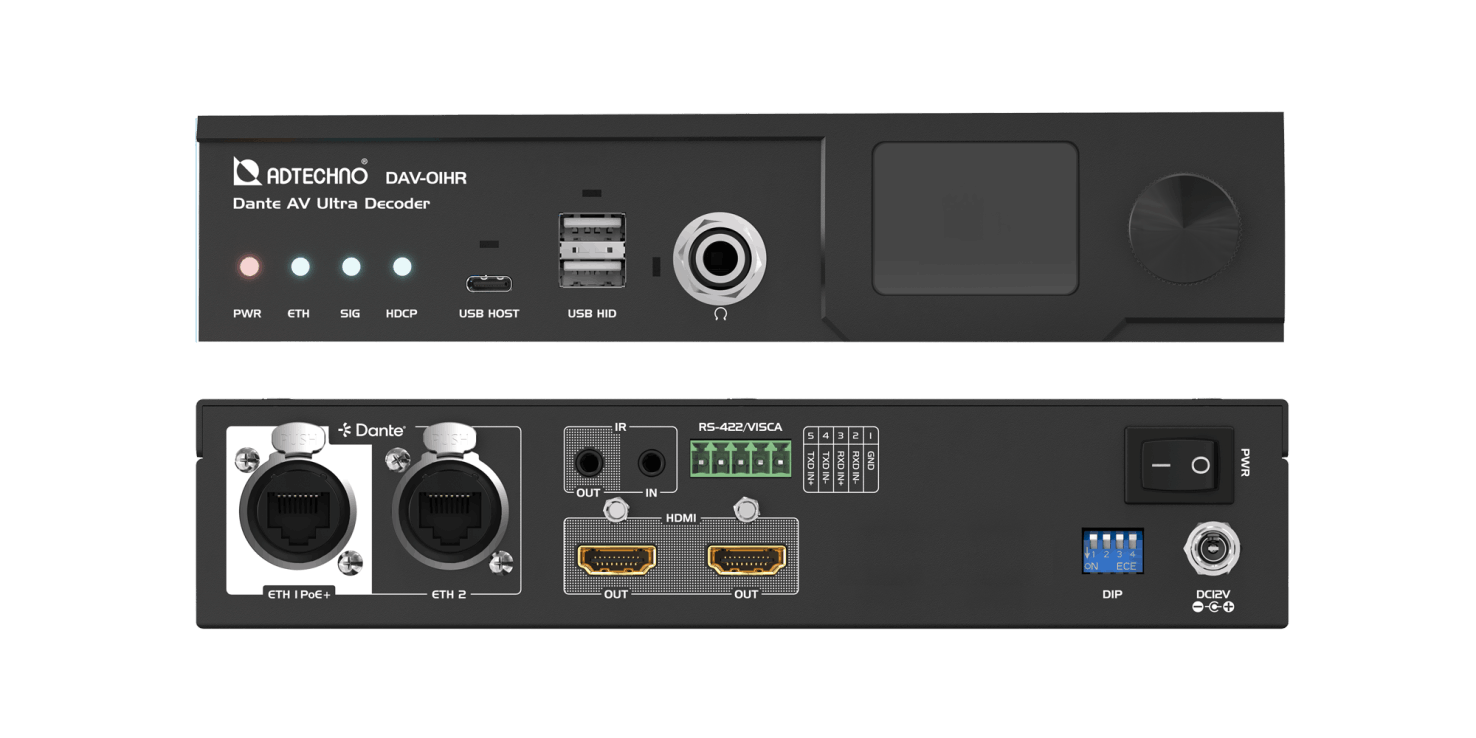

DAV-01HR
Décodeur Dante AV Ultra DAV-01HR
Décodeur Dante AV Ultra Colibri vers HDMI

• Jusqu'à 4K Ultra HD 60p 4:4:4
• HDR 10 ET HLG
• Sortie simultanée 2 x HDMI
• Réduction d'échelle automatique et conversion HDCP
• 1GbE PoE+ et 1GbE IP secondaire
• USB HID, entrée/sortie IR et RS-422 (VISCA)

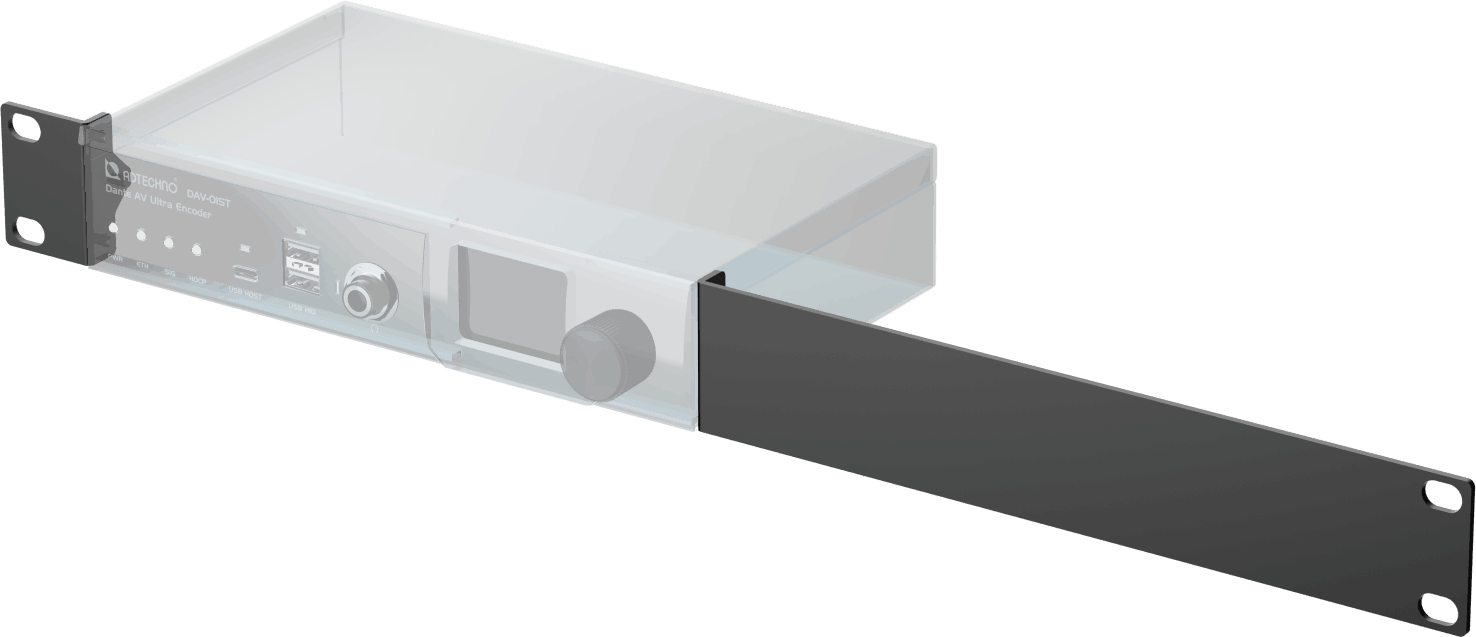

DAV-01RU1
Kit de Montage de Tablette pour Rack
DAV-01RU1 - Kit de Montage pour Placement d'une Unité Unique

• EIA 19"
• 1U



DAV-01SR

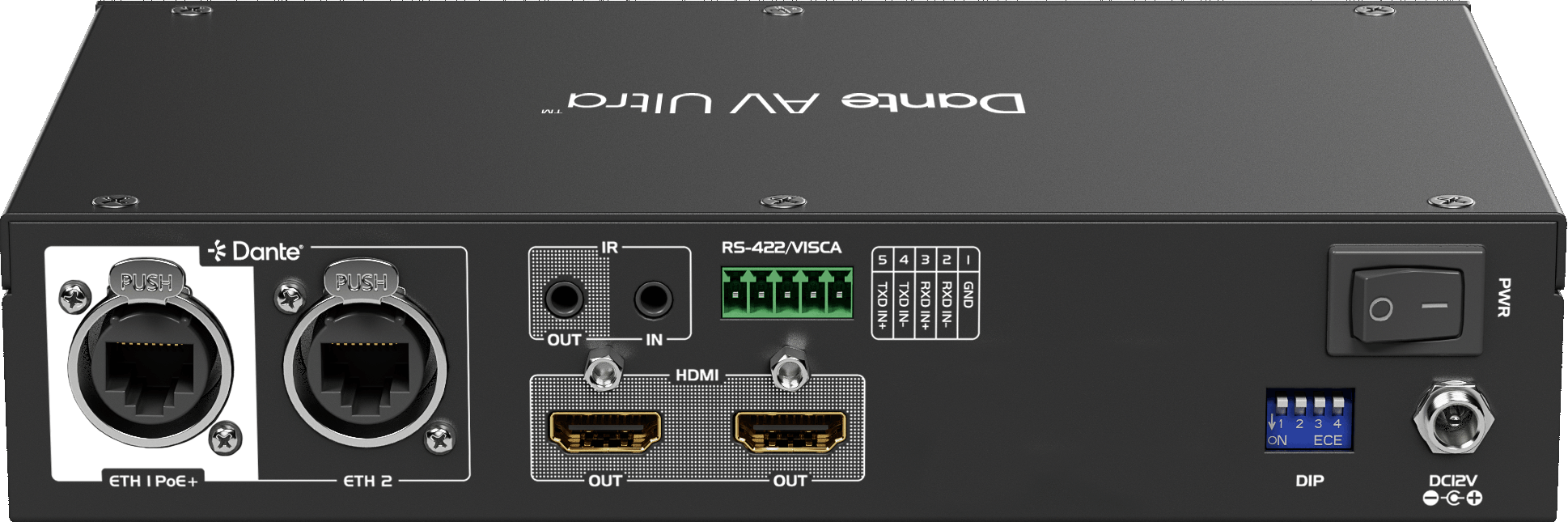

Double sortie HDMI

Le décodeur Dante AV Ultra, DAV-01HR, prend en charge la double sortie simultanée, fournissant 2 sorties vidéo HDMI pour la connexion à plusieurs écrans.

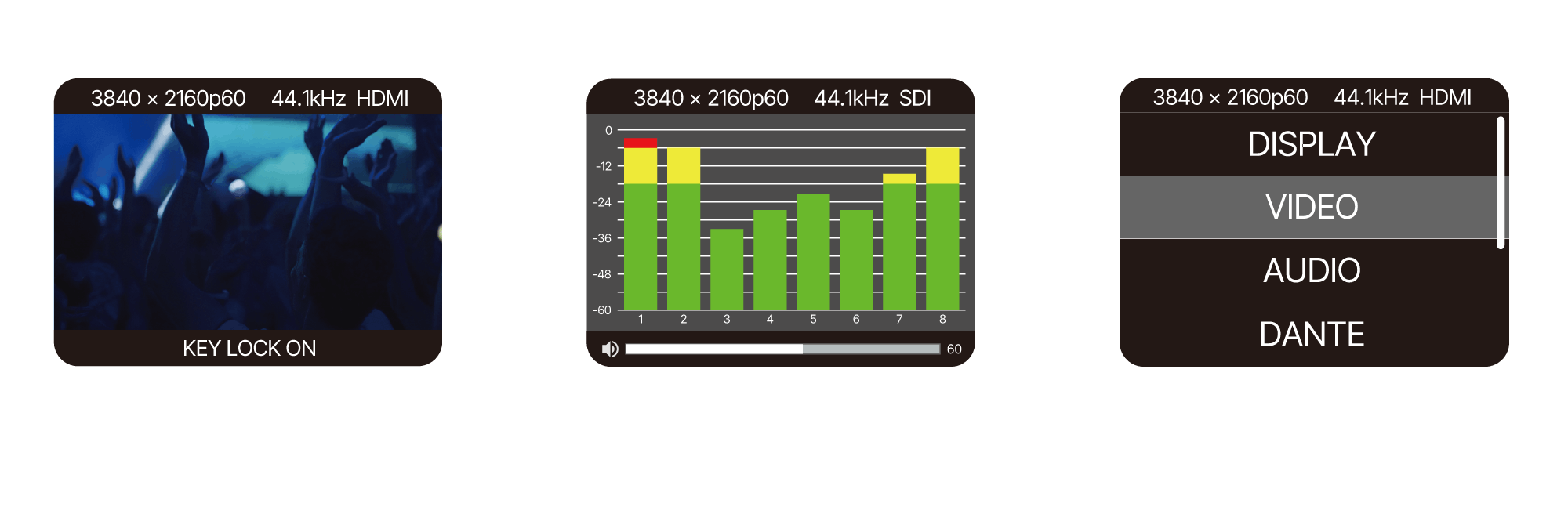

Écran IPS de retour de 2 pouces

L'ADTECHO Dante AV Ultra est équipé d'un écran IPS convivial de 2 pouces qui offre un aperçu des images vidéo entrantes et affiche des indicateurs de niveau audio à 8 canaux. De plus, il dispose d'un menu de réglage Dante qui vous permet de modifier facilement les paramètres tels que le taux d'échantillonnage, la latence et plus encore à l'aide d'un bouton rotatif.

Réduction d’échelle et conversion HDCP

Les ports HDMI du décodeur ADTECHNO Dante AV Ultra lisent les données EDID (Extended Display Identification Data) de chaque écran connecté et ajustent automatiquement la résolution vidéo de sortie pour garantir la résolution d'affichage optimale pour chaque écran. De plus, le HDCP est automatiquement converti à la révision appropriée pour chaque écran connecté.

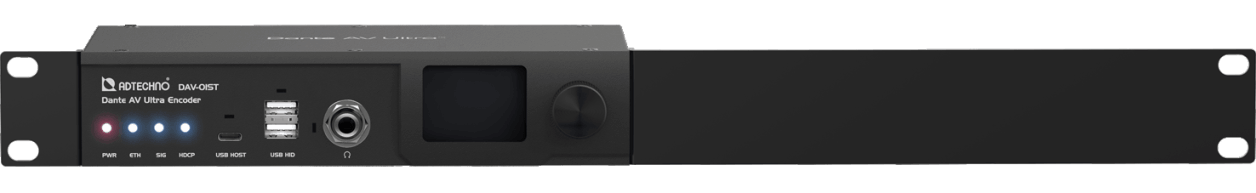

Kit de mise en rack 19’’

Le kit de mise en rack DAV-01RU1 est conçu pour sécuriser le DAV-01 dans les baies au format rack EIA standard de 19 pouces. Ce kit de montage en rack est parfaitement adapté à un espace de 1U, garantissant une installation propre et efficace.

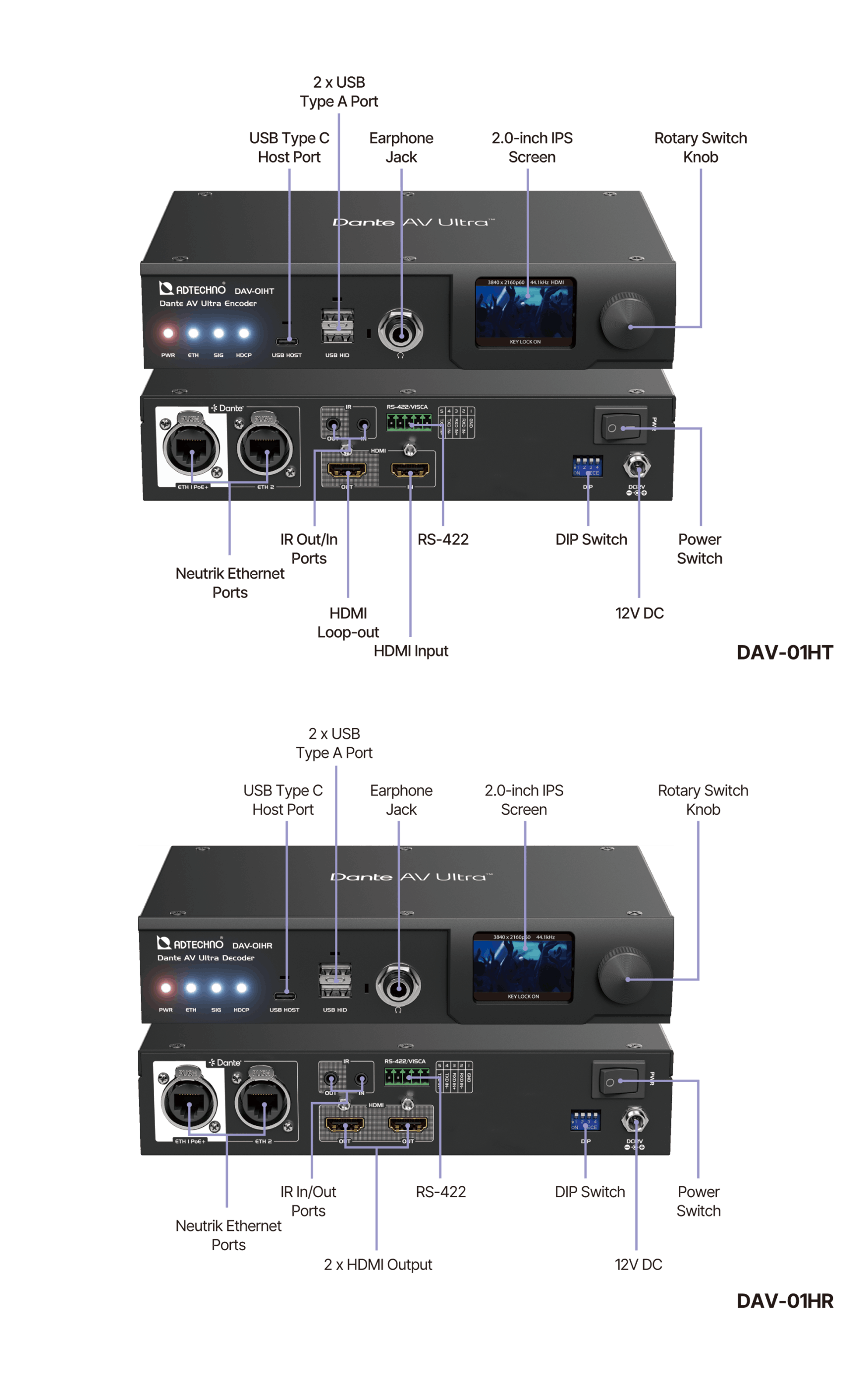

Connexions

Connections

Spécifications techniques

DAV-01HT Encodeur HDMI vers Dante AV Ultra Colibri

Entrées audio/video : 1 x HDMI Type A *HDCP 1.4/2.2 , CEC pass through
Sorties Audio/video : 1 x HDMI Type A loop-out *HDCP 1.x/2.x, CEC pass through
2 x Neutrik etherCON RJ-45 - 1GbE *Port 1 avec PoE+
1x sortie casque jack 6.3mm stéréo
Port USB/KVM : 1 x USB Type C Host, 2 x USB Type A HID
Port série RS-422 : connecteur 5-pin phoenix
Entrée IR : 1 x jack 3.5mm stéréo
Sorties IR : 1 x jack 3.5mm stéréo
Distance de transmission: 5 mètres maximum en 4Kp60, 10 mètre maximum en 1080p60 en HDMI
100 mètres maximum en CAT 5e/6
Ecran LCD : IPS 2’’
Dimensions : 210 (W) x 127 (D) x 44 (H) mm *connecteurs non inclus
Poidst : 1.5Kg
Alimentation : PoE 802.3 at ou 12V DC
Consommation : 20.0W (en charge max incl. USB HID)
Température d’utilisation : 0 à 40 °C
Température de stockage : -40 à 60 °C
Humidité pendant utilisation : 10 – 90% sans condensation
Contenu de la boite : 1 x DAV-01ST, 1 x guide d’utilisation rapide
Garantie : 1 an
Conformité réglementaire : FCC/CE/UKCA/RoHS

DAV-01SR Décodeur Dante AV Ultra Colibri vers HDMI

Connecteurs d'entrée audio/vidéo : 2 x Neutrik etherCON RJ-45 -1GbE *Port 1 avec PoE+
Sorties audio/video : 2 x HDMI Type A *HDCP 1.4/2.2, CEC pass through
1 x sortie casque jack 6.3mm stéréo
Port USB/KVM : 1 x USB Type C Host, 2 x USB Type A HID
Port série RS-422 : connecteur 5-pin phoenix
Entrée IR : 1x jack 3.5mm stéréo
Sorties IR : 1 x jack 3.5mm stéréo
Distance de transmission : 5 mètres maximum en 4Kp60, 10 mètre maximum en 1080p60 en HDMI
100 mètres maximum en CAT 5e/6
Ecran LCD : IPS 2’’
Dimensions : 210 (L) x 127 (P) x 44 (H) mm * connecteurs non inclus
Poids : 1.5 Kg
Alimentation : PoE 802.3 at ou 12V DC
Consommation : 24.0W (en charge max incl. USB HID)
Température d’utilisation : 0 à 40 °C
Température de stockage : -40 à 60 °C
Humidité pendant utilisation : 10 – 90% sans condensation
Contenu de la boite : 1 x DAV-01ST, 1 x guide d’utilisation rapide
Garantie : 1 an
Conformité réglementaire : FCC/CE/UKCA/RoHS

Formats

Format d’entrée video HDMI
(DAV-01HT/DAV-01ST)

4096 x 2160p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
3840 x 2160 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
2560 x 1600 60
2048 x 1080p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1920 x 1200p 60
1920 x 1080p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1600 x 1200 60
1280 x 1024 60
1280 x 720p 50/ 59.94/ 60
1080i 50/ 59.94/60
1024 x 768 60
576i 50
480i 60
*YCbCr 4:4:4/ 4:2:2/ 4:2:0 *4:2:0 limited to 3840 x 2160@50/59.94/60
*RGB
*8/ 10/ 12-bit *3840x2160 limité à 8 bits

Format d’sorties video HDMI
(DAV-01HR/DAV-01SR)

4096 x 2160p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
3840 x 2160 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
2560 x 1600 60
1920 x 1200p 60
1920 x 1080p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1600 x 1200 60
1280 x 720p 50/ 59.94/ 60
1080i 50/ 59.94/60
1024 x 768 60
576i 50
480i 60
