Dante AV Ultra

12G-SDI & HDMI vers/de Dante AV Ultra Colibri


DAV-01S

Synchronisation audio et vidéo parfaite avec une latence extrêmement faible

Vue d’ensemble

Les encodeurs et décodeurs Dante AV Ultra, DAV-01ST et DAV-01SR, sont des appareils très performants qui incarnent une solution de video sur IP de dernière génération, marquant une avancée significative dans la technologie de la transmission video sur un reseau IP.
L'encodeur DAV-01ST, avec ses entrées 12G-SDI et HDMI, et le décodeur DAV-01SR, doté de deux sorties 12G-SDI et HDMI, sont conçus pour faciliter la transmission de l'audio à 8 canaux et de la vidéo jusqu'à 4Kp60 4:4:4 sur un réseau 1 gigabit. Leur intégration avec le logiciel Dante Controller améliore l'efficacité du flux de travail, permettant aux professionnels de l'audiovisuel de gérer et d'acheminer les signaux en toute simplicité. Les deux modèles sont équipés d'un écran IPS de 2 pouces pour un contrôle immédiat de la vidéo et de l'audio, garantissant une diffusion de contenu de haute qualité, sans perte visuelle, avec une latence minimale.
Conçus pour les stades, les théâtres et bien d’autres environnements professionnels, ces appareils garantissent des performances optimales et répondent aux exigences des installations les plus complexes.
 Caractéristiques principales
  • Transport de sources vidéo UHD jusqu'à 4K HDR à très faible latence sur un réseau 1 gigabit
  • Gestion avancée des signaux pour un routage indépendant de l'audio, de la vidéo, de l'USB / KVM, du RS-422 et de l'infrarouge.
  • Codec Colibri optimisé ProAV pour encoder à la perfection tout contenu graphique tout en préservant une qualité vidéo sans perte.
  • L'utilisation d'une horloge réseau unique permet une synchronisation audio et vidéo parfaite.
  • Le DAV-01ST dispose d’entrées 12G-SDI et HDMI et d’une sortie loop dédiée pour chaque entrée.
  • Le DAV-01SR dispose de deux sorties 12G-SDI et HDMI par canal.
  • Écran IPS de 2 pouces pour la prévisualisation des images vidéo, les indicateurs de niveau audio et la fonction de réglage Dante.
  • Vérification de l'audio entrant à l'aide d'une sortie casque.
  • Réduction automatique d'échelle et conversion de la révision HDCP sur les ports de sortie HDMI.
  • Compatible HDCP 1.x/2.x avec gestion EDID avancée.
  • Alimentation par PoE+ (30W IEEE802.3at PoE+) ou DC (12V)
  • Montage en rack 19’’ - largeur de demi-rack 1U.
  • Compatible avec le contrôleur Dante et le gestionnaire de domaine Dante (DDM).

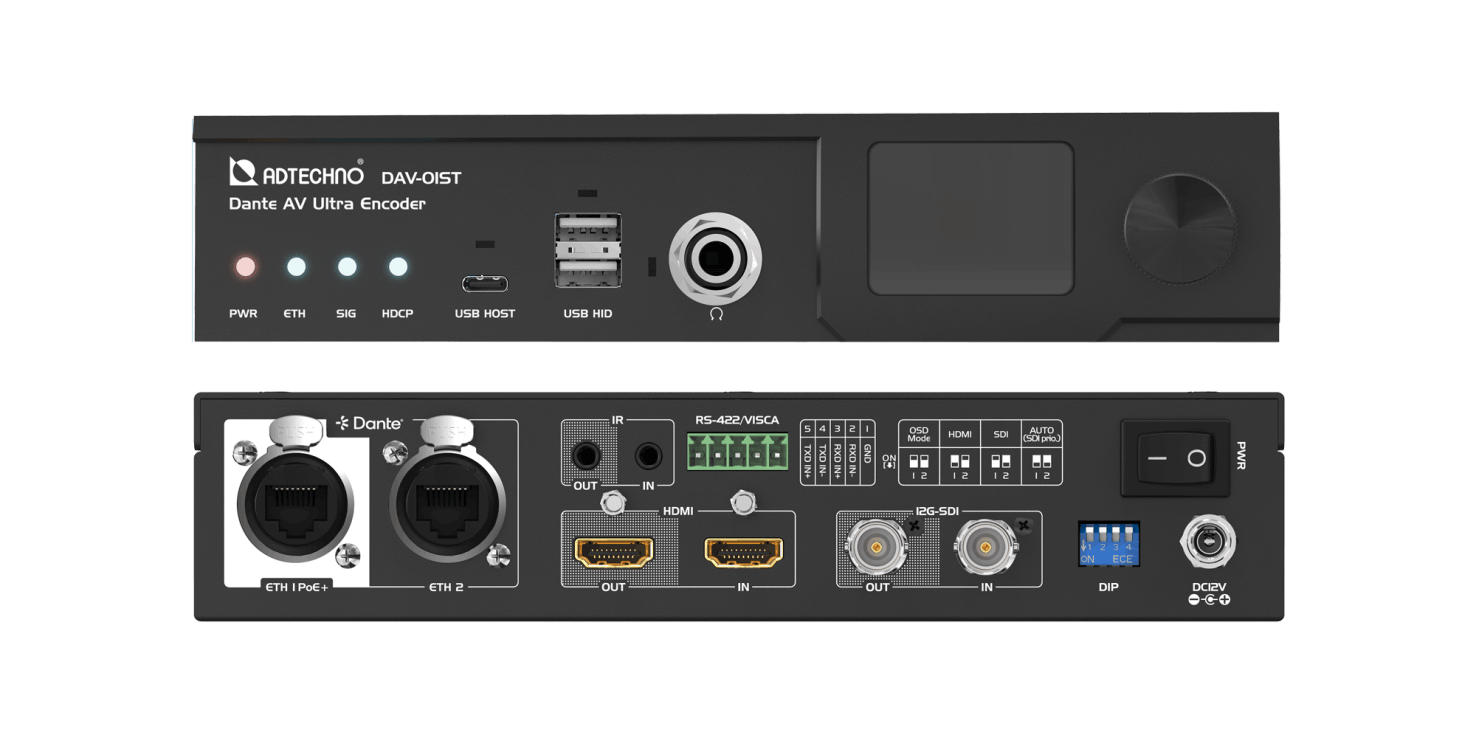

DAV-01ST
Encodeur Dante AV Ultra DAV-01ST
Encodeur 12G-SDI/HDMI vers Dante AV Ultra Colibri

• Jusqu'à 4K Ultra HD 60p 4:4:4
• HDR 10 ET HLG
• Entrée et sortie 12G-SDI
• Entrée et sortie HDMI 2.0a
• 1GbE PoE+ et 1GbE IP secondaire
• USB HID, entrée/sortie IR et RS-422 (VISCA)

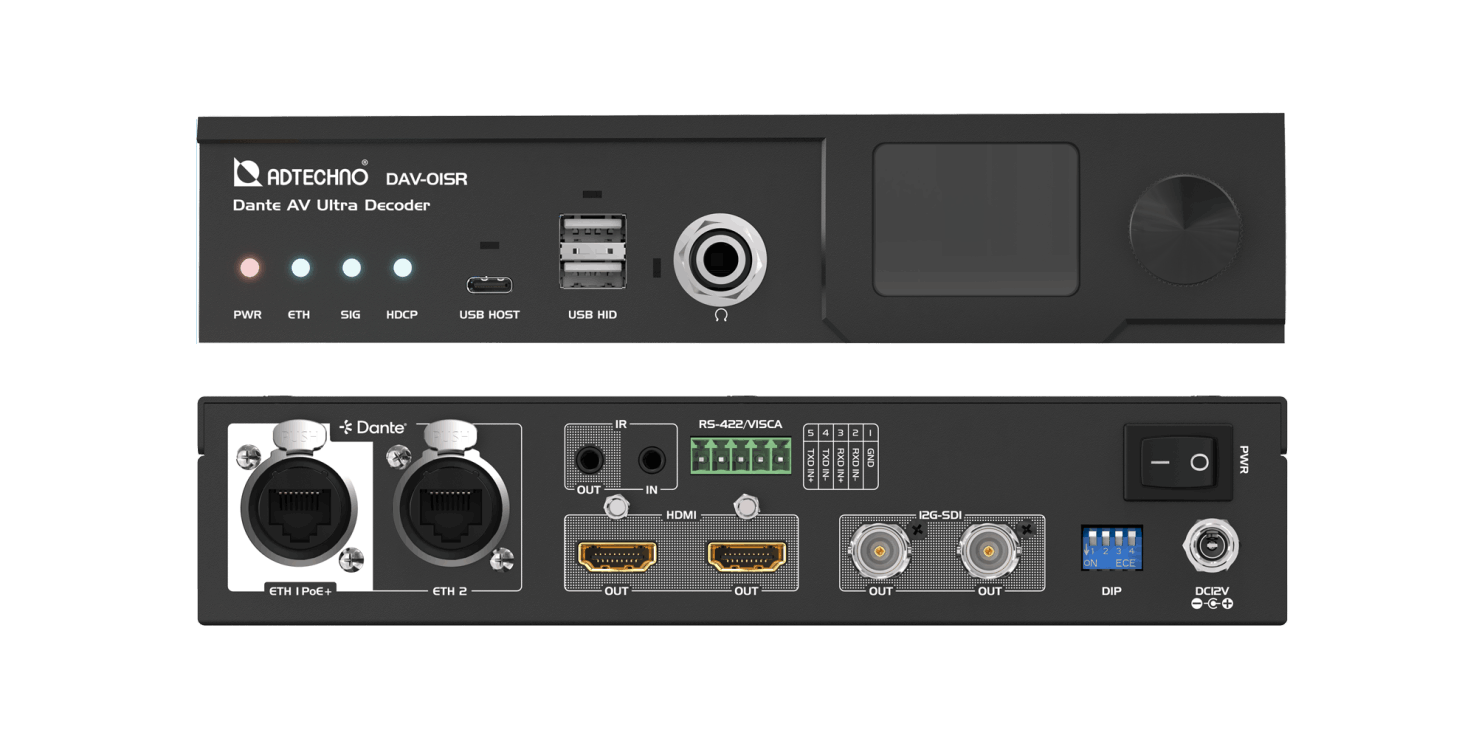

DAV-01SR
Décodeur Dante AV Ultra DAV-01SR
Décodeur Dante AV Ultra Colibri vers 12G-SDI/HDMI

• Jusqu'à 4K Ultra HD 60p 4:4:4
• HDR 10 ET HLG
• Sortie simultanée 2 x 12G-SDI et 2 x HDMI
• Réduction d'échelle automatique et conversion HDCP
• 1GbE PoE+ et 1GbE IP secondaire
• USB HID, entrée/sortie IR et RS-422 (VISCA)

DAV-01RU1
Kit de Montage de Tablette pour Rack
DAV-01RU1 - Kit de Montage pour Placement d'une Unité Unique

• EIA 19"
• 1U

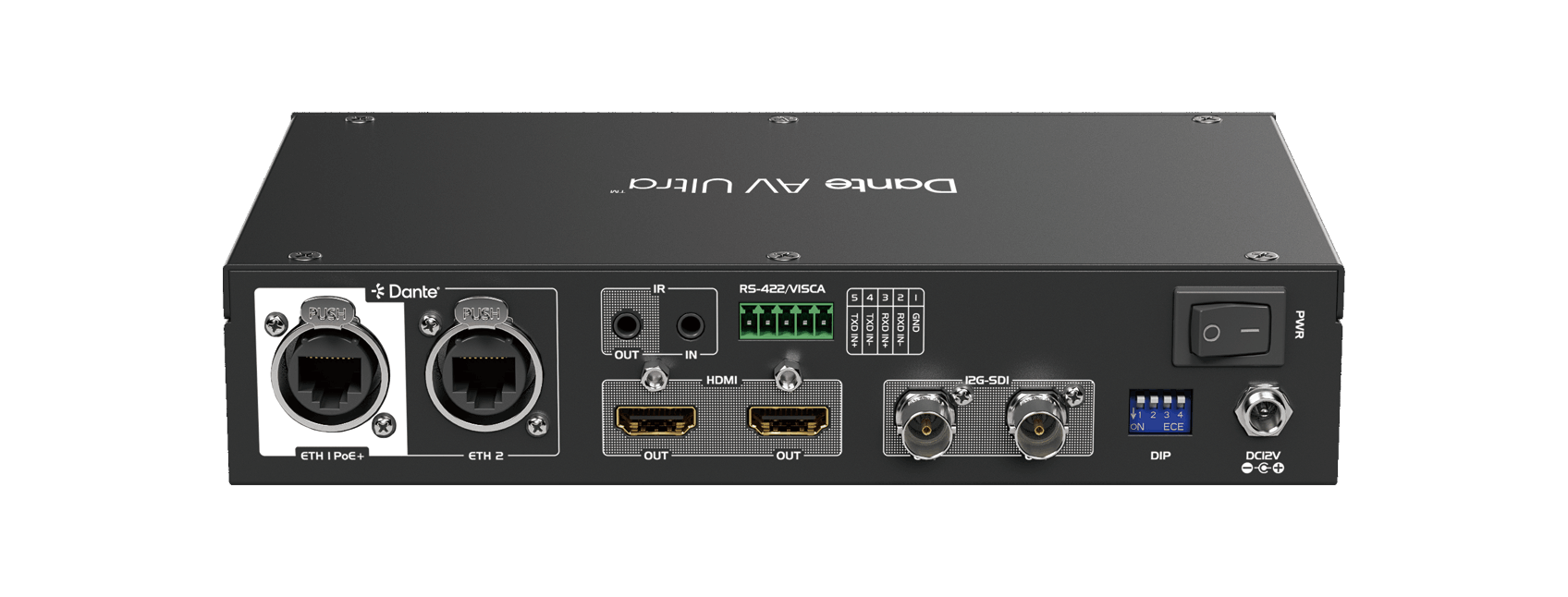

DAV-01SR

Sortie quadruple avec 12G-SDI et HDMI

Le décodeur Dante AV Ultra DAV-01SR prend en charge une quadruple sortie simultanée, offrant 2 sorties vidéo 12G-SDI et 2 sorties vidéo HDMI pour la diffusion sur plusieurs écrans.

Écran IPS de retour de 2 pouces

L'ADTECHO Dante AV Ultra est équipé d'un écran IPS convivial de 2 pouces qui offre un aperçu des images vidéo entrantes et affiche des indicateurs de niveau audio à 8 canaux. De plus, il dispose d'un menu de réglage Dante qui vous permet de modifier facilement les paramètres tels que le taux d'échantillonnage, la latence et plus encore à l'aide d'un bouton rotatif.

Rack Shelf Mount Kit

Réduction d’échelle et conversion HDCP

Les ports HDMI du décodeur ADTECHNO Dante AV Ultra lisent les données EDID (Extended Display Identification Data) de chaque écran connecté et ajustent automatiquement la résolution vidéo de sortie pour garantir la résolution d'affichage optimale pour chaque écran. De plus, le HDCP est automatiquement converti à la révision appropriée pour chaque écran connecté.

Kit de mise en rack 19’’

Le kit de mise en rack DAV-01RU1 est conçu pour sécuriser le DAV-01 dans les baies au format rack EIA standard de 19 pouces. Ce kit de montage en rack est parfaitement adapté à un espace de 1U, garantissant une installation propre et efficace.

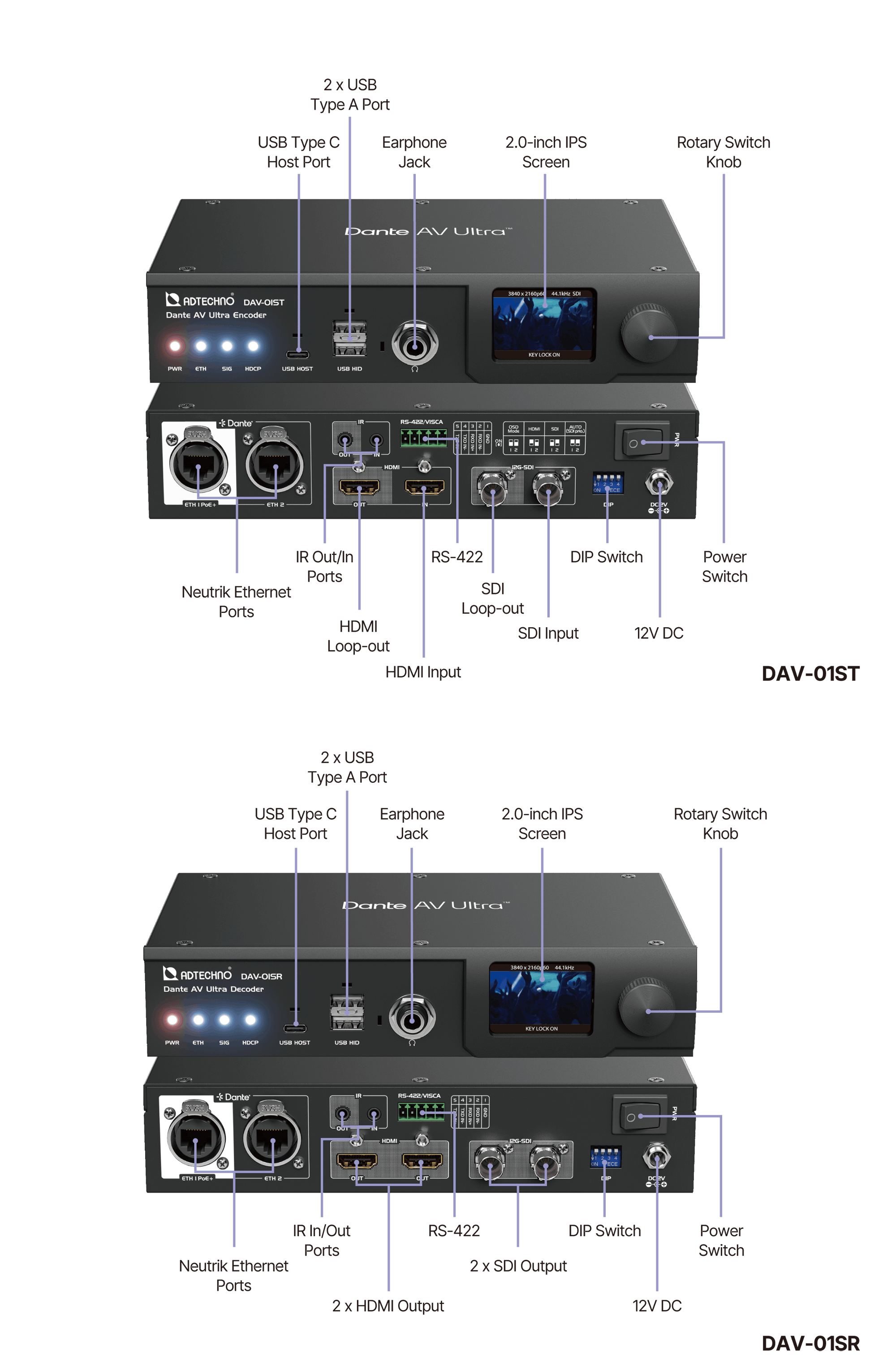

Connexions

Connections

Spécifications techniques

DAV-01ST Encodeur 12GSDI/HDMI vers Dante AV Ultra Colibri

Entrées audio/video : 1 x 12/6/3/1.5G-SDI BNC
1 x HDMI Type A *HDCP 1.4/2.2, CEC pass through
Sorties Audio/video : 1 x 12/6/3/1.5G-SDI BNC loop-out
1 x HDMI Type A loop-out *HDCP 1.4/2.2, CEC pass through
2 x Neutrik etherCON RJ-45 – 1GbE *Port 1 avec PoE+
1 x sortie casque jack 6.3mm stéréo
Port USB/KVM : 1 x USB Type C Host, 2 x USB Type A HID
Port série RS-422 : connecteur 5-pin phoenix
Entrée IR : 1x jack 3.5mm stéréo
Sorties IR : 1 x jack 3.5mm stéréo
Distance de transmission : 70 mètres en 12G, 100 mètres en 6G, 200 mètres en 3G et 270 mètres en HD *avec cable CANARE D5.5UHDC
5 mètres maximum en 4Kp60, 10 mètre maximum en 1080p60 en HDMI
100 mètres maximum en CAT 5e/6
Ecran LCD : IPS 2’’
Dimensions : 210 (L) x 127 (P) x 44 (H) mm * connecteurs non inclus
Poids : 1.5 Kg
Alimentation : PoE 802.3 at ou 12V DC
Consommation : 20.0W (en charge max incl. USB HID)
Température d’utilisation : 0 à 40 °C
Température de stockage : -40 à 60 °C
Humidité pendant utilisation : 10 – 90% sans condensation
Contenu de la boite : 1 x DAV-01ST, 1 x guide d’utilisation rapide
Garantie : 1 an
Conformité réglementaire : FCC/CE/UKCA/RoHS

DAV-01SR Décodeur Dante AV Ultra Colibri vers 12GSDI/HDMI

Connecteurs d'entrée audio/vidéo : 2 x Neutrik etherCON RJ-45 -1GbE *Port 1 avec PoE+
Sorties audio/video : 1 x 12/6/3/1.5G-SDI BNC
2 x HDMI Type A *HDCP 1.4/2.2, CEC pass through
1 x sortie casque jack 6.3mm stéréo
Port USB/KVM : 1 x USB Type C Host, 2 x USB Type A HID
Port série RS-422 : connecteur 5-pin phoenix
Entrée IR : 1 x jack 3.5mm stéréo
Sorties IR : 1 x jack 3.5mm stéréo
Distance de transmission : 70 mètres en 12G, 100 mètres en 6G, 200 mètres en 3G et 270 mètres en HD *avec cable CANARE D5.5UHDC
5 mètres maximum en 4Kp60, 10 mètre maximum en 1080p60 en HDMI
100 mètres maximum en CAT 5e/6
Ecran LCD : IPS 2’’
Dimensions : 210 (L) x 127 (P) x 44 (H) mm * connecteurs non inclus
Poids : 1.5 Kg
Alimentation : PoE 802.3 at ou 12V DC
Consommation : 24.0W (en charge max incl. USB HID)
Température d’utilisation : 0 à 40 °C
Température de stockage : -40 à 60 °C
Humidité pendant utilisation : 10 – 90% sans condensation
Contenu de la boite : 1 x DAV-01ST, 1 x guide d’utilisation rapide
Garantie : 1 an
Conformité réglementaire : FCC/CE/UKCA/RoHS

Formats

Format d’entrée video HDMI
(DAV-01HT/DAV-01ST)

4096 x 2160p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
3840 x 2160 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
2560 x 1600 60
2048 x 1080p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1920 x 1200p 60
1920 x 1080p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1600 x 1200 60
1280 x 1024 60
1280 x 720p 50/ 59.94/ 60
1080i 50/ 59.94/60
1024 x 768 60
576i 50
480i 60
*YCbCr 4:4:4/ 4:2:2/ 4:2:0 *4:2:0 limited to 3840 x 2160@50/59.94/60
*RGB
*8/ 10/ 12-bit *3840x2160 limité à 8 bits

Format d’entrée video SDI
(DAV-01ST)

SMPTE 292, 425-A, 2081

12G-SDI
4096 x 2160p 50/ 59.94/ 60
3840 x 2160p 50/ 59.94/ 60

6G-SDI
4096 x 2160p 23.98/ 24/ 25/ 29.97/ 30
3840 x 2160p 23.98/ 24/ 25/ 29.97/ 30

3G-SDI
2048 x 1080p 50/ 59.94/ 60
1920 x 1080p 50/ 59.94/ 60

HD-SDI
2048 x 1080p 23.98/ 24/ 25/ 29.97/ 30
1920 x 1080p 23.98/ 24/ 25/ 29.97/ 30
1080i 50/ 59.94/ 60
720p 50/ 59.94/ 60

Format d’sorties video HDMI
(DAV-01HR/DAV-01SR)

4096 x 2160p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
3840 x 2160 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
2560 x 1600 60
1920 x 1200p 60
1920 x 1080p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1600 x 1200 60
1280 x 720p 50/ 59.94/ 60
1080i 50/ 59.94/60
1024 x 768 60
576i 50
480i 60

Format d’sorties video SDI
(DAV-01SR)

SMPTE 292, 425-A, 2081

12G-SDI
4096 x 2160p 50/ 59.94/ 60
3840 x 2160p 50/ 59.94/ 60

6G-SDI
4096 x 2160p 23.98/ 24/ 25/ 29.97/ 30
3840 x 2160p 23.98/ 24/ 25/ 29.97/ 30

3G-SDI
1920 x 1080p 50/ 59.94/ 60

HD-SDI
1920 x 1080p 23.98/ 24/ 25/ 29.97/ 30
1080i 50/ 59.94/ 60
720p 50/ 59.94/ 60
