Dante AV Ultra

USB-C & HDMI vers Dante AV Ultra Colibri


DAV-02

Fonction avancée de commutation automatique des sources

Vue d’ensemble

Les DAV-02HT et DAV-02HR sont des encodeurs et décodeurs Dante AV Ultra à la pointe de la technologie, offrant de la vidéo UHD 4K HDR sans latence sur des réseaux 1GbE.
Ces appareils garantissent une qualité vidéo sans perte et une synchronisation parfait de l'audio et de la vidéo grâce à une seule horloge. L'encodeur est doté d'entrées HDMI et USB-C polyvalentes avec sélection manuelle et automatique de la source. Le décodeur offre deux sorties HDMI pour les configurations multi-écrans, avec une mise à l'échelle automatique et une compatibilité HDCP. A la fois très fiable, silencieux et peu consommateurs en énergie, ils sont compatible PoE et s'intègrent parfaitement et facilement au réseau Dante.
Adaptée aux conférences, à l'enseignement et aux réunions, la série DAV-02 garantit des performances audiovisuelles de très haut niveau dans les environnements professionnels.
 Caractéristiques principales
  • Transport de sources vidéo UHD jusqu'à 4K HDR à très faible latence sur un réseau 1GbE.
  • Le codec Colibri optimisé ProAV permet d'encoder tout contenu graphique tout en préservant une qualité vidéo optimale.
  • L'utilisation d'une horloge réseau unique permet une synchronisation audio et vidéo parfaite.
  • Le DAV-02HT dispose de ports d'entrées USB-C et HDMI avec une sélection manuelle ou automatique de la source.
  • Sélection de la source à partir d'un bouton de sélection ou d'un capteur d’entrée pour bouton poussoir externe.
  • Fonction de verrouillage du bouton de sélection.
  • Le DAV-02HR est doté de deux ports de sortie HDMI.
  • Gestion avancée des signaux pour un routage indépendant de l'audio, de la vidéo, de l'USB / KVM et du RS-422.
  • Une conception sans ventilateur garantit des performances stables avec un minimum d'entretien.
  • Réduction automatique d'échelle et conversion du HDCP sur les ports de sortie HDMI.
  • Compatible HDCP 1.x/2.x avec gestion EDID avancée.
  • PoE+ (IEEE802.3at) ou DC (12V) pour alimenter l'appareil.
  • Rack 2U EIA avec 4 étagères horizontales.
  • Compatible avec le contrôleur Dante et le gestionnaire de domaine Dante (DDM).

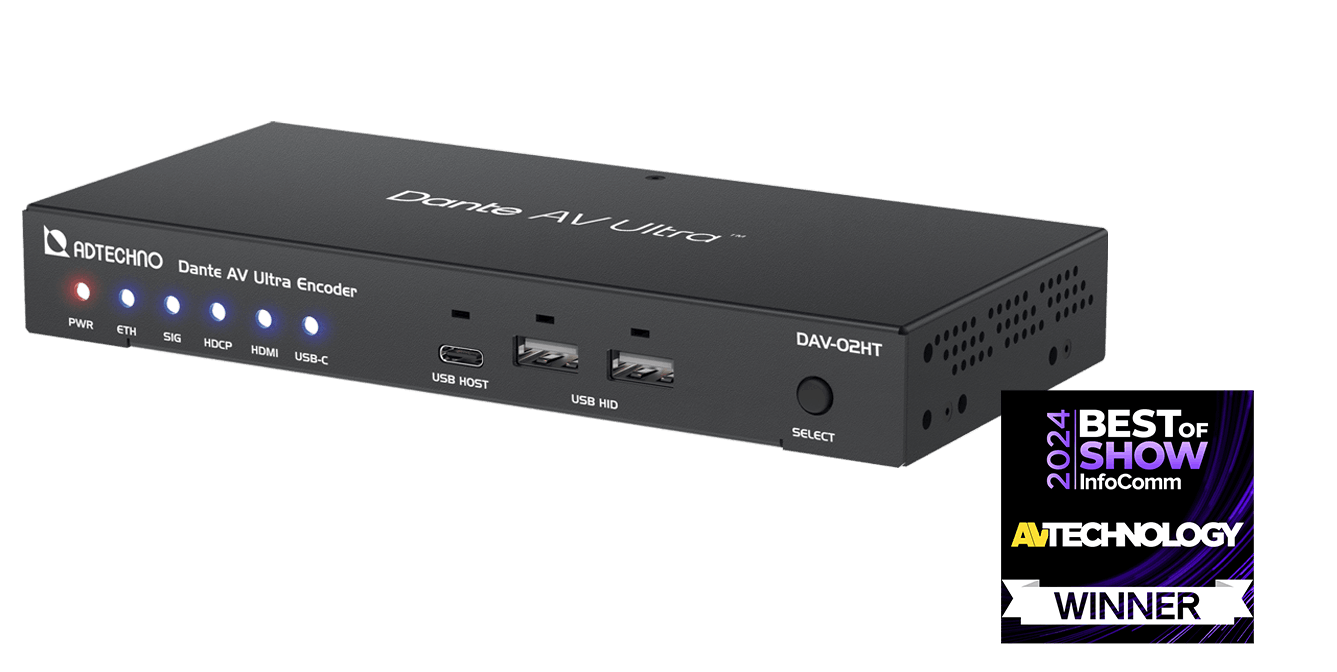

DAV-01HT
Encodeur Dante AV Ultra DAV-02HT
Encodeur USB-C & HDMI vers Dante AV Ultra Colibri

• Jusqu'à 4K Ultra HD 60p 4:4:4
• HDR 10 ET HLG
• Entrées USB-C/HDMI avec selection manuelle ou automatique
• Entrée contacts secs pour connexion à un bouton extérieur
• 1GbE PoE IP
• USB HID et RS-422 (VISCA)

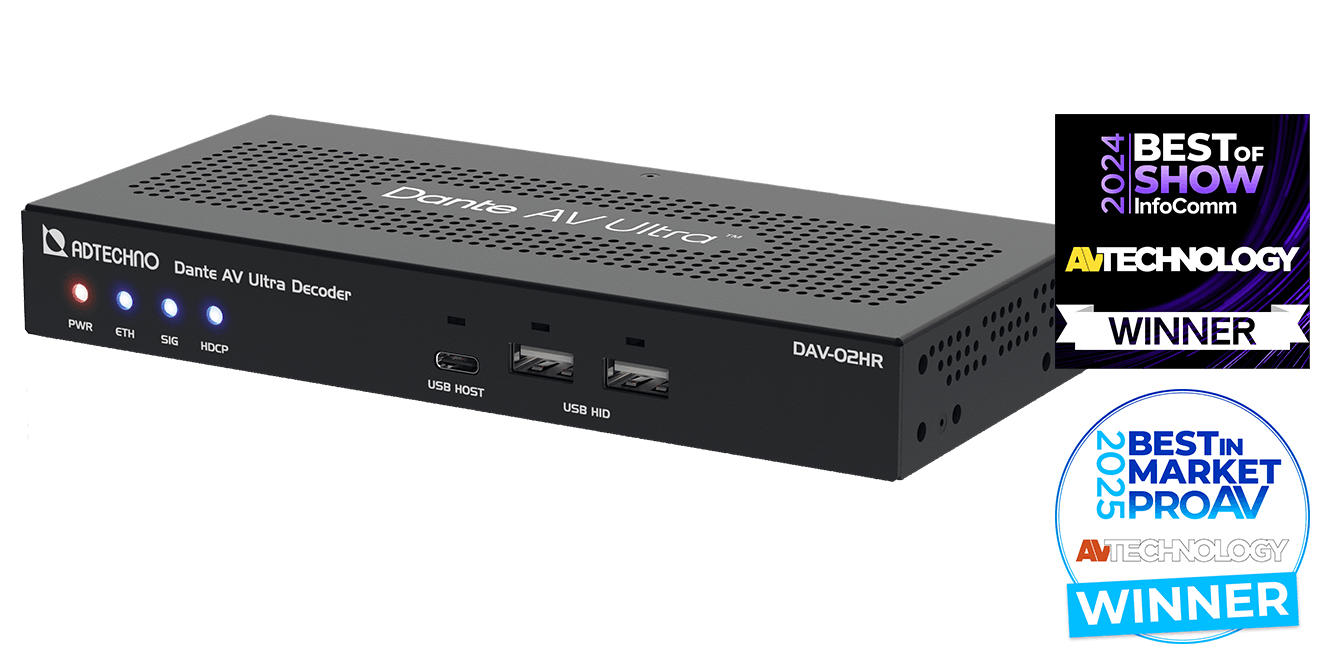

DAV-01HR
Décodeur Dante AV Ultra DAV-02HR
Décodeur Dante AV Ultra Colibri vers HDMI

• Jusqu'à 4K Ultra HD 60p 4:4:4
• HDR 10 ET HLG
• Sortie simultanée 2 x HDMI
• Réduction d'échelle automatique et conversion HDCP
• 1GbE PoE IP
• USB HID et RS-422 (VISCA)

DAV-02RU4
Etagère rack 2U
DAV-02RU4 – Kit d emise en rack pour 4 unités

• EIA 19"
• 2U

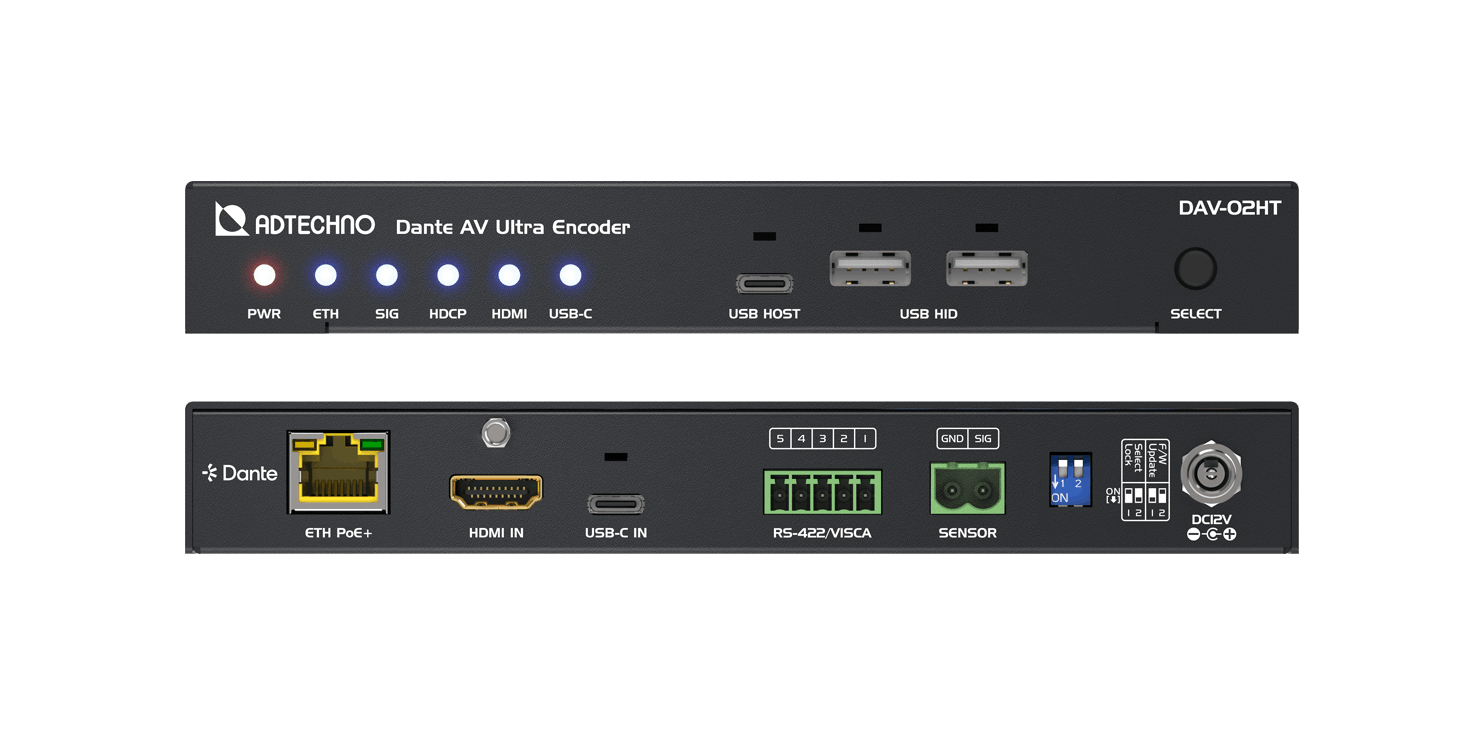

Sélection manuelle ou automatique des sources

L'encodeur Dante AV Ultra, DAV-02HT, dispose d'entrées USB-C et HDMI, permettant la commutation automatique des sources lors de la détection d'un signal entrant. Les utilisateurs peuvent également sélectionner manuellement les sources en appuyant sur un bouton en façade ou en utilisant une entrée contacts secs pour connecter un bouton personnalisé. Ceci permet aux intégrateurs de câbler en externe un bouton de commutation adapté à l'installation sur une table.

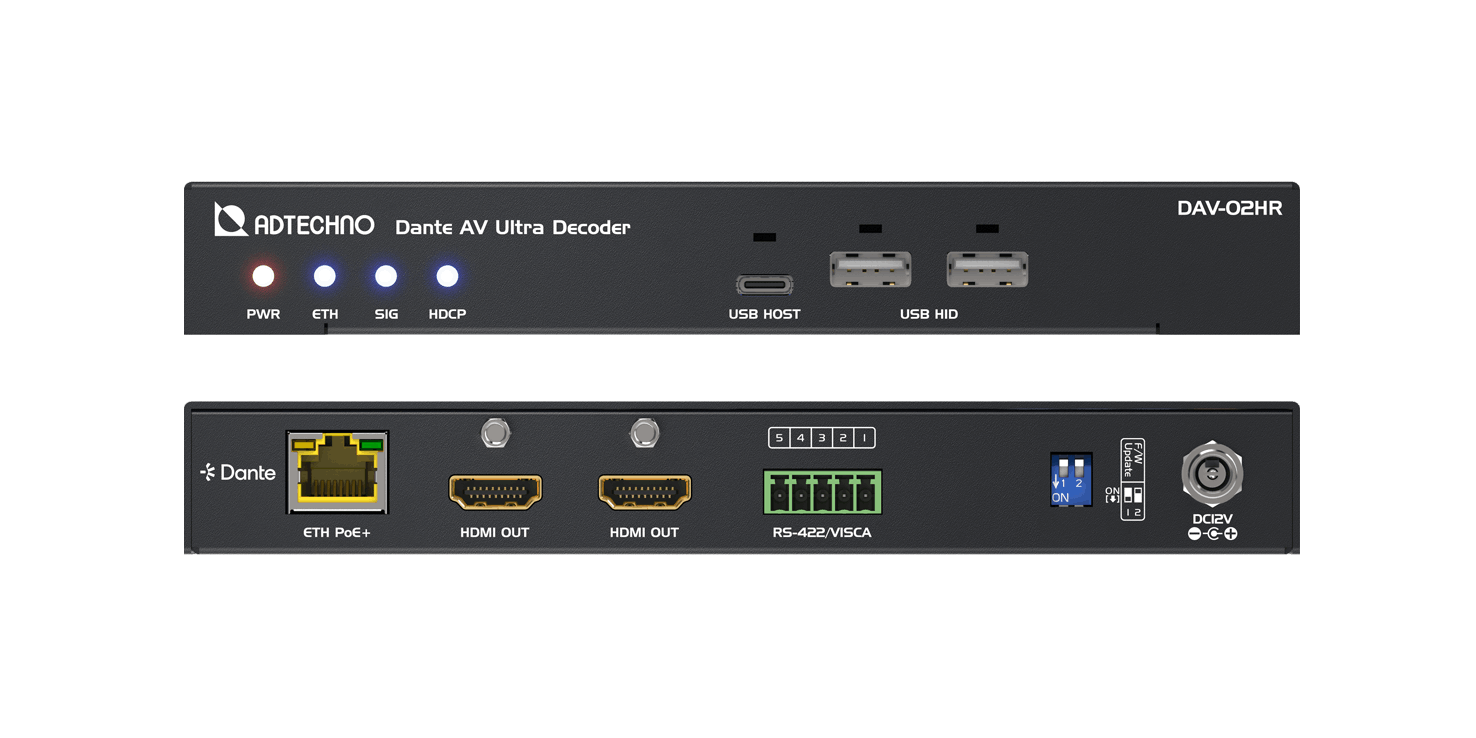

DAV-02HR

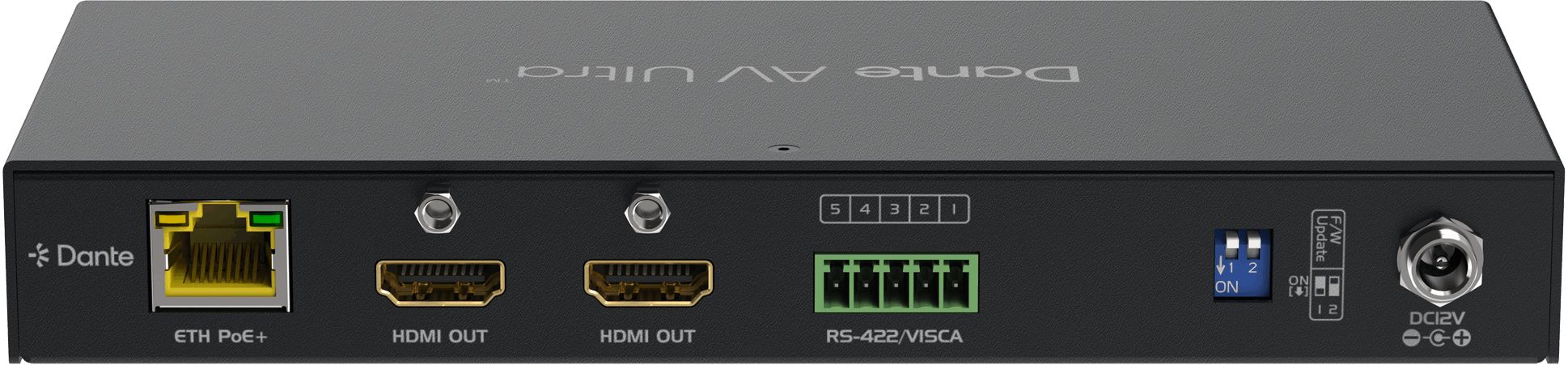

Double sortie HDMI

Le décodeur Dante DAV-02HR prend en charge la double sortie simultanée, fournissant 2 sorties vidéo HDMI pour la connexion à plusieurs écrans.


Réduction d'échelle automatique et conversion de la révision HDCP

Les ports HDMI du décodeur DAV-02HR lisent les données d'identification d'affichage étendues (EDID) de chaque écran connecté et ajustent automatiquement la résolution vidéo de sortie pour garantir la résolution d'affichage optimale pour chaque écran. De plus, le HDCP est automatiquement converti à la révision appropriée pour chaque écran connecté.

Une conception sans ventilateur garantit des performances stables avec un minimum d'entretien

Mettant l'accent sur la stabilité et l'efficacité, la série DAV-02 bénéficie d'une conception sans ventilateur qui garantit un fonctionnement silencieux, une plus grande fiabilité et une efficacité énergétique supérieure. Cette conception réduit considérablement les besoins de maintenance tout en prolongeant la durée de vie des appareils.

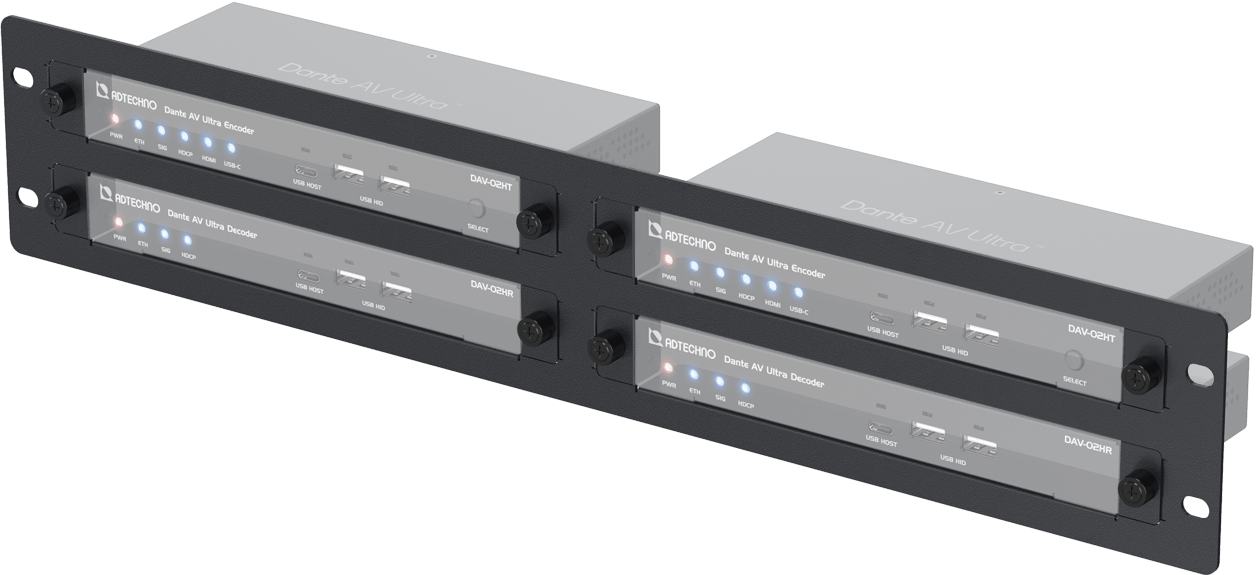

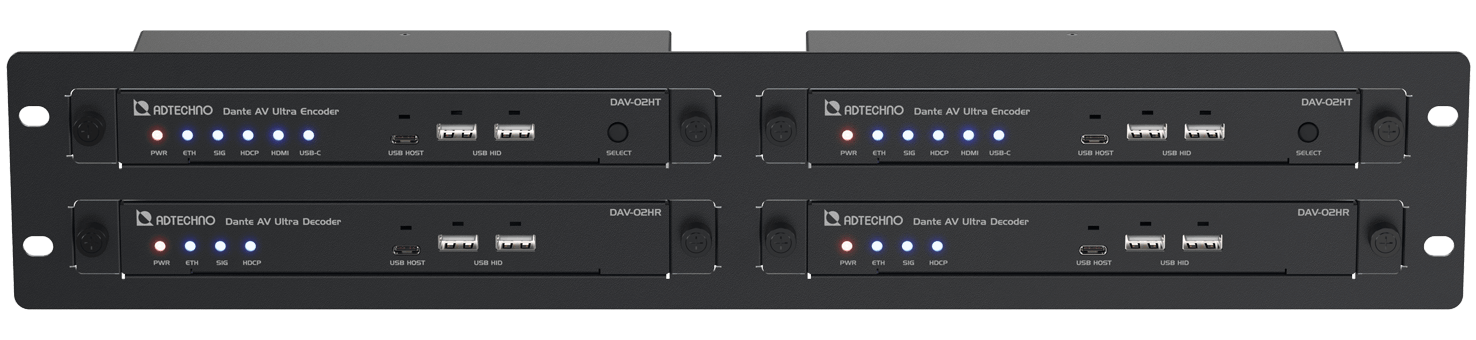

Étagère universelle de mise en rack 2U EIA

Le DAV-02RU4 est une étagère universelle rack 2U EIA avec 4 étagères horizontales. Il améliore l'organisation et l'intégration de la série DAV-02 dans les racks 19’’ existants, garantissant un espace de travail ordonné et efficace.

DAV-02RU4

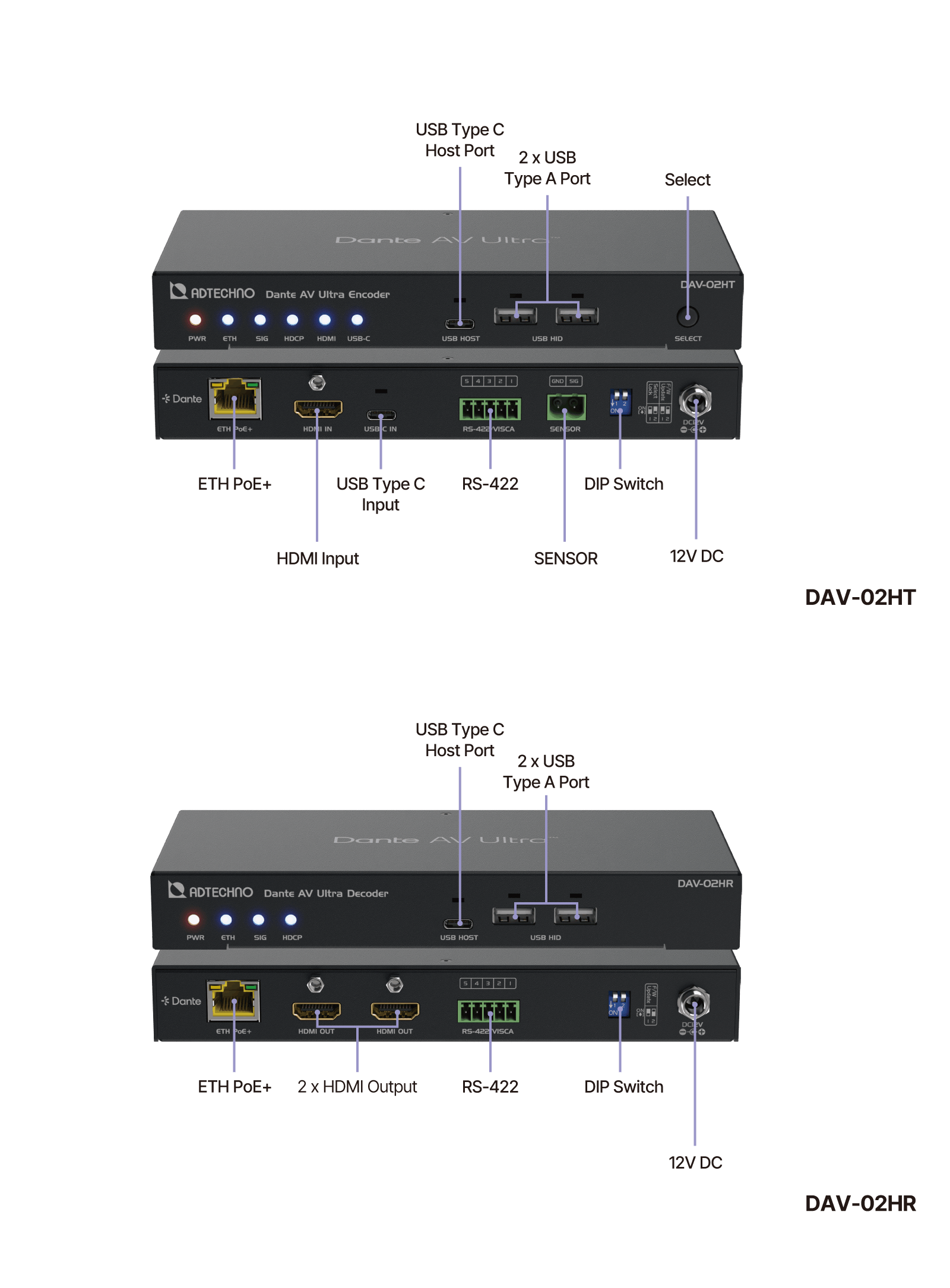

Connexions

Connections

Spécifications techniques

DAV-02HT Encodeur USB-C/HDMI vers Dante AV Ultra Colibri

Entrée audio/vidéo : 1 x USB Type C - DP Alt Mode, 1 x HDMI Type A *HDCP 1.x/2.x, CEC pass through
Sortie audio/vidéo : 1 x RJ-45 avec PoE - 1Gb
Port USB/KVM : 1 x USB Type C Host, 2 x USB Type A HID
Port série RS-422 : 1 x connecteur Phoenix à 5 broches
Capteur : 1 x connecteur Phoenix 2 broches, GND et SIGNAL
1 x bouton de sélection de la source
Distance de transmission : 5 mètres maximum à 4Kp60, 10 mètres maximum à 1080p60 avec HDMI
100 mètres maximum avec CAT 5e/6
Dimensions : 180 (L) x 80 (P) x 22 (H) mm *connecteurs non inclus
Poids : 520g
Alimentation : PoE 802.3 ou 12V DC
Consommation électrique : 11.3W (charge maximale)
Température de fonctionnement : 0 à 40 C (32 à 104 F)
Température de stockage : -40 à 60 C (-40 à 140 F)
Humidité de fonctionnement : 10 - 90% sans condensation
Contenu de la boîte : 1 x DAV-02HT, 2 x oreilles de fixation, 1 x guide d'utilisation
Garantie : 1 an
Conformité réglementaire : FCC/CE/UKCA/RoHS

DAV-02HR Decoder - Dante AV Ultra Colibri vers HDMI

Connecteur d'entrée audio/vidéo : 1 x RJ-45 avec PoE+ - 1GbE
Connecteurs de sortie audio/vidéo : 2 x HDMI Type A *HDCP 1.x/2.x, CEC pass through
Port USB/KVM : 1 x USB Type C Host, 2 x USB Type A HID
Port série RS-422 : 1 x connecteur Phoenix à 5 broches
Distance de transmission : 5 mètres maximum à 4Kp60, 10 mètres maximum à 1080p60 avec HDMI
100 mètres maximum avec CAT 5e/6
Dimensions : 180 (L) x 80 (P) x 22 (H) mm *connecteurs non inclus
Poids : 520g
Alimentation : PoE 802.3 ou 12V DC
Consommation électrique : 7.6W (charge maximale)
Température de fonctionnement : 0 à 40 C (32 à 104 F)
Température de stockage : -40 à 60 C (-40 à 140 F)
Humidité de fonctionnement : 10 - 90% sans condensation
Contenu de la boîte : 1 x DAV-02HR, 2 x oreilles de fixation, 1 x guide d'utilisation
Garantie : 1 an
Conformité réglementaire : FCC/CE/UKCA/RoHS

Formats

Format d’entrée video HDMI
(DAV-02HT)

4096 x 2160p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
3840 x 2160 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
2560 x 1600 60
2048 x 1080p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1920 x 1200p 60
1920 x 1080p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1600 x 1200 60
1280 x 1024 60
1280 x 720p 50/ 59.94/ 60
1080i 50/ 59.94/60
1024 x 768 60
576i 50
480i 60
*YCbCr 4:4:4/ 4:2:2/ 4:2:0 *4:2:0 limited to 3840 x 2160@50/59.94/60
*RGB
*8/ 10/ 12-bit *3840x2160 limited to 8-bit

Format d’sorties video HDMI
(DAV-02HR)

4096 x 2160p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
3840 x 2160 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
2560 x 1600 60
1920 x 1200p 60
1920 x 1080p 23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60
1600 x 1200 60
1280 x 720p 50/ 59.94/ 60
1080i 50/ 59.94/60
1024 x 768 60
576i 50
480i 60
